131
a) Placa de identifi cação carriola/vagoneta
A placa de identifi cação (6) indica o modelo de carriola/vagoneta, o peso em vazio, a
capacidade da cisterna e o ano de fabricação. Está localizada na base (9). Para o número de
série da máquina fazer referência àquele da moto-bomba.
b) Placa de identifi cação moto-bomba
A placa de identifi cação (39) indica o modelo de moto-bomba, o número de série e o ano de
fabricação. Está localizada na base da moto-bomba, no pé do motor eléctrico ou na tampa
cobre ventoinha do motor eléctrico.
c) Placa de identifi cação bomba
A placa de identifi cação (38) indica o modelo de bomba, o número de série, a vazão máxima
(a 0 bar/ 0 psi), a vazão à pressão máxima, a pressão máxima e a velocidade de rotação
máxima. Está localizada; na parte superior do acumulador de pressão para as bombas MC
20/20 e MC 25.
d) Placa de identifi cação conjunto de comando
A placa de identifi cação (35) indica o modelo de conjunto de comando, a pressão máxima e a
vazão máxima. Está localizada na alavanca (30) (somente MC 20/20), ou no manômetro (37)
e) Placa do motor eléctrico
Esta placa de identifi cação indica o nome do Fabricante do motor, o modelo e as principais
características eléctricas. Está localizada na carcaça do motor eléctrico. São de grande
importância para a instalação: tensão, freqüência e amperagem máxima.
f) Placa de advertência
A placa de advertência (11) chama a atenção para alguns perigos que podem aparecer quando
da utilização da máquina. Está localizada na cisterna (16). O signifi cado dos pictogramas

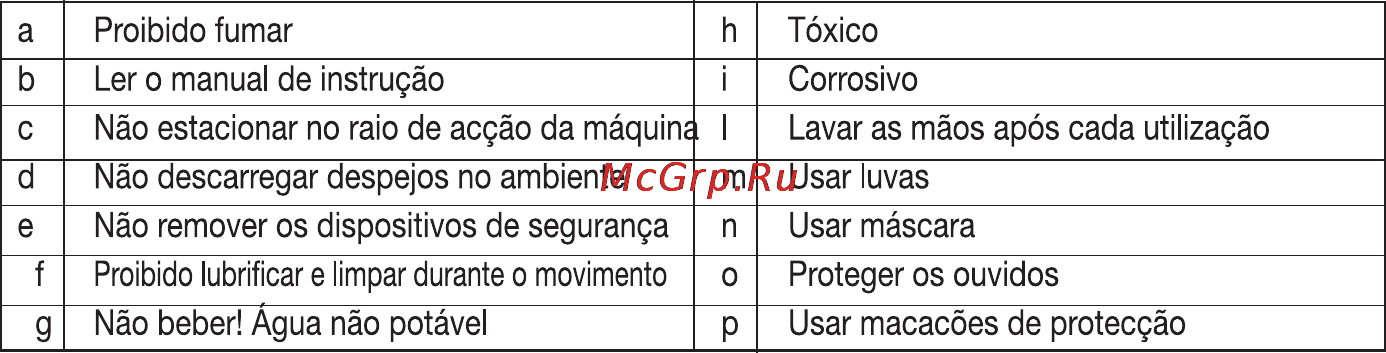

utilizados está indicado na tabela a seguir:
g) Placa potência sonora garantida
A placa (44) dá a indicação do valor máximo do nível de potência sonora garantido que caracteriza
a máquina. Está localizada na moto-bomba.
2.4 DOTAÇÃO PADRÃO
Certifi car-se que o produto adquirido seja constituído dos seguintes elementos:
• Carriola/vagoneta com a moto-bomba escolhida;
• Dispositivo enrolamento tubo (se foi escolhido tal opcional);
• Lança com alavanca com bico injector padrão (Ø 1,5 mm);
• Manual de uso e manutenção do eventual motor a explosão;
• Manual de uso e manutenção da carriola/vagoneta
• Certifi cado de garantia;
Caso haja problemas, dirigir-se ao revendedor ou a um centro de assistência autorizado.
