Извлечение системной платы |
49
Последовательность действий
ПРИМЕЧАНИЕ.
Установка системной платы удаляет любые изменения, внесенные
в BIOS с использованием программы настройки системы. Введите метку обслуживания
компьютера в BIOS и внесите необходимые изменения вновь после замены системной
платы. Для получения дополнительной информации о вводе номера метки обслуживания
в BIOS см. «Установка системной платы» на стр. 53.
ПРИМЕЧАНИЕ.
Перед отключением кабелей от системной платы запомните расположение
разъемов, чтобы правильно подключить их после замены системной платы.
1
Переверните компьютер и откройте крышку дисплея до упора.
2

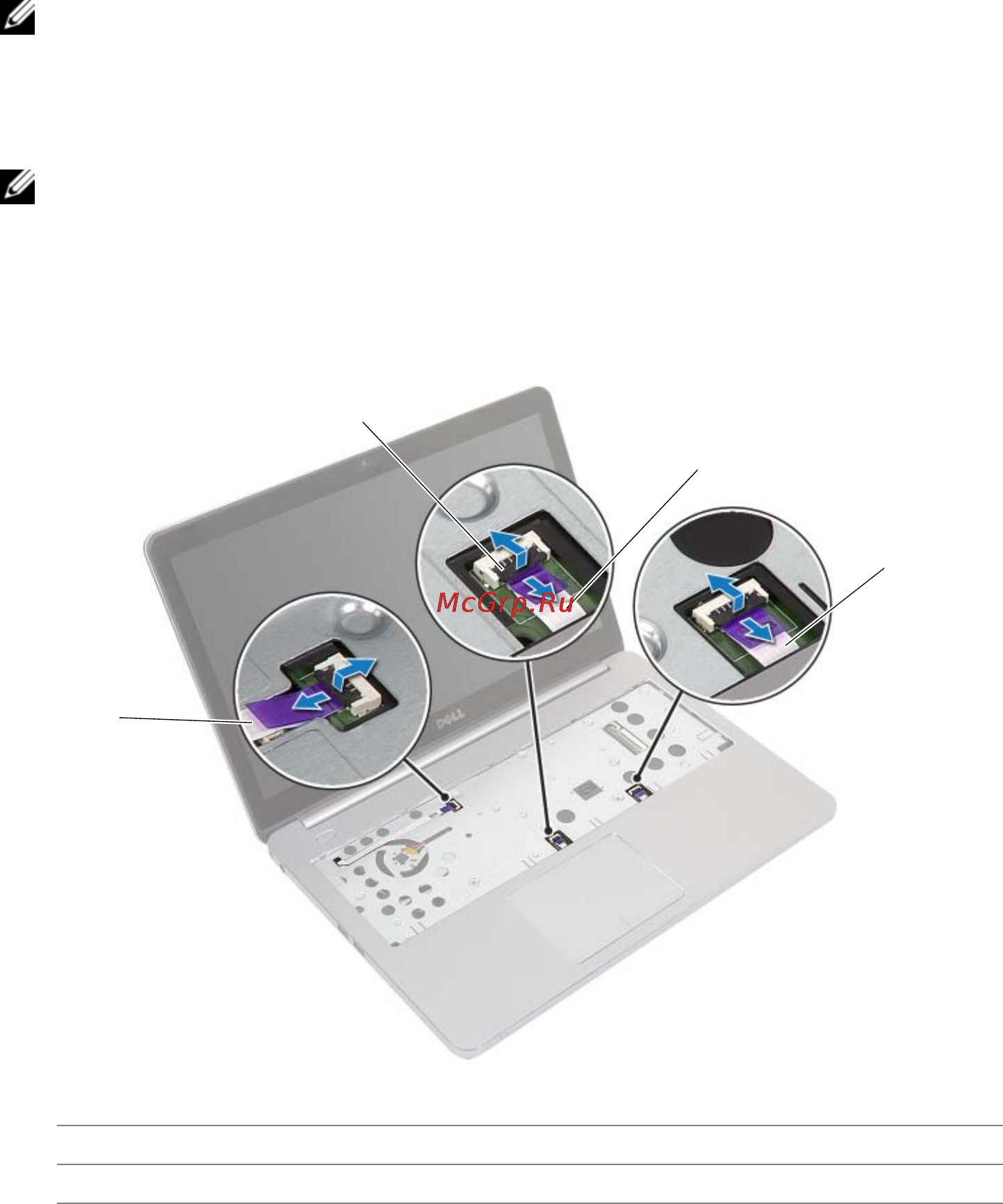

Разомкните защелки разъемов и отключите кабели сенсорной панели, индикаторов
состояния и питания от системной платы.
1
кабель кнопки питания
2
защелки разъемов (3)
3
кабель сенсорной панели
4
кабель индикаторов состояния
1
2
3
4
