56

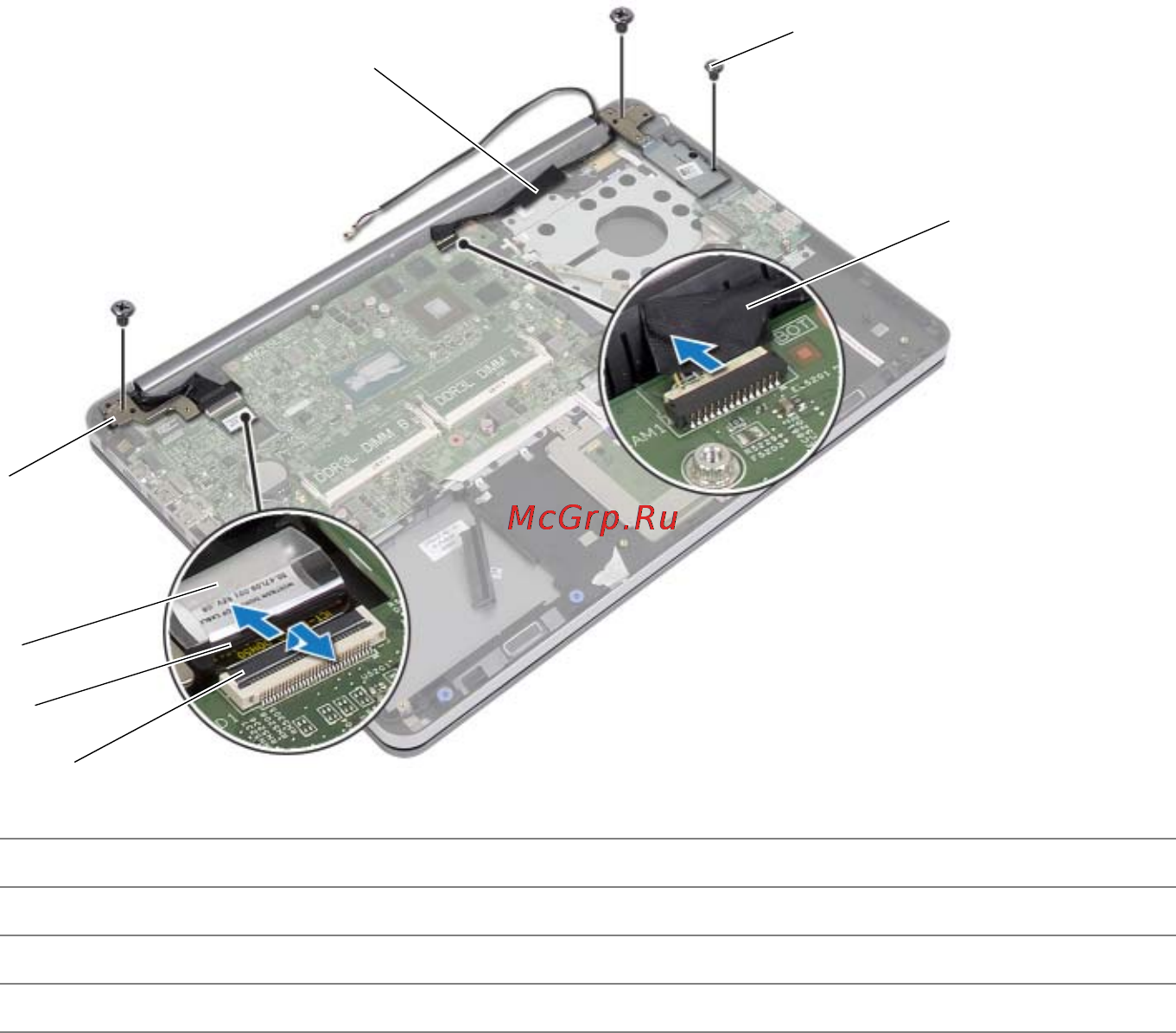

| Снятие дисплея в сборе
Последовательность действий
1
Снимите ленту, поднимите защелку и отсоедините кабель дисплея от системной платы.
2
Отсоедините кабель камеры от системной платы.
3
Снимите ленту с кабеля камеры.
4
Запомните, как уложен кабель камеры, и извлеките кабель из направляющих на упоре
для рук в сборе.
5
Выверните винты, которыми шарниры дисплея крепятся к упору для рук в сборе.
1
винты (3)
2
лента
3
защелка
4
кабель дисплея
5
лента
6
шарниры дисплея (2)
7
кабель камеры
7
3
6
2
4
5
1
