03/2013 SECURIO P 44 37
русский
Указание: В зависимости от исполнения, машина может не иметь некоторых узлов.
1 Загрузочное отверстие для компакт-дисков,
д
искет
и кредитных карт (опция)
2 Указания по технике безопасности
3 Фотоэлемент в щели для бумаги
4 Защитный элемент
5 Блок управления и индикации
6 Держатель для инструкции по эксплуатации
и бутылочки с маслом
7 Сборный резервуар для компакт-дисков /
д
искет /
кредитных карт (опция)
8 Заливное отверстие для масла для
режущих механизмов (только нарезка на
частицы)
9 PAPERcontrol

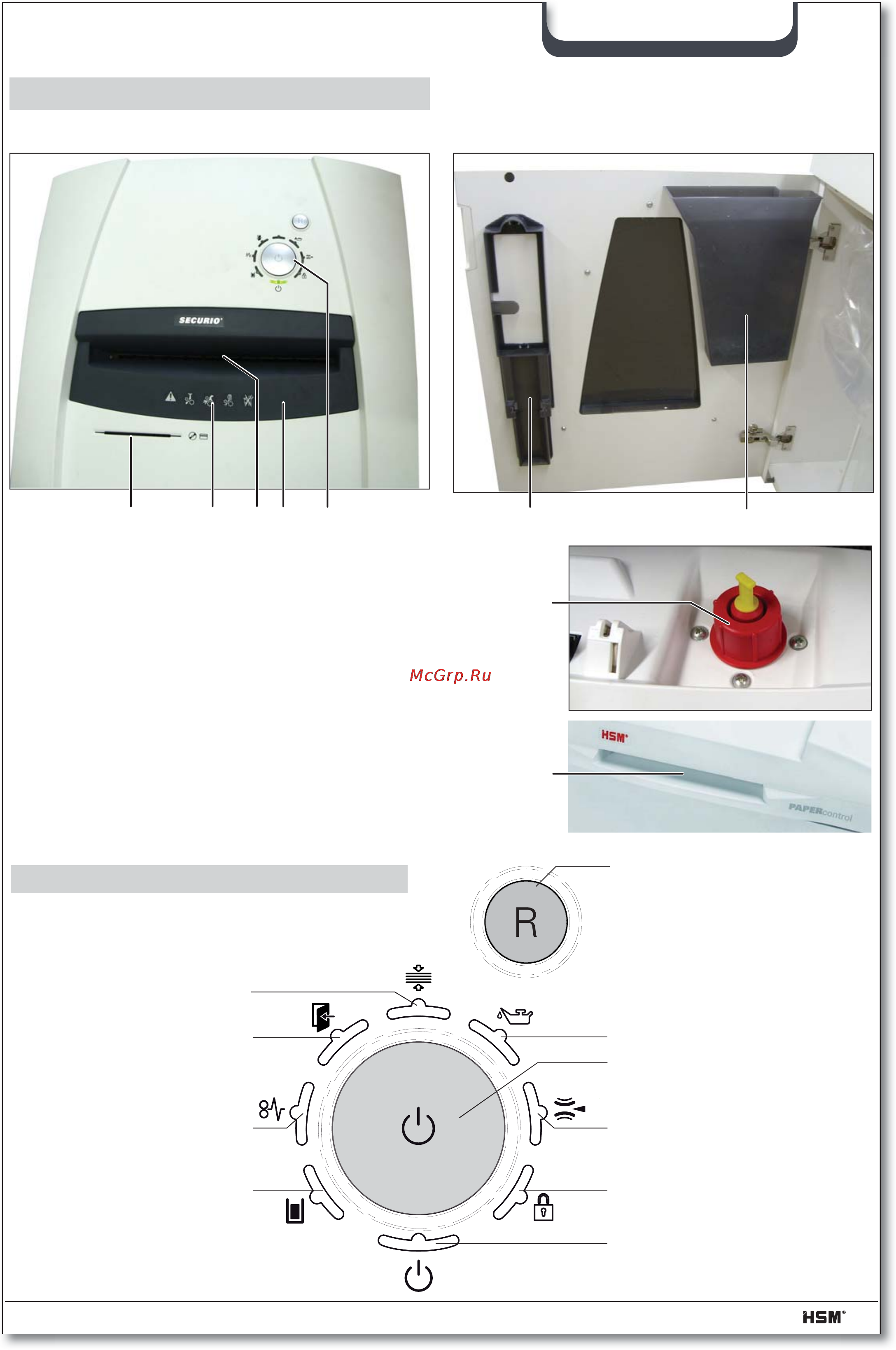

4 Общий вид
Индикация: емкость для
масла пустая
Функциональная кнопка
«Вкл / Выкл / Пуск»
Индикация: металлодетектор
Индикация: блокировка кнопок
Индикация:
Готовность к
работе/Sleep down
Индикация: PAPERcontrol
Индикация: дверца открыта
или защитный элемент не
зафиксирован
Индикация: перегрузка
(затор бумаги )
Индикация: емкость для
бумаги/компакт-дисков
переполнена
Органы управления и индикации
Указание: В зависимости от исполнения
машины, имеются не все функции.
Кнопка R:
Режущий механизм работа-
ет в обратном направлении
Квитирование неисправности
Показ версии программно-
го обеспечения (только для
сервис-техников)
1 2 3 4 5
6 7
8
9
