tdme.ru
3
5.1. Ассортимент преобразователей представлен в таблице 3.
Таблица 3. Ассортимент преобразователей
Модель Артикул Вход питания
Выходная
мощность,
кВт
Выходной
ток, А
Перегрузоч-
ная способ-
ность в тече-
ние 60сек, А
Мощность
подключае-
мого двига-
теля, кВт
Преобразователь частоты
ПЧ-00H75 230В 0,75кВт TDM
SQ0749-0001
однофазный
230 В / 50 Гц
0,75 5 7 0,55–0,75
Преобразователь частоты
ПЧ-01H50 230В 1,5кВт TDM
SQ0749-0002 1,50 7 10 1,1–1,5
Преобразователь частоты
ПЧ-02H20 230В 2,2кВт TDM
SQ0749-0003 2,20 11 16 1,5–2,2
Преобразователь частоты
ПЧ-00T75 380В 0,75кВт TDM
SQ0749-0004
трехфазный
380 В / 50 Гц
0,75 3,7 4 0,55–0,75
Преобразователь частоты
ПЧ-01T50 380В 1,50кВт TDM
SQ0749-0005 1,50 4 6 0,75–1,5
Преобразователь частоты
ПЧ-02T20 380В 2,2кВт TDM
SQ0749-0006 2,20 5 7,5 1,1–2,2
6. Комплектность
6.1. В комплект поставки входят:
• Преобразователь частоты – 1 шт.
• Упаковочная коробка – 1 шт.
• Руководство по эксплуатации. Паспорт – 1 шт.
7. Конструкция

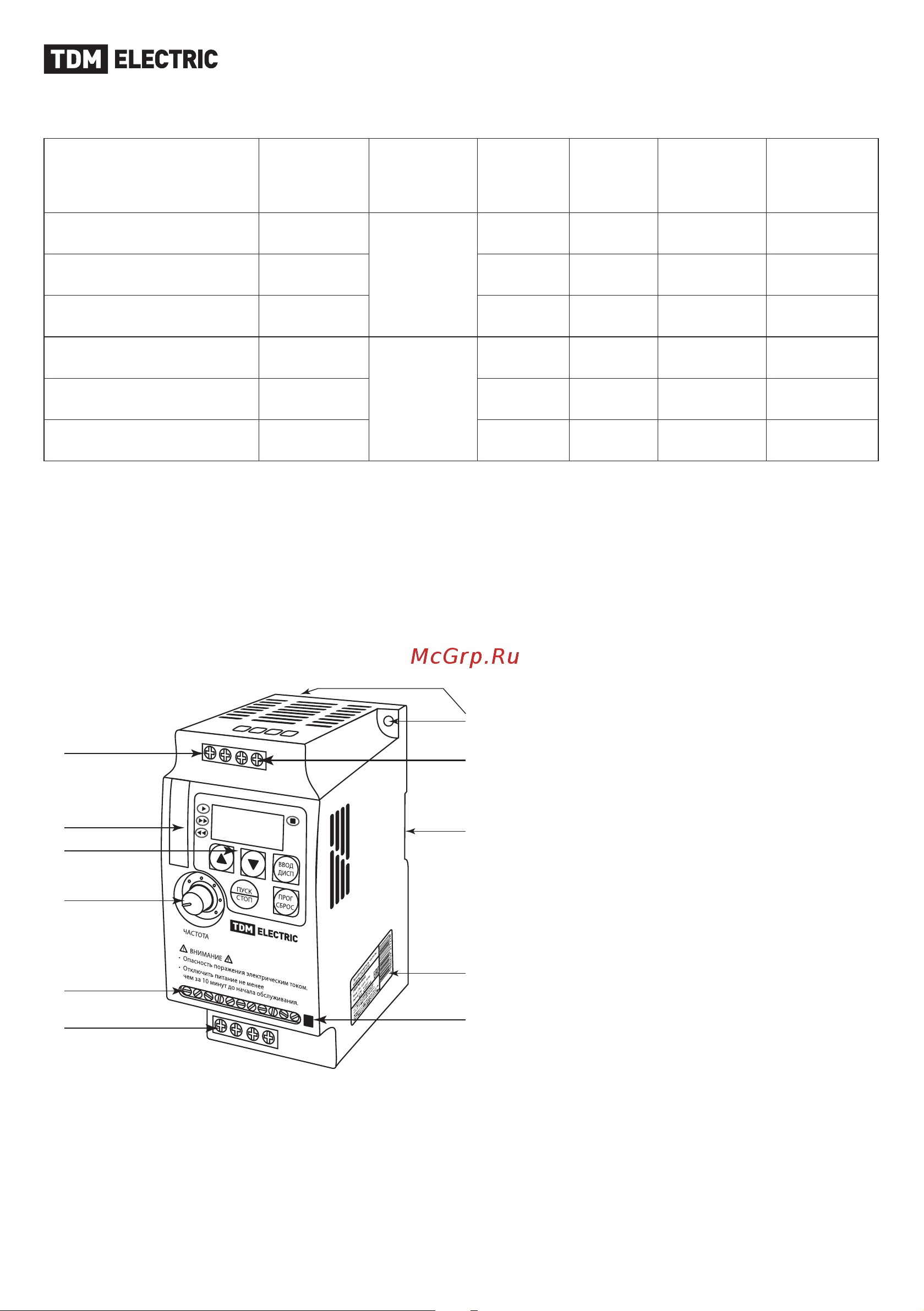

7.1. Конструкция преобразователя представлена на рисунке 2.
1
2
4
3
5
6
11
10
9
7
8
1. Клеммы для подключения электродвигате-
ля U, V и W.
2. Управляющие клеммы.
3. Потенциометр для задания скорости вра-
щения.
4. Встроенная панель управления.
5. Разъем для подключения внешней пане-
ли управления.
6. Силовые клеммы питающего напряжения
L1, L2 и L3.
7. Клемма защитного заземления.
8. Крепежные отверстия для монтажа преоб-
разователя.
9. Крепление на стандартную DIN-рейку 35мм.
10. Стикер.
11. Переключатель типа аналогового сигнала
I/U.
Рисунок 2. Конструкция преобразователя
