tdme.ru
4
8. Требования по монтажу
8.1. Преобразователь частоты является сложным
техническим устройством и к месту его установки
предъявляются следующие требования:
• вертикальный монтаж на твердую огнеупорную
поверхность;
• место для монтажа должно находиться в помеще-
нии с хорошей вентиляцией;
• относительно других предметов придерживаться
требований, указанных на рисунке3.
8.2. При монтаже:
• управляющий кабель необходимо располагать
отдельно от кабеля главного контура;
• для управляющего кабеля требуется использо-
вать витые экранированные провода с сечением
0,5–0,75 мм
2
;
• максимальная длина управляющих цепей должна
составлять не более 20 м.
8.3. При монтаже нескольких преобразователей
водин шкаф управления необходимо убедиться, что
внем достаточно свободного пространства и имеет-
ся хороший теплообмен. Если преобразователи уста-
новлены рядом друг с другом, то расстояние между
ними должно составлять более 50 мм (см. рисунок 3).
50 мм
50 мм
воздушный
поток
150 мм150 мм
150 мм 150 мм
50 мм
50 мм
воздушный
поток
перегородка
150 мм 150 мм
воздушный
поток
150 мм
воздушный
поток
150 мм
воздушный
поток
300 мм

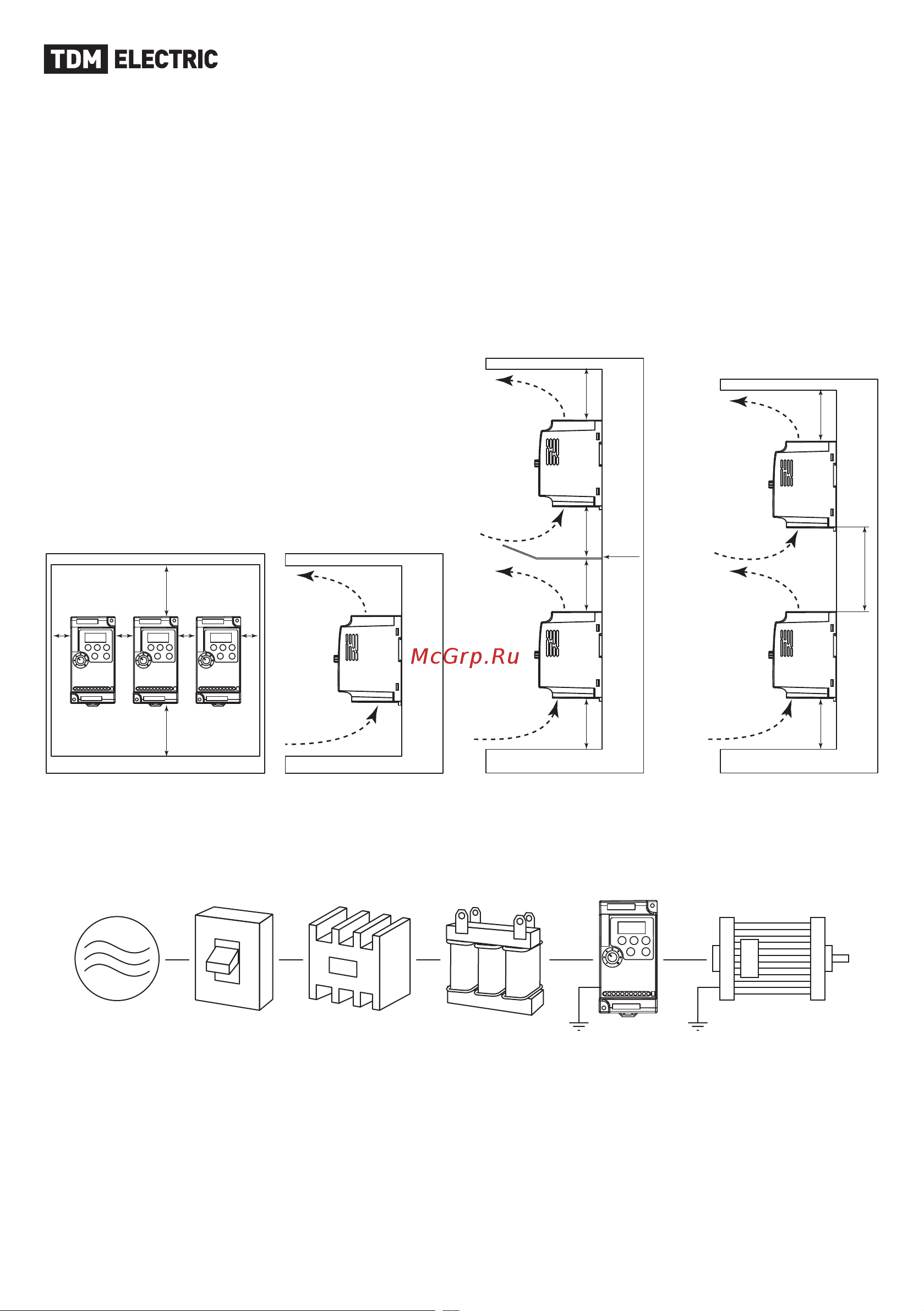

Рисунок 3. Установка преобразователя частоты
9. Подключение преобразователя
9.1. Схема подключения главного контура представлена на рисунке 4.
ПЧ двигательисточник
питания
силовой
автомат
пускатель дроссель
Рисунок 4. Схема подключения главного контура
