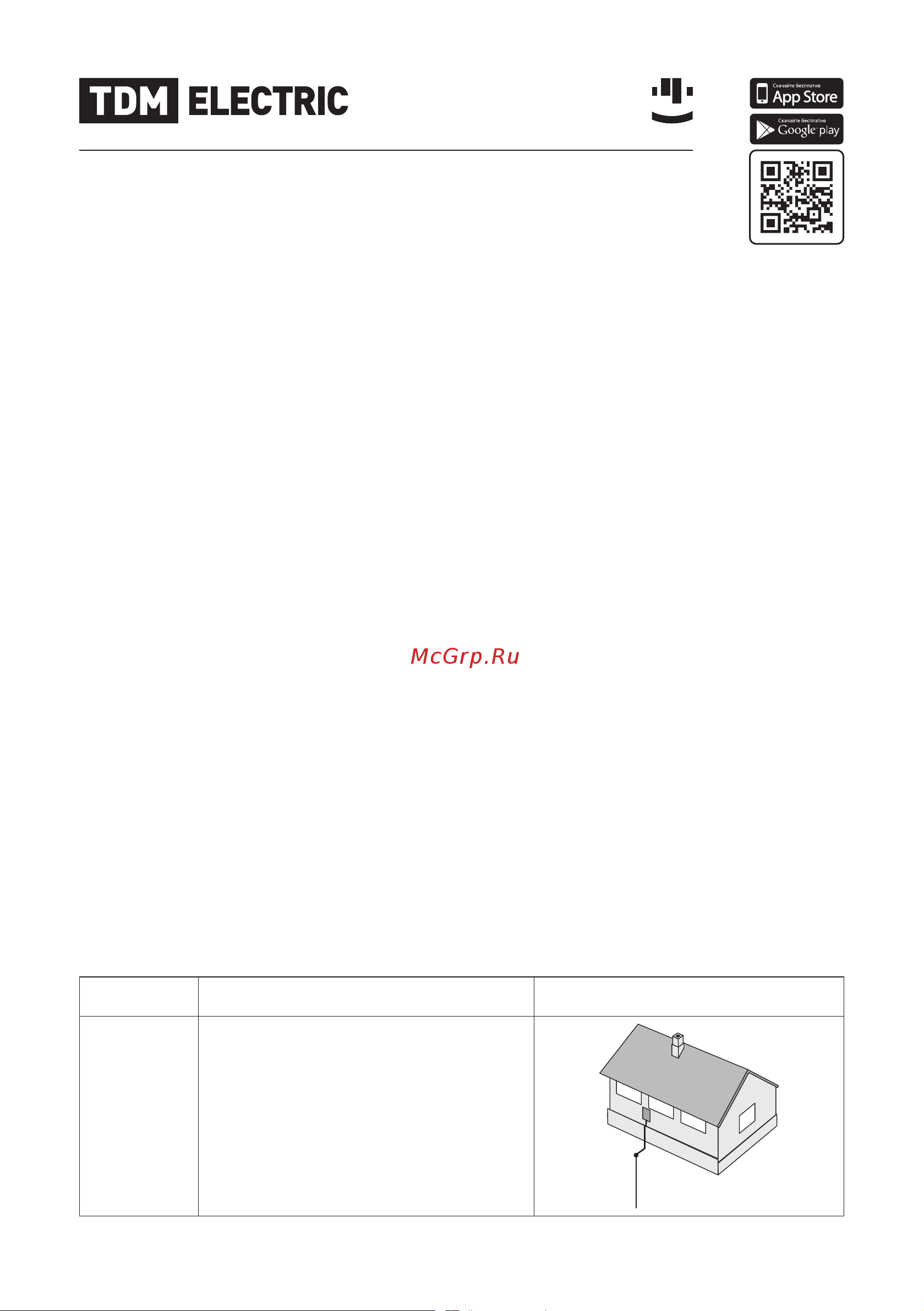

Руководство по Эксплуатации Страница: 1

TDM Electric SQ2402-0010 Руководство по Эксплуатации онлайн

Комплекты для заземления на основе

оцинкованных стержней, комплектующие

и аксессуары для заземляющих устройств

Руководство по эксплуатации. Паспорт

1. Назначение и область применения

1.1. Комплекты для заземления на основе

оцинкованных стержней, комплектующие и

аксессуары для заземляющих устройств тор-

говой марки TDM ELECTRIC (далее – комплек-

ты заземления) предназначены для создания

выносного заземления в любом типе зданий

(частный дом, складское помещение, адми-

нистративное здание и т. п.) площадью по

земле не более 250 м

1.2. Комплект заземления может быть ис-

пользован в качестве дополнительного

внешнего выносного заземления зданий

площадью по земле более 250 м

, напряже-

нием сети 280-400 В. Для создания внешне-

го выносного заземления зданий площадью

более 250 м

, напряжением сети 380-400 В,

сгрунтами типов суглинок (песок, глина, ил),

супесок (песок, глина), песок в качестве до-

полнительного комплекта.

1.3. Комплект заземления не предназначен

для использования в скальных, гравийных

идругих типах грунтов.

1.4. Одним из требований, предъявляемых к

заземляющему устройству, является защита от

коррозии и старения поверхности изделий из

металла во избежание появления на них элек-

тротехнической коррозии, что позволяет опе-

ративно и недорого создавать надежное за-

земление. Преимущества такого заземления:

• срок службы 20 лет;

• безопасность присутствия заземлителя ря-

дом с токопроводящими коммуникациями

(не вымывается блуждающими токами);

• коррозийная стойкость, возможность ис-

пользовать штыри заземления для глубин-

но-модульного заземления.

1.5. Цинкование термодиффузионным спо-

собом превосходит по коррозионной стой-

кости покрытие горячеоцинкованным спосо-

бом в 1,5-2 раза.

2. Схемы внешнего заземления

2.1. Схемы внешнего заземления представлены в таблице 1.

Таблица 1. Схемы внешнего заземления

Наименование

системы

Описание Схема

Модульно-

штыревая

Применяется для зданий площадью по земле

не более 250 м

с напряжением сети до 0,25 кВ.

Является наиболее дешевым и простым в мон-

таже решением, однако по надежности уступает

многоочаговым конструкциям.
