в которой следует предусмотреть место для

соединения штырей заземления спроводни-

ком (см. рисунок 1).

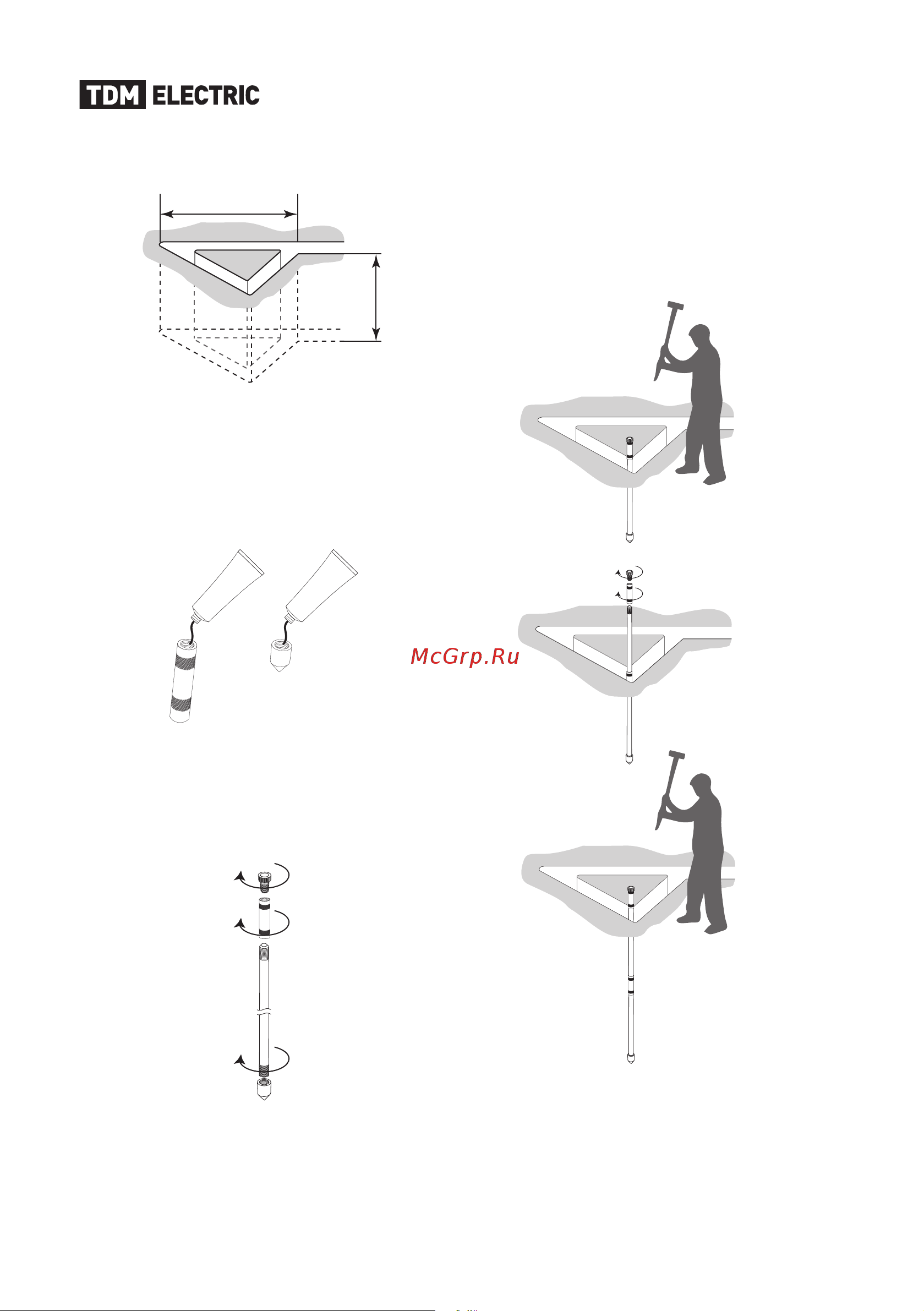

Рисунок 1. Схема создания технологических

углублений для монтажа внешнего выносного

заземления

0,5-0,8 м

не менее 1,5 м

7.5. Перед соединением всех резьбовых де-

талей на резьбу необходимо нанести токо-

проводящую пасту (см.рисунок 2).

Рисунок 2. Нанесение пасты

7.6. На штырь накрутить наконечник, муфту

и головку. Смазывание ударной головки не-

обходимо для возможности ее последующе-

го откручивания (см. рисунок 3).

Рисунок 3. Сборка первого стержня

7.7. Вбить первый элемент стержня зазем-

ления. Затем открутить ударную головку, по-

вторно смазать муфту и накрутить следующий

элемент стержня. Далее накрутить муфту, сма-

зать ее пастой и накрутить ударную головку.

Вбить второй элемент стержня заземления

таким образом, чтобы верхняя часть штыря

осталась ниже уровня дна ямы на 10-20 см

(см. рисунок 4). Головку и муфту открутить. Со-

бранный таким образом элемент заземления

является отдельным очагом заземления.

Рисунок 4. Этапы монтажа очага заземления

7.8. В случае если забить стержень ниже

уровня земли не представляется возможным,

необходимо спилить излишне выступающую

часть, а место спила обработать пастой и об-

мотать гидроизоляционной лентой.
