Руководство по Эксплуатации Страница: 9

TDM Electric SQ2402-0010 [9/13] Комплектность

tdme.ru

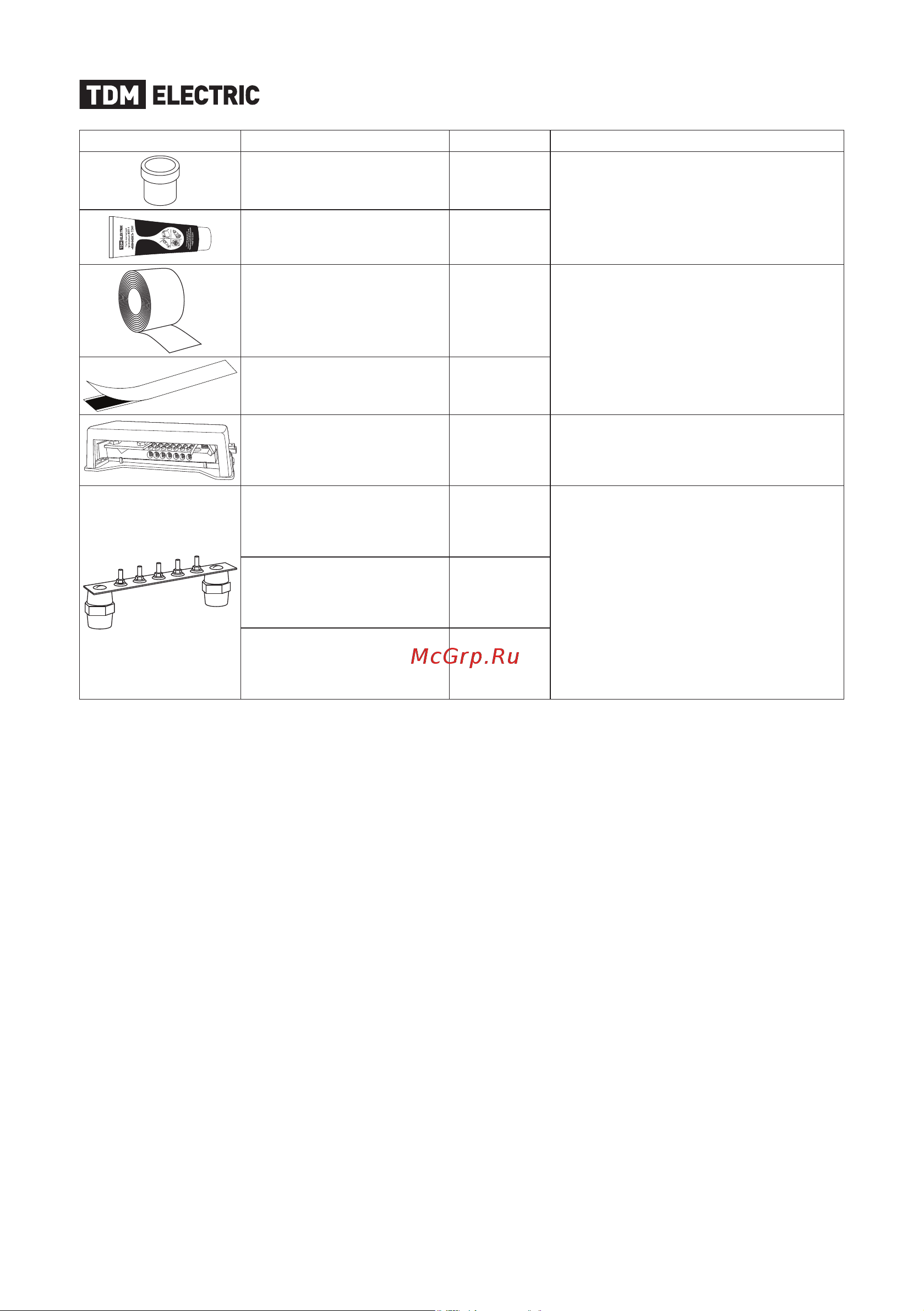

Изобра жение Наименование Артикул Назначение

Паста контактная проводя-

щая КПП-2 «КОННЕКТ», 40 гр.

SQ1023-0102

используется в электрических контактах

с целью повышения их ресурса и защиты

от коррозии

Паста контактная проводя-

щая КПП-1 «КОННЕКТ», 100гр

SQ1023-0101

Лента антикоррозионная:

50х5, 10 метров, 660 гр.

SQ1023-0103

для защиты соединений элементов

вгрунте

Герметик кабельный водоне-

проницаемый ГКВ, 40х2мм,

1 метр

SQ0547-0001

Шина универсальная распре-

делительная ШнУР 1 вкорпу-

се, 2 ввода, 7 групп 160А

SQ0801-0101

шина выравнивания потенциала обе-

спечивает доступ к разъединительным

искровым промежуткам для проведения

контрольных испытаний

Главная заземляющая

шина ГЗШ, 5 соединений,

4х40х115мм, на изоляторах,

М6

SQ0839-0201

объединяет нулевые защитные и нулевые

рабочие проводники питающей линии,

выводы контура заземления, заземляю-

щие проводники, проводники системы

уравнивания потенциалов

Главная заземляющая

шина ГЗШ, 10 соединений,

4х40х270мм, на изоляторах,

М6

SQ0839-0202

Главная заземляющая

шина ГЗШ, 20 соединений,

4х40х460мм, на изоляторах,

М6

SQ0839-0203

5.3. Для монтажа системы заземления также

необходим проводник, соединяющий через

зажим штырь заземления и главную заземляю-

щую шину, находящуюся на объекте внешнего

выносного заземления.

6. Комплектность

6.1. В комплект поставки входят:

• Комплект заземления – 1 шт. (состав комплекта указан в пункте 4 данного руководства).

• Руководство по эксплуатации. Паспорт – 1 шт.

• Упаковочная коробка – 1 шт.

7. Указания по монтажу и эксплуатации

7.1. Монтаж и подключение заземляющего

устройства должны выполняться аттесто-

ванным квалифицированным электротехни-

ческим персоналом в соответствии с прави-

лами охраны труда при производстве работ

на высоте, правилами устройства (ПУЭ) и

эксплуатации (ПТЭЭП) электроустановок,

нормами безопасности и регламентами, дей-

ствующими в РФ.

7.2. Конфигурация, глубина, место залегания

очагов заземления должны соответствовать

проекту при последующей проверке сопро-

тивления заземления на соответствие ПУЭ

1.7.101 (7-е изд.) (ПУЭ – правила устройства

электроустановок).

7.3. Собранная система внешнего выносного

заземления должна соответствовать ПУЭ, ин-

струкции СО 153-34.21.122-2003, инструкции

РД.34.21.122-87 или новым правилам, введен-

ным взамен указанным.

7.4. Для монтажа системы заземления необ-

ходимо вырыть яму глубиной не менее 0,8м,

TDM Electric SQ2402-0010 [9/13] Комплектность
