![CrossAir CA15-10RA [43/45] Cross air compressor](/img/pdf.png)
CrossAir CA15-10RA [43/45] Cross air compressor
![CrossAir CA15-10RA [43/45] Cross air compressor](/views2/1976745/page43/bg2b.png)
Содержание
- Cross air compressor 2
- Cross air compressor 3
- Cross air compressor 4
- Винтового блока 4
- Габариты 4
- Глава ii 2 характеристики компрессоров cross air compressor серии са 4
- Давление мпа 4
- Квт 4
- Мин 4
- Модель 4
- Модель мощность 4
- Панель 4
- Патрубка 4
- Производительность 4
- Рабочее 4
- Размер выходного 4
- Управления 4
- Cross air compressor 5
- Cross air compressor 6
- Cross air compressor 7
- Cross air compressor 8
- Cross air compressor 9
- Глава iv 9
- Клапан и смешивается со смазочным веществом после сжатия данная смесь отправляется в специальную ёмкость с воздухом и маслом резервуар маслоотделителя в которой происходит отделение основного количества масла из смеси а затем разделение смазки и воздуха в маслосепараторе в конце процесса очищенный сжатый воздух поступает в систему управления через клапан минимального давления и охладитель 9
- Особенности работы узлов компрессора 9
- После фильтрации воздушным фильтром воздух поступает в камеру сжатия винтовой блок через всасывающий 9
- Составные элементы винтового компрессора 9

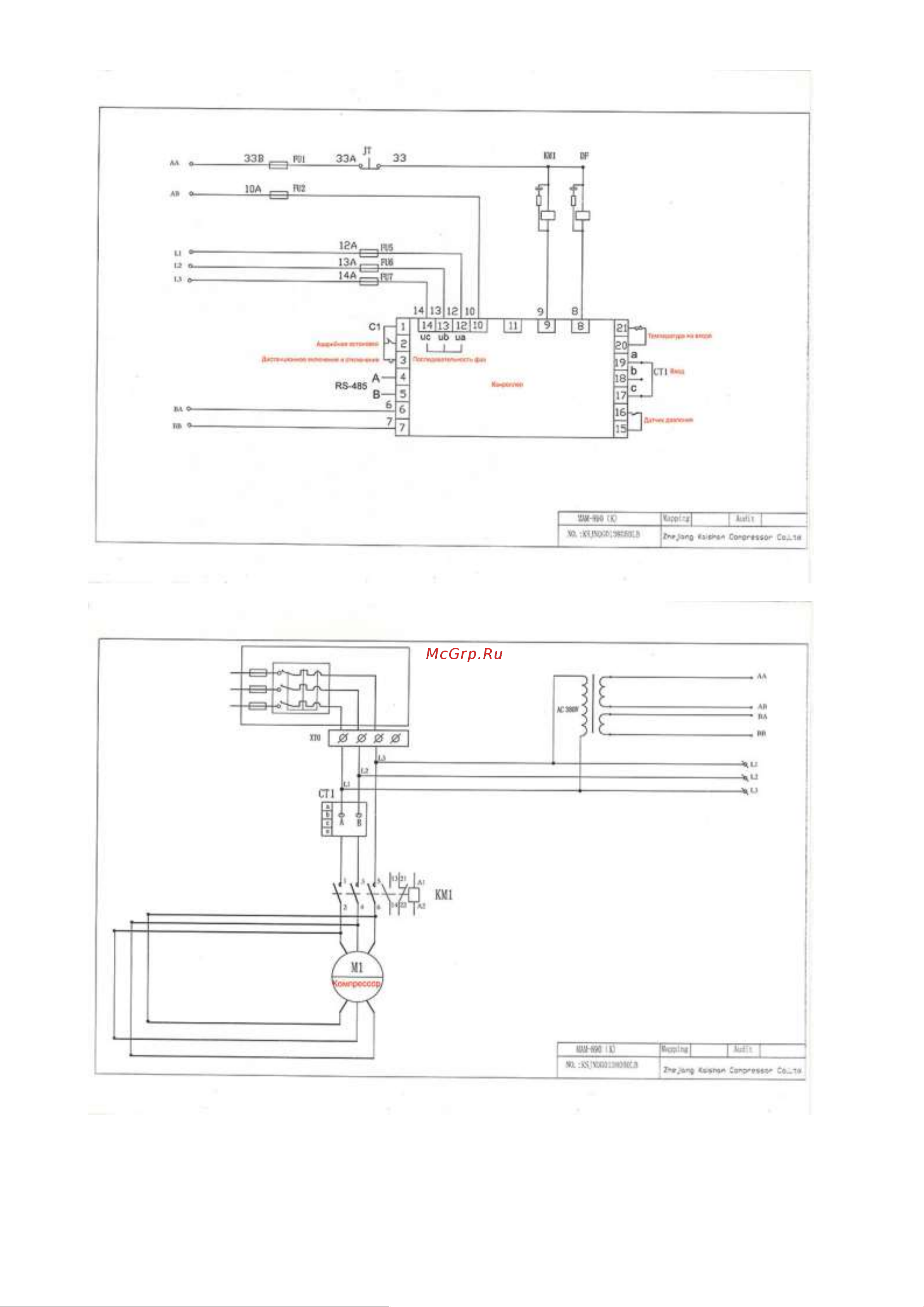

- Технологические схемы 9
- Cross air compressor 10
- Б воздушно масляный радиатор охлаждение масла и воздуха объединено в одном корпусе при монтаже надо размещать компрессор на 10
- В маслосепараторе накопившееся масло используется в последующих циклах 10
- Для охлаждения компрессора объем вводимого масла напрямую влияет на производительность воздушного компрессора объем впрыскиваемого масла устанавливается на заводе производителе пожалуйста не устанавливайте и не меняйте настройки самостоятельно при необходимости заранее связывайтесь с сервис центром нашей фирмы чтобы не повредить компрессор 10
- Контроль объёма впрыскиваемого масла масло необходимо не только для смазки деталей машины но и 10
- Некоторые модели наших воздушных компрессоров мощностью 55квт и ниже не имеют данный клапан в них 10
- Основные компоненты системы смазки а клапан теплового контроля термостат опция основная его функция управлять температурой сжатого воздуха на выходе компрессора посредством 10
- После попадания в маслоотделитель большая часть масла оседает на дне маслоотделителя и после фильтрации 10
- Проходит через клапан теплового контроля термостат опция камеру охлаждения и масляный фильтр где масло охлаждается и фильтруется масло разделяется на две части первая часть попадает внутрь винтовой пары для охлаждения сжатого воздуха и уплотнения полостей вторая часть смазывает подшипниковую группу потом все масло оседает на дне винтовой пары а затем выходит через выводящее отверстие 10
- Расстоянии не менее двух метров от какого либо препятствия чтобы поток охлаждающего воздуха проникал 10
- Система смазки 1 описание системы смазки под давлением масло выходит из емкости маслоотделителя сепаратора 10
- Управление температурой масла происходит с помощью вентилятора когда температура воздуха на выходе начинает превышать 85 градусов вентилятор включается когда температура выходного воздуха опускается ниже 75 градусов вентилятор автоматически выключается для того чтобы температура сохранялась на определенном уровне 10
- Управления температурой масла попадающего в винтовой блок для предотвращения конденсации водяных паров воздуха в емкости и в результате эмульгирования смазки в начале работы компрессора масло имеет низкую температуру термостат закрыт холодное масло поступает непосредственно в винтовую пару при повышении температуры масла более 70 градусов термостат постепенно открывается часть горячего масла поступает на охлаждение когда температура масла начинает превышать 76 градусов термостат полностью открывается все горячее масло поступает на охлаждение 10
- Cross air compressor 11
- Cross air compressor 12
- Cross air compressor 13
- Cross air compressor 14
- Cross air compressor 15
- Cross air compressor 16
- Cross air compressor 17
- Cross air compressor 18
- Cross air compressor 19
- Cross air compressor 20
- Cross air compressor 21
- Cross air compressor 22
- Cross air compressor 23
- Cross air compressor 24
- Cross air compressor 25
- Cross air compressor 26
- Cross air compressor 27
- Cross air compressor 28
- Cross air compressor 29
- Cross air compressor 30
- Cross air compressor 31
- Cross air compressor 32
- Cross air compressor 33
- Cross air compressor 34
- Cross air compressor 35
- Cross air compressor 36
- Cross air compressor 37
- Cross air compressor 38
- Cross air compressor 39
- Cross air compressor 40
- Cross air compressor 41
- Cross air compressor 42
- Cross air compressor 43
- Cross air compressor 44
- Cross air compressor 45
