CROSS AIR COMPRESSOR
35

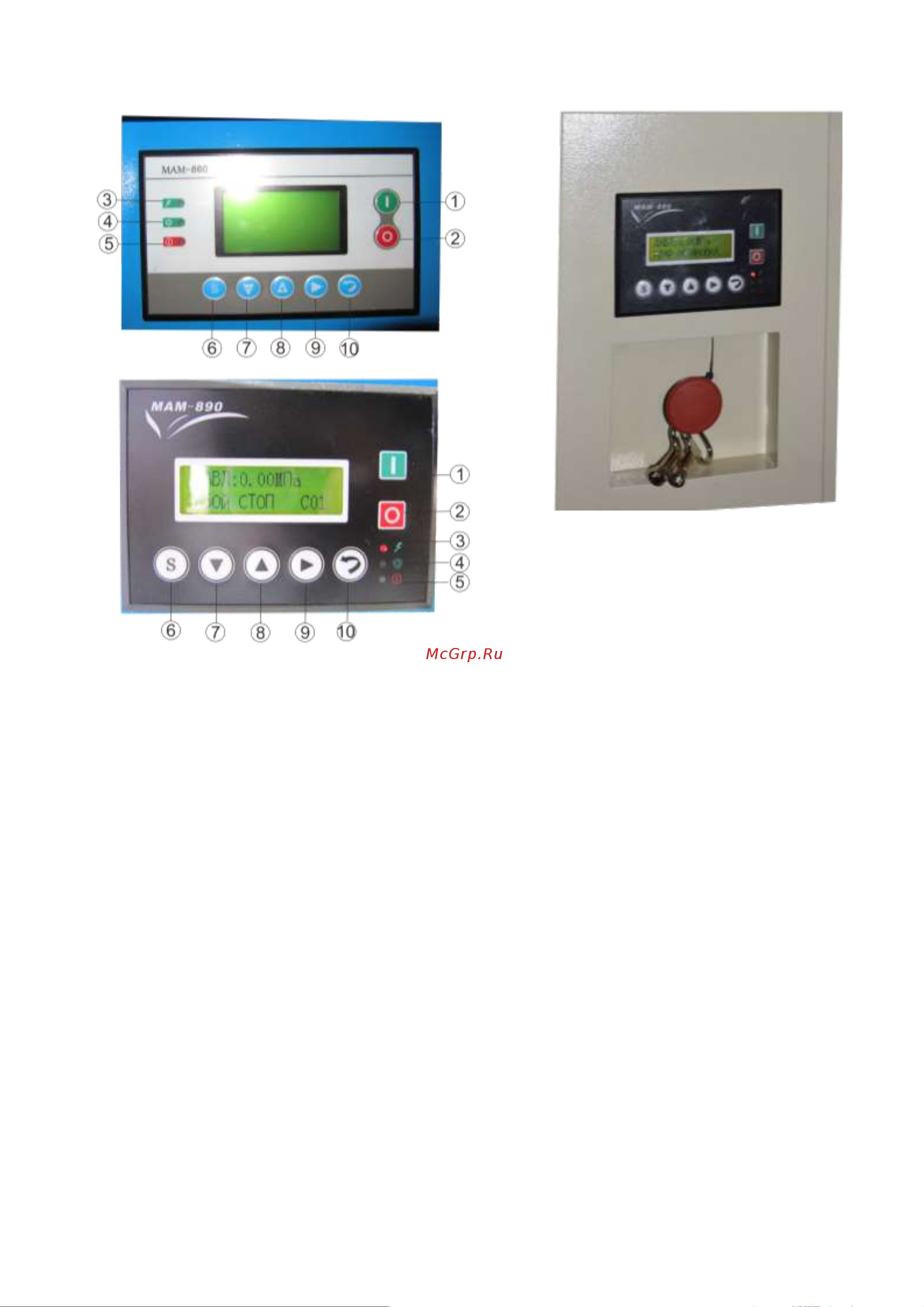

Панель управления:
1-кнопка <Старт >
2-кнопка <Стоп >
3- индикатор питания
4- индикатор работы
5- индикатор неисправности
6-кнопка подтверждения ввода данных
7-кнопка входа в меню, переход на одну позицию вниз, кнопка
<меньше> (для цифровой ячейки)
8-переход на одну позицию вверх, кнопка <больше> (для
цифровой ячейки)
9-кнопка просмотра данных, кнопка выбора цифровой ячейки,
переход в последующую позицию
10-кнопка вывода изображения на экран, возврат в
предыдущую позицию, кнопка сброса ошибки
