MONTAGEANLEITUNG
Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten
Die Abzugshaube kann in verschiedenen Kongurationen instal-
liert werden:
Die allgemeinen Montagephasen gelten für alle Installationen; be-
folgen Sie dagegen die entsprechenden Phasen der gewünschten
Installation, wo dies extra angegeben wird.
BETRIEB
WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs ein-
schalten. Dadurch wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe
zur Absaugäche hin befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen las-
sen, bis alle Dämpfe und Gerüche abgesaugt sind. Es besteht eventuell auch
die Möglichkeit, mit Hilfe der Timer-Funktion die automatische Abschaltung der
Abzugshaube nach 15 Minuten Betrieb einzustellen.
WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?
Geschwindigkeit 1: Hält die Luft bei geringem Stromverbrauch rein.
Geschwindigkeit 2: Wird für normale Bedingungen verwendet.
Geschwindigkeit 3: Wird bei Vorhandensein von starken Gerüchen oder Dämp-
fen verwendet.
Geschwindigkeit 4: Wird für eine schnelle Beseitigung von Gerüchen oder
Dämpfen verwendet.
WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
Die Metalllter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Für weitere Details siehe Kapitel “WARTUNG”.

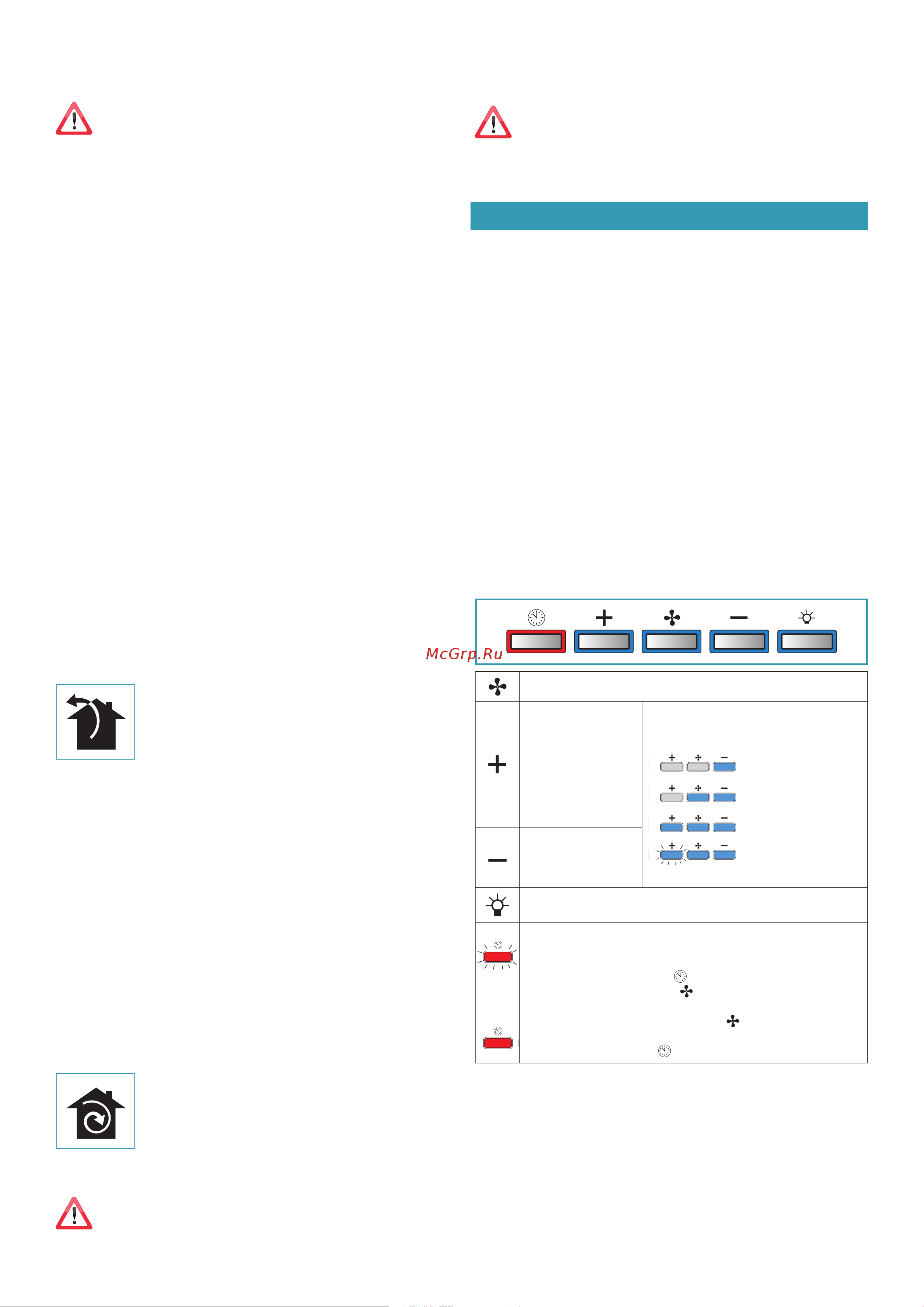

ELEKTRONISCHE DRUCKKNOPFTAFEL
(PLANE NRS - LUMEN NRS)
Motor ON/OFF
Erhöhung der Ge-
schwindigkeit von 1
bis 4
Die Geschwindigkeit
4 ist nur für einige Mi-
nuten aktiviert, dann
wird die Geschwin-
digkeit 3 aktiviert.
Die Geschwindigkeiten werden von den an
den Tasten vorhandenen LEDs signalisiert:
Geschwindigkeit 1
Geschwindigkeit 2
Geschwindigkeit 3
Geschwindigkeit 4
(LED "+" blinkend)
Drosselung der Ge-
schwindigkeit von 4
bis 1
Einschalten / Ausschalten des Lichts
TIMER (rote blinkende LED)
Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- man erneut die Taste TIMER ( ) drückt.
- wenn man die Taste ON/OFF ( ) drückt.
ALARM FILTER (rote LED dauerhaft mit ( ) o )
Wartung der Fettlter nach ungefähr 30 Betriebsstunden.
3 Sekunden lang drücken ( ), um den Zähler auf Null zu stellen.
ELEKTRISCHER ANSCHLUSS
(Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten)
Vor sämtlichen Eingrien an der Abzugshaube muss das Gerät vom
Stromnetz getrennt werden. Sicherstellen, dass die Elektrokabel in der
Abzugshaube nicht abgeschnitten oder getrennt werden: Andernfalls
muss das nächstgelegene Kundendienstzentrum kontaktiert werden.
Für die elektrischen Anschlüsse qualiziertes Personal beauftragen.
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung aus-
geführt werden.
Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:
• die Netzspannung jener der Daten auf dem Typenschild in der Abzugshaube
entspricht;
• die elektrische Anlage den gesetzlichen Vorschriften entspricht und für die
Belastung des Geräts geeignet ist (siehe Kenndaten in der Abzugshaube);
• der Stecker und das Kabel nicht mit heißen Komponenten mit Temperaturen
über 70 °C in Berührung kommen;
• die Versorgungsanlage mit einer wirksamen und gemäß den geltenden Nor-
men ausgeführten Erdung verbunden ist;
• die für den Anschluss verwendete Steckdose gut erreichbar ist, wenn die Ab-
zugshaube installiert ist.
Bei:
• mit einem Kabel ohne Stecker ausgestatteten Geräten: muss der zu verwen-
dende Stecker ein genormter Stecker sein. Die Kabel müssen wie folgt an-
geschlossen werden: Das gelb-grüne Kabel für die Erdung, das blaue Kabel
für den Nullleiter und das braune für die Phase. Der Stecker muss an einer
geeigneten Sicherheitssteckdose angeschlossen werden.
• einem fest montierten Gerät, das über kein Versorgungskabel oder eine
andere Vorrichtung zur Trennung vom Stromnetz mit einer derartigen Ö-
nungsdistanz der Kontakte verfügt, dass die vollständige Trennung zu den
Bedingungen der Überspannungskategorie III erfolgt.
Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Ver-
sorgungsnetz installiert werden.
Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht einge-
halten werden.
RAUCHABZUG
ABZUGSHAUBE IN VERSION AUSSENABLUFT ABLUFTVERSION
Bei dieser Ausführung werden die Dämpfe über ein Abzugs-
rohr nach außen abgeleitet.
Deshalb muss der Anschluss der Haube für den Abzug mit ei-
nem Rohr an einem externen Abzug angeschlossen werden.
Das Abzugsrohr muss:
• einen größeren Durchmesser als der Abzugshaubenanschluss haben.
• in den horizontalen Abschnitten eine leichte Neigung nach unten aufweisen
(Gefälle), um zu verhindern, dass das entstehende Kondenswasser in die Ab-
zugshaube zurückießt.
• so wenig Kurven wie möglich aufweisen.
• so kurz wie möglich sein, um Vibrationen zu vermeiden, und um zu verhin-
dern, dass die Abzugsleistung der Haube reduziert wird.
Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden.
Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshau-
ben mit Motoren zu 800m
3
/h oder mehr, über ein Rückschlagventil.
Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer
anderen Energie als elektrischem Strom betrieben werden, darf der negative Druck im
Raum 4 Pa nicht überschreiten (4 x 10-5 bar).
ABZUGSHAUBE IN VERSION INNENUMLUFT FILTRIEREND
In dieser Ausführung strömt die Luft durch den Aktivkohlel-
ter (optional), wo sie gereinigt und anschließend in den Raum
zurückgeleitet wird.
Kontrollieren, dass die Aktivkohlelter in der Abzugshaube an-
gebracht sind, andernfalls müssen sie angebracht werden, wie
in der Montageanleitung angeführt.
In dieser Ausführung darf das Rückschlagventil nicht montiert werden.
Sollte es dennoch am Anschluss für den Luftabzug des Motors vorhan-
den sein, muss es entfernt werden.
