61
SVENSK

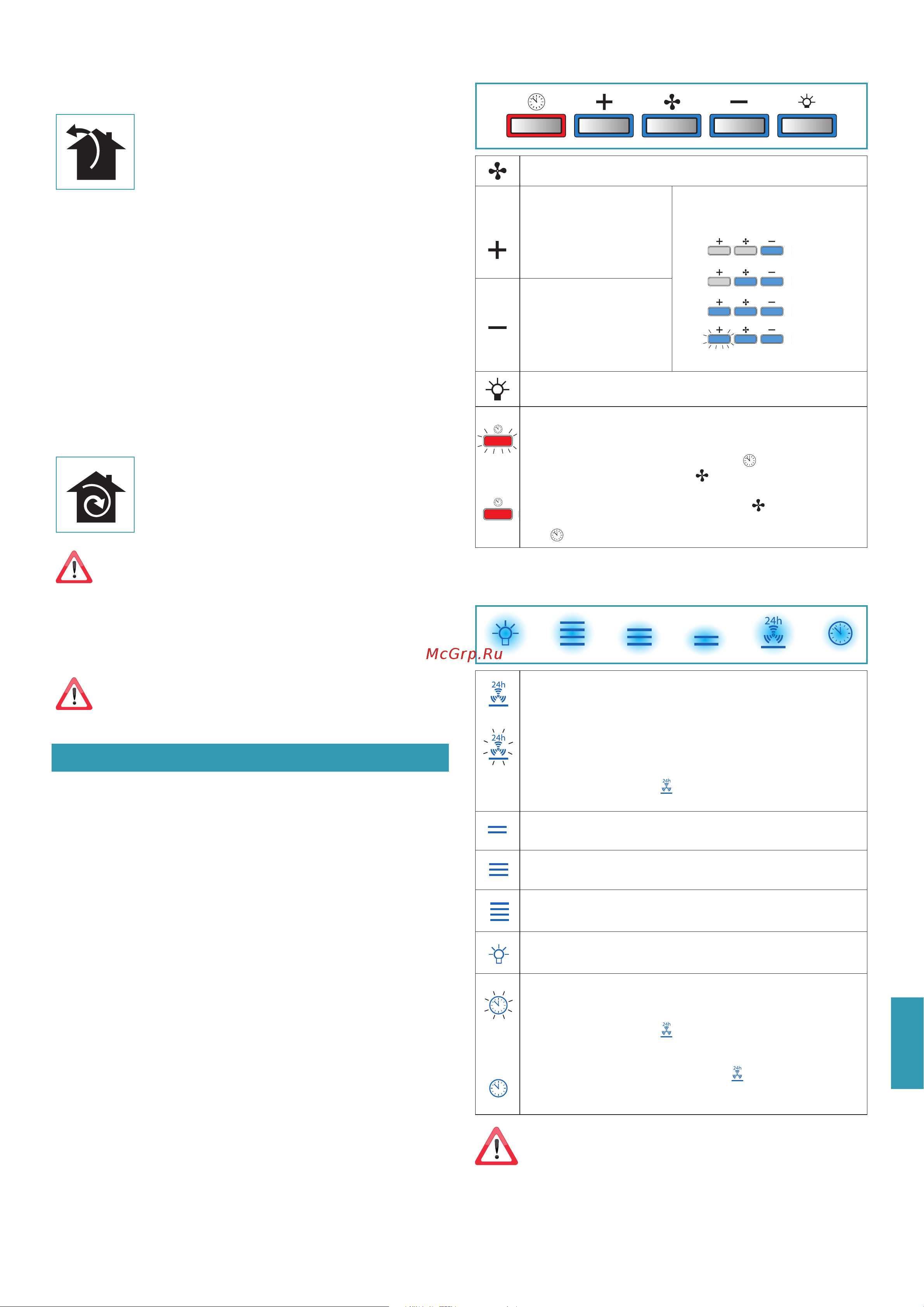

ELEKTRONISK KONTROLLPANEL (PLANE NRS - LUMEN NRS)
Motor ON/OFF
Hastighetsökning från 1
till 4
Hastighet 4 är endast aktiv i
några minuter, sen aktiveras
hastighet 3.
Hastigheterna indikeras med lysdio-
der på tangenterna:
Hastighet 1
Hastighet 2
Hastighet 3
Hastighet 4
(lysdiod "+" blinkande)
Hastighetsminskning från
4 till 1
Sätt på /slå av ljuset
TIMER (röd blinkande lysdiod)
Automatisk avstängning efter 15 min.
Funktionen inaktiveras (röd lysdiod släckt) om:
- Du trycker en gång till på TIMER-knappen ( ).
- Du trycker på ON/OFF-knappen (
).
FILTERLARM (Röd lysdiod med fast ljus med (
) o)
Underhåll av fettlter efter cirka 30 användningstimmar.
Håll ( ) nedtryckt i 3 sekunder för att nollställa räknaren.
TOUCH-KONTROLLPANEL (LUMINA NRS)
ON/OFF
Påsättning/avstängning motor och Hast1.
ON/OFF (röd blinkande lysdiod)
Om knappen hålls intryckt längre än 3 sekunder aktiveras cykeln
24h (1h ON -> 3h OFF -> 1h ON) Funktionen inaktiveras (röd lysdiod
släckt) om:
- Motorn stängs av (knapp ).
- Efter 24h
Aktivering Hastighet 2
Aktivering Hastighet 3
Aktivering Hastighet 4 enbart under några minuter, sen aktive-
ras hastighet 3
Sätt på /slå av ljuset
TIMER (blinkande lysdiod)
Automatisk avstängning efter 15 min.
Funktionen inaktiveras (lysdiod släckt) om:
- Motorn stängs av (knapp ).
- Hastigheten ändras.
FILTERLARM (Lysdiod med fast ljus med o)
Underhåll av fettlter efter cirka 30 användningstimmar.
Håll nedtryckt i 3 sekunder för att nollställa räknaren.
Om tryckknappspanelen är helt inaktiv ska du koppla bort
strömförsörjningen till den elektriska apparaten tillfälligt (cirka
5 sekunder), om möjligt med huvudströmbrytaren, för att åter-
ställa normal drift innan du kontaktar teknisk service.
Om denna försiktighetsåtgärd inte är eektiv, kontakta teknisk service.
RÖKKANAL
KÅPA MED EXTERN EVAKUERING UTSUGANDE/FRÅNLUFT
I denna version förs rök och ånga från köket utomhus med
hjälp av ett utloppsrör.
För detta ändamål måste kåpans utloppskoppling anslutas
medels ett rör till ett externt utlopp.
Utloppsröret måste ha:
• En diameter som inte är mindre än kåpans anslutning.
• En lätt vinkling nedåt (fall) i de horisontella avsnitten för att undvika att kon-
densen rinner tillbaks ned i kåpan.
• Lägsta möjliga antal kurvor.
• Minsta möjliga längd för att förhindra vibrationer som kan minska kåpans ut-
sugningskapacitet.
Det är nödvändigt att isolera röret om det passerar genom kalla lokaler.
För att förhindra ett återöde av luft utifrån, sitter en backventil installerad på
motorer med 800m
3
/h eller mer.
Avvikelse för Tyskland:
När köksäkten och apparater som matas med annan energi än elektricitet är i drift
samtidigt får inte undertrycket i rummet överstiga 4 Pa (4 x 10-5 bar).
KÅPA MED INTERN ÅTERCIRKULERING FILTRERANDE
I denna version passerar luften genom aktiva kolltren (tillval)
för rening och återcirkuleras sedan tillbaka till köket.
Kontrollera att de aktiva kolltren är monterade på kåpan, om
inte, installera dem som beskrivs i monteringsanvisningarna.
För denna version ska backventilen inte installeras: avlägsna ventilen om
den sitter på motorns luftutlopp.
MONTERINGSANVISNINGAR
avsnitt reserverat för kvalicerad personal
Kåpan kan installeras i olika kongurationer.
De allmänna monteringsfaserna gäller för alla installationer. Följ däre-
mot, där det speciceras, de faser som motsvarar önskad installation.
DRIFT
NÄR SKALL DU SLÅ PÅ KÅPAN?
Slå på kåpan minst en minut innan du börjar att laga mat: detta kommer att
främja en luftström för att leda rök och ångor mot utsugningsytan.
Vid avslutad matlagning skall du låta kåpan arbeta tills all ånga och alla lukter
har sugits upp helt. Du kan ställa in automatisk avstängning av kåpan efter 15
minuters användning, med hjälp av Timerfunktionen.
VILKEN HASTIGHET SKALL DU VÄLJA?
Den första hastigheten: bibehåller den rena luften med låg konsumtion av
elenergi.
Den andra hastigheten: normala driftsförhållanden.
Den tredje hastigheten: i närvaro av starka lukter och ångor.
Den ärde hastigheten: snabb förbrukning av starka lukter och ångor.
NÄR SKALL DU TVÄTTA ELLER BYTA FILTREN?
Metallltren måste rengöras var 30:e användningstimme.
För mer information se kap “UNDERHÅLL”.
