HSU-07MND303/R2
Установка кондиционера
23
Монтаж внутреннего блока

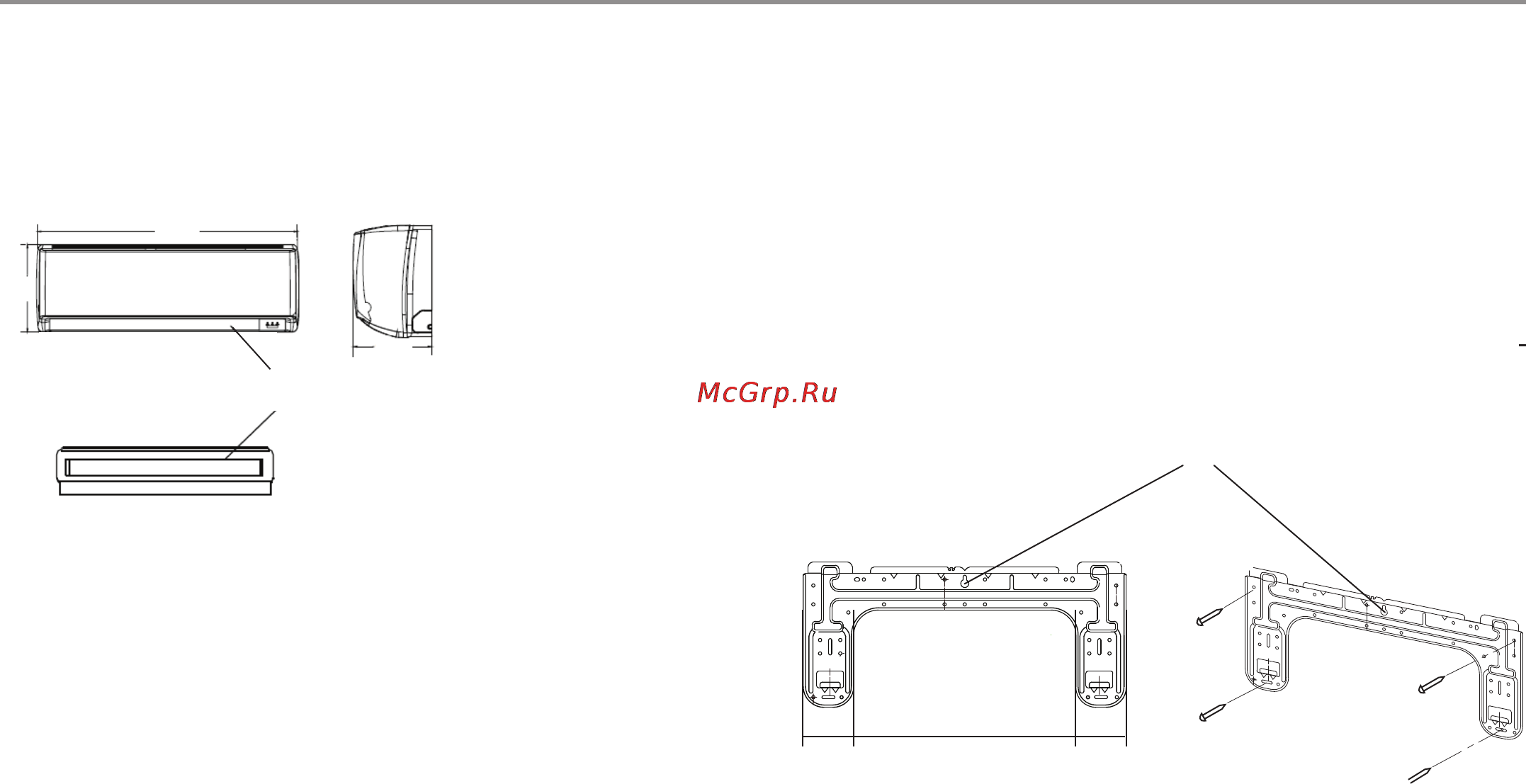

Установка монтажной пластины
Временно прикрепите монтажную пластину на ровной
стене, соблюдая ее горизонтальное положение.
Отметьте на стене позиции для высверливания крепежных
отверстий.
Просверлите отверстия в стене согласно разметке
(диаметром 6 мм) и вставьте в них пластиковые дюбели.
Закрепите монтажную пластину на стене с помощью шуру
пов.
75 330 75
Временное крепление
795
265
196
Жалюзи вертикальной
регулировки потока воздуха
HSU-07MND203/R2
HSU-09HMC203/R2
HSU-12HMC203/R2
HSU-09HMC303/R2
HSU-12HMC303/R2
