Глава 2. Настройка
10

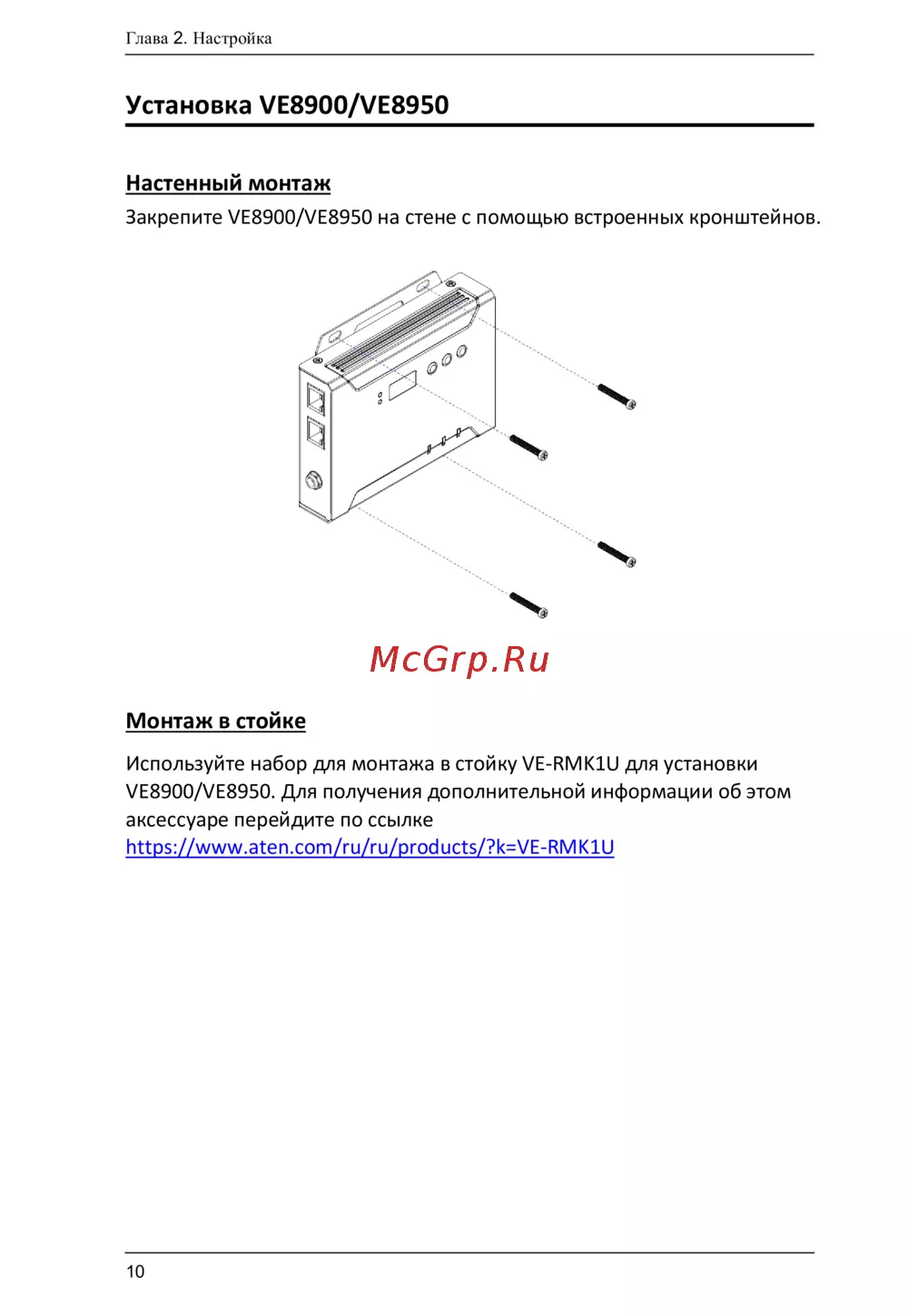

Установка VE8900/VE8950
Настенный монтаж
Закрепите VE8900/VE8950 на стене с помощью встроенных кронштейнов.
Монтаж в стойке
Используйте набор для монтажа в стойку VE-RMK1U для установки
VE8900/VE8950. Для получения дополнительной информации об этом
аксессуаре перейдите по ссылке
https://www.aten.com/ru/ru/products/?k=VE-RMK1U
