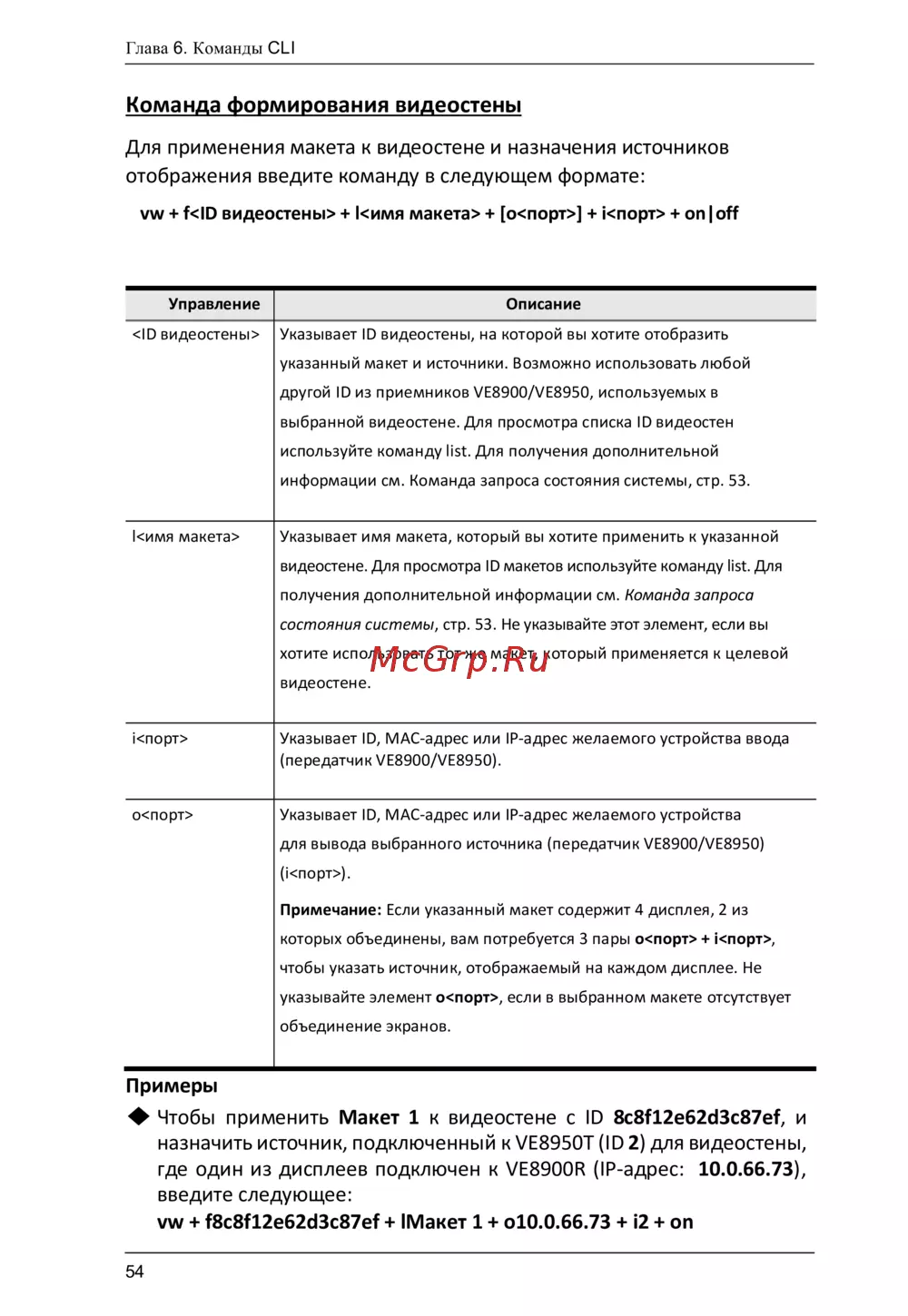

Глава 6. Команды CLI
54
Команда формирования видеостены
Для применения макета к видеостене и назначения источников
отображения введите команду в следующем формате:
vw + f<ID видеостены> + l<имя макета> + [o<порт>] + i<порт> + on|off
Управление
Описание
<ID видеостены>
Указывает ID видеостены, на которой вы хотите отобразить
указанный макет и источники. Возможно использовать любой
другой ID из приемников VE8900/VE8950, используемых в
выбранной видеостене. Для просмотра списка ID видеостен
используйте команду list. Для получения дополнительной
информации см.
Команда запроса состояния системы, стр. 53.
l<имя макета> Указывает имя макета, который вы хотите применить к указанной
видеостене. Для просмотра ID макетов используйте команду list. Для
получения дополнительной информации см. Команда запроса
состояния системы, стр. 53. Не указывайте этот элемент, если вы
хотите использовать тот же макет, который применяется к целевой
видеостене.
i<порт> Указывает ID, MAC-адрес или IP-адрес желаемого устройства ввода
(передатчик VE8900/VE8950).
o<порт> Указывает ID, MAC-адрес или IP-адрес желаемого устройства
для вывода выбранного источника (передатчик VE8900/VE8950)
(i<порт>).
Примечание: Если указанный макет содержит 4 дисплея, 2 из
которых объединены, вам потребуется 3 пары o<порт> + i<порт>,
чтобы указать источник, отображаемый на каждом дисплее. Не
указывайте элемент o<порт>, если в выбранном макете отсутствует
объединение экранов.
Примеры
◆
Чтобы применить Макет 1 к видеостене с ID 8c8f12e62d3c87ef, и
назначить источник, подключенный к VE8950T (ID 2) для видеостены,
где один из дисплеев подключен к VE8900R (IP-адрес: 10.0.66.73),
в
ведите следующее:
vw + f8c8f12e62d3c87ef + lМакет 1 + o10.0.66.73 + i2 + on
