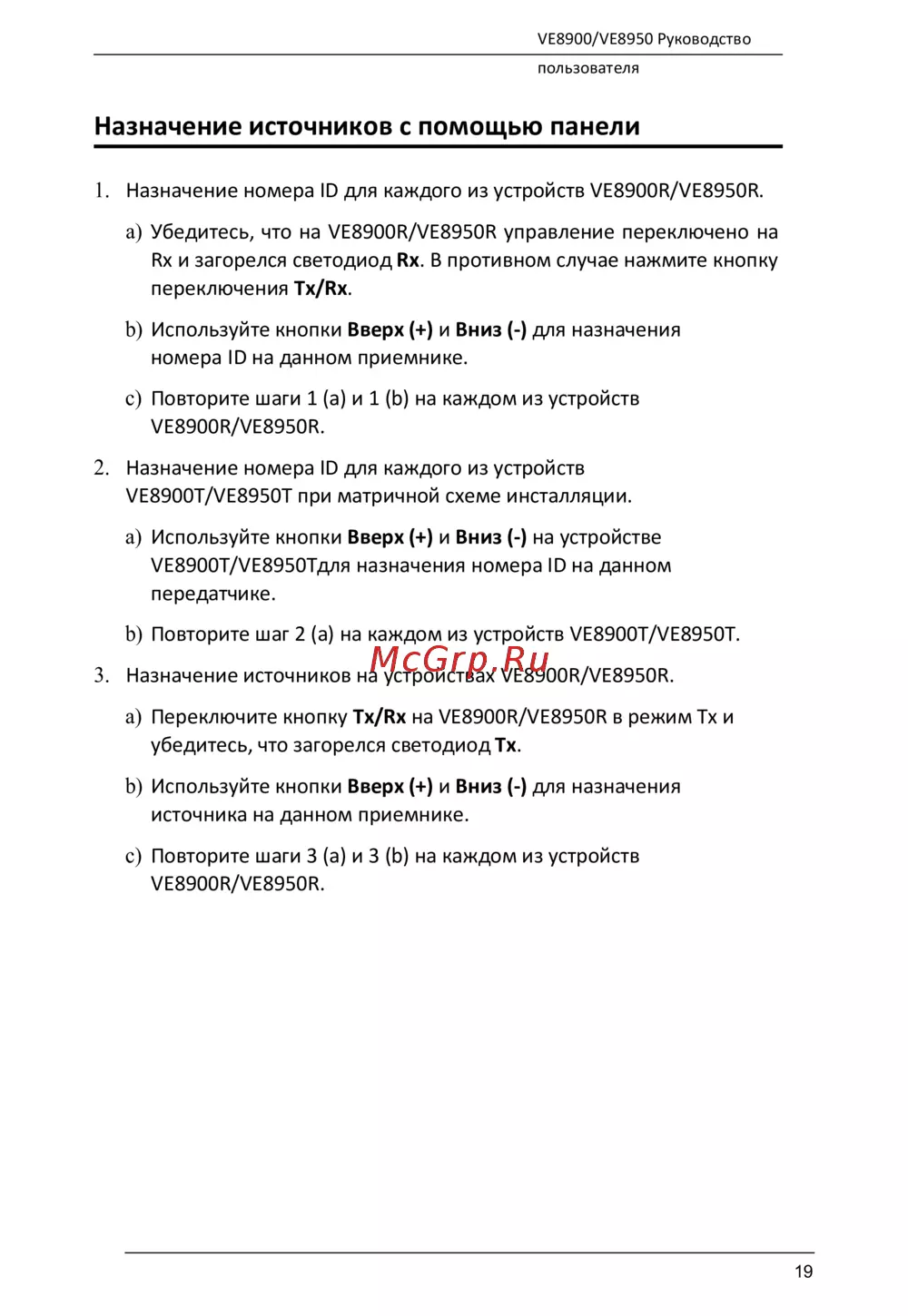

Назначение источников с помощью панели
1.
Назначение номера ID для каждого из устройств VE8900R/VE8950R.
a)
Убедитесь, что на VE8900R/VE8950R управление переключено на
Rx и загорелся светодиод Rx. В противном случае нажмите кнопку
переключения Tx/Rx.
b)
Используйте кнопки Вверх (+) и Вниз (-) для назначения
номера ID на данном приемнике.
c)
Повторите шаги 1 (a) и 1 (b) на каждом из устройств
V
E8900R/VE8950R.
2.
Назначение номера ID для каждого из устройств
VE8900T/VE8950T при матричной схеме инсталляции.
a)
Используйте кнопки Вверх (+) и Вниз (-) на устройстве
VE8900T/VE8950Tдля назначения номера ID на данном
передатчике.
b)
Повторите шаг 2 (a) на каждом из устройств VE8900T/VE8950T.
3.
Назначение источников на устройствах VE8900R/VE8950R.
a)
Переключите кнопку Tx/Rx на VE8900R/VE8950R в режим Tx и
убедитесь, что загорелся светодиод Tx.
b)
Используйте кнопки Вверх (+) и Вниз (-) для назначения
источника на данном приемнике.
c)
Повторите шаги 3 (a) и 3 (b) на каждом из устройств
V
E8900R/VE8950R.
