Инструкция по эксплуатации
- 9 -
IRMIG PULSE 200 SYN
5. Замена роликов подачи проволоки
Возможны неудовлетворительные результаты сварки вследствие нарушения пода-
чи проволоки!
• Ролики устройства подачи проволоки должны соответствовать диаметру проволоки
итипу материала.
• По надписи на роликах проверить, соответствуют ли они диаметру проволоки.
При необходимости заменить!
• Приводные ролики должны быть зафиксированы с помощью специальных болтов.
6.1 УСТАНОВКА НАТЯЖЕНИЯ РОЛИКОВ
Опасность усиленного износа из-за неподходящего прижимного давления!
При неподходящем прижимном давлении износ роликов устройства подачи про-
волоки увеличивается!
• С помощью регулировочной гайки прижимного узла следует настроить такое усилие
прижима, при котором сварочная проволока будет стабильно подаваться и проскальзы-
вать в случае блокировки катушки проволоки!
6. Заправка проволоки
Поз. Описание
1
Регулировка усилия
прижима верхнего ролика
2 Верхний прижимной ролик
3 Нижний приводной ролик
4 Капилярная трубка
5 Гайка крепления приводного ролика
6 Проволокоприемная воронка
1
2
4
35
6

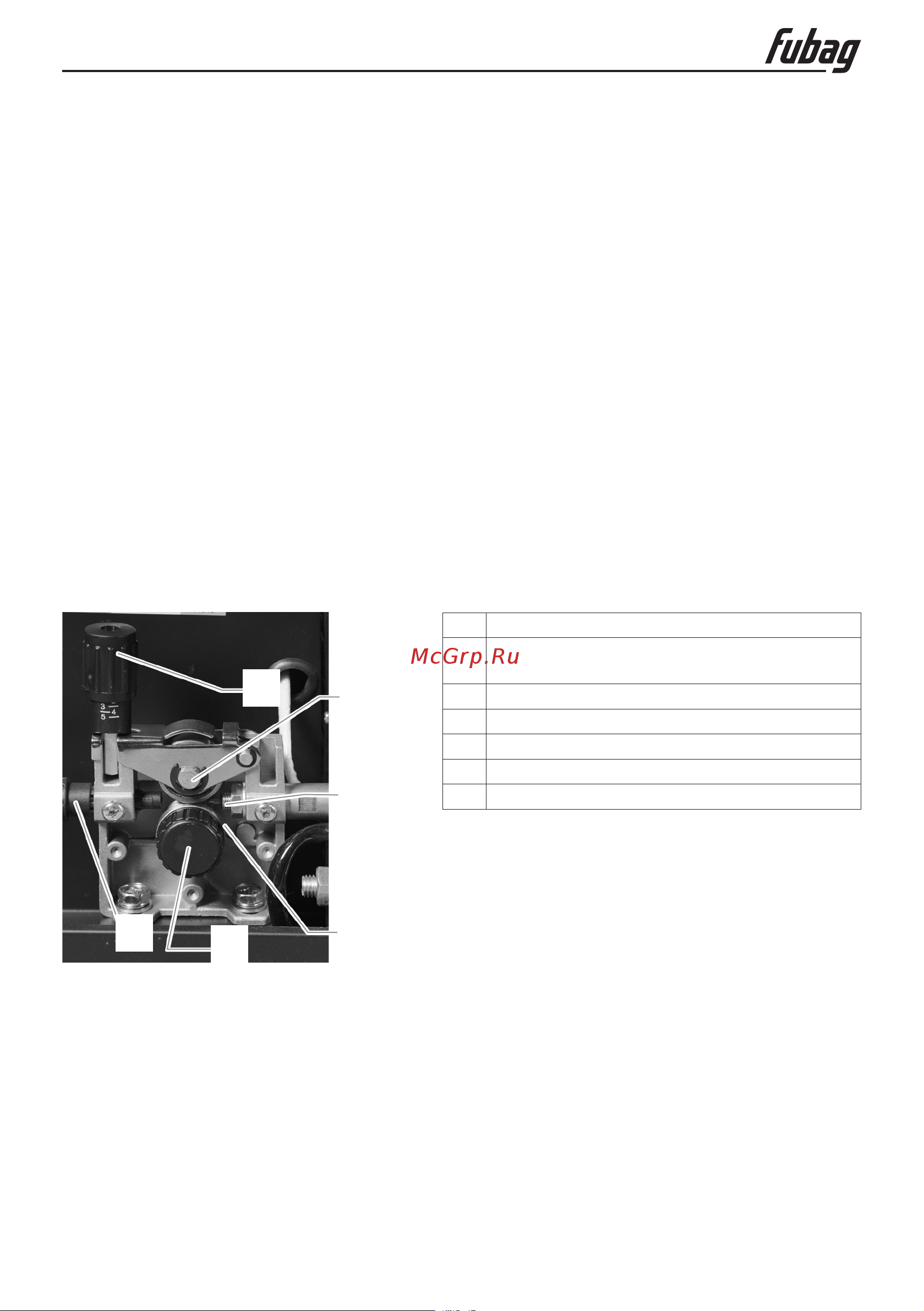

Рис. 6.1
• Распрямить подключенную сварочную горелку.
• Ослабить и откинуть прижимной узел.
• Аккуратно отмотать сварочную проволоку с катушки и пропустить через ниппель вво-
да проволоки по жёлобу подающего ролика в капиллярную трубку.
• Настроить прижимное давление с помощью регулировочной гайки прижимного узла.
• Нажмите и удерживайте кнопку бестоковой протяжки проволоки, находящуюся над
механизмом подачи, до появления проволоки из контактного наконечника горелки.
