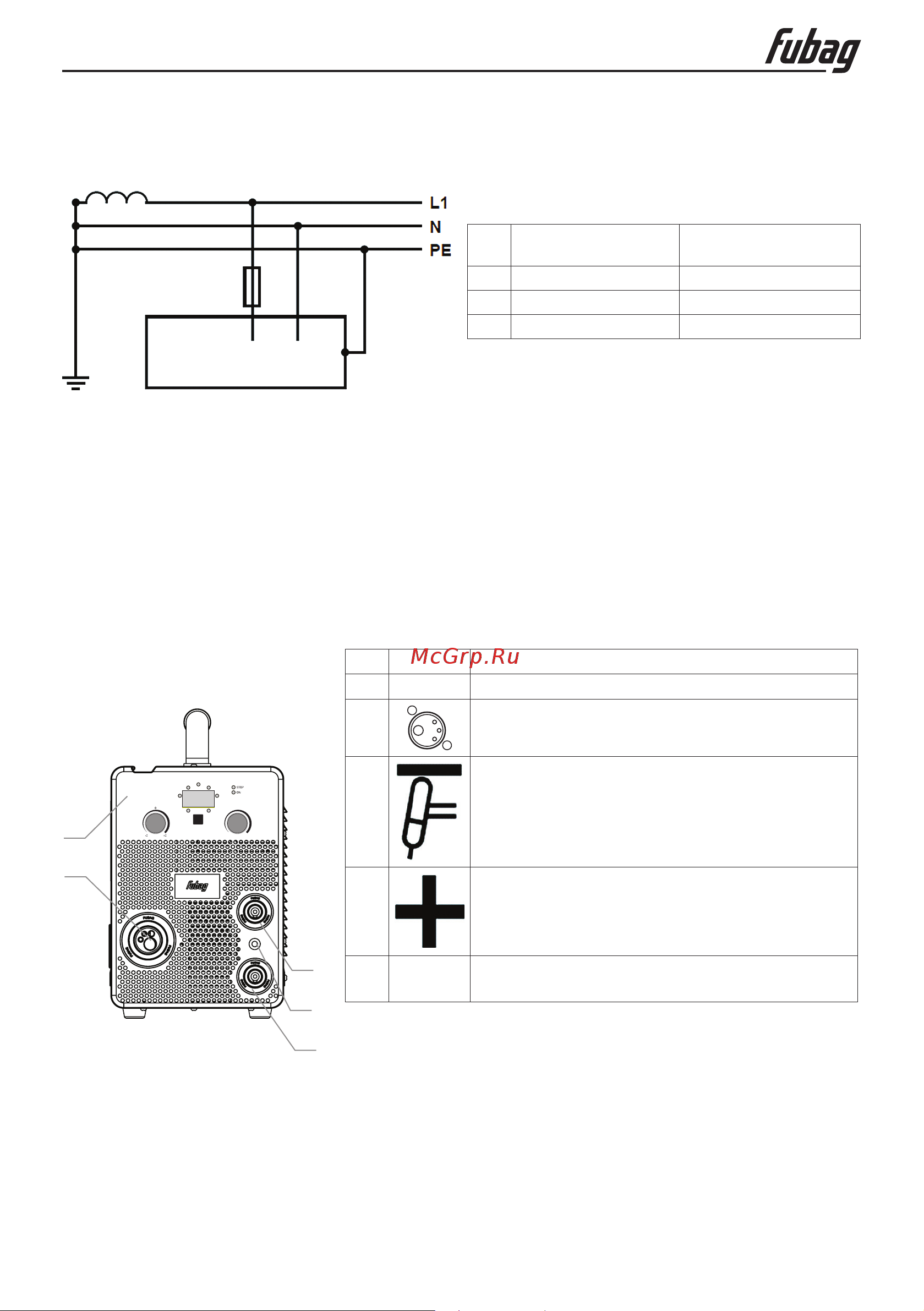

![Fubag IRMIG PULSE 200 SYN [7/21] Рабочее напряжение сетевое напряжение во избежание повреждения аппарата рабочее напряжение указанное в таблич ке с номинальными данными должно совпадать с сетевым напряжением](/views2/1978254/page7/bg7.png)
Инструкция по эксплуатации
- 6 -
IRMIG PULSE 200 SYN
3. Описание аппарата
3.1 ВИД СПЕРЕДИ
Поз. Символ Описание
1 Панель управления
2 Разъём подключения Euro
3
Гнездо, сварочный ток «-»
• Подсоединение кабеля массы
• Подключение сварочной горелки
• Ручная сварка: подсоединение электродо-
держателя или кабеля массы
4
Розетка, сварочный ток «+»
• Подключение кабеля массы
• Ручная сварка: подсоединение электродо-
держателя или кабеля массы
5
Кабель с байонетным разъемом для пере-
ключения полярности
2
4
5
3
1
Рис. 3.1
• Аппарат можно использовать во всех сетях TN и TT с отделением нейтрально-
го и защитного провода
Экспликация
Поз. Обозначения Распознаватель
ная раскраска
L1 Внешний привод 1 Коричневый
N Нулевой привод Синий
PE Защитный провод Желто-зеленый
Рис. 2.2
Рабочее напряжение - сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-
ке с номинальными данными, должно совпадать с сетевым напряжением!
