Инструкция по эксплуатации
- 5 -
IRMIG PULSE 200 SYN
2. Конструкция и функционирование
2.1 ОХЛАЖДЕНИЕ АППАРАТА
Для обеспечения оптимальной продолжительности включения (ПВ) силовой части необходимо:
• Обеспечить достаточную вентиляцию на рабочем месте.
• Не загораживать воздухозаборные и воздуховыпускные вентиляционные отверстия
аппарата.
• Защитить аппарат от проникновения внутрь металлических частиц, пыли или иных
посторонних тел.
2.2 ТРАНСПОРТИРОВКА И УСТАНОВКА
Транспортировка должна производиться с отключенными сварочными кабелями (горел-
кой) и свернутым, качественно уложенным сетевым кабелем. Не допускать сильной тря-
ски и иных внешних воздействий, которые могут повредить корпус, панель управления,
внутренние элементы, сетевой кабель.
Место установки!
Аппарат необходимо устанавливать и эксплуатировать в специальных помеще-
ниях, оборудованных приточно-вытяжной вентиляцией (или хорошо проветри-
ваемых) на прочном и плоском основании!
• Необходимо обеспечить наличие ровного, нескользкого, сухого пола и достаточное
освещение рабочего места.
• Должна быть всегда обеспечена безопасная эксплуатация аппарата.
В верхней части предусмотрена ручка для переноски аппарата.

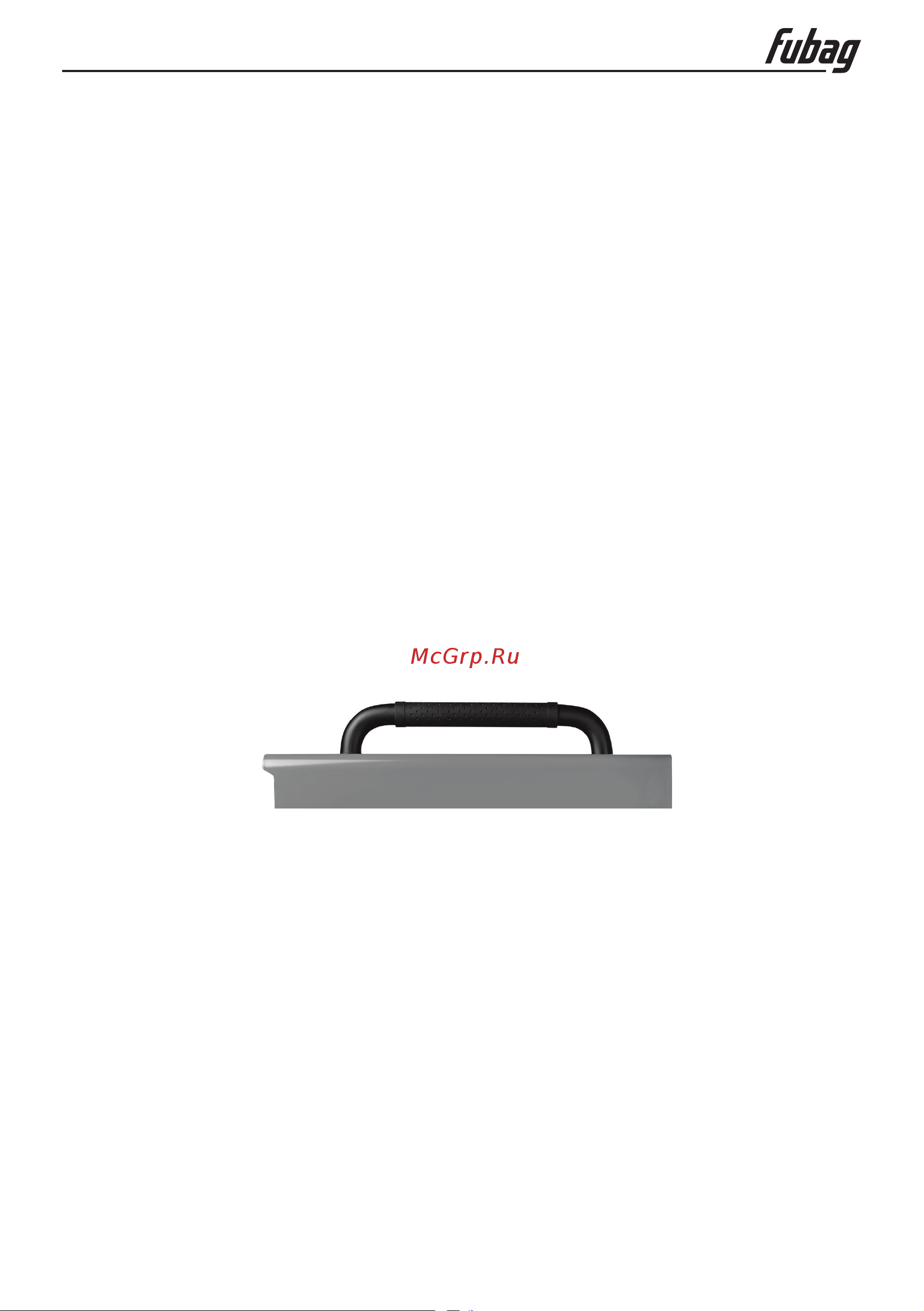

Рис. 2.1 Ручка для переноски аппарата
2.3 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Опасность при ненадлежащем подключении к электросети!
Ненадлежащее подключение к электросети может привести к физическому
илиматериальному ущербу!
• Подключать аппарат только к розетке с защитным проводом, подсоединенным со-
гласно предписаниям.
• При необходимости подсоединения новой сетевой вилки установку должен выполнять
только специалист-электротехник в соответствии с национальными законами или пред-
писаниями!
• Специалист-электротехник должен регулярно проверять сетевую вилку, розетку и ли-
нию питания!
• Во время работы в режиме генератора последний следует заземлить в соответствии
сруководством по его эксплуатации. Созданная сеть должна соответствовать указан-
ным параметрам.
