www.fubag.ru
Инструкция по эксплуатации
--7
4. Подключение и работа
Перед началом работы инструмент необходимо расконсервировать. Для этого через
впускной штуцер, при открытом пусковом устройстве, залить внутрь чистый керосин, а затем
продуть инструмент сухим сжатым воздухом. Эту операцию повторить 2-3 раза.

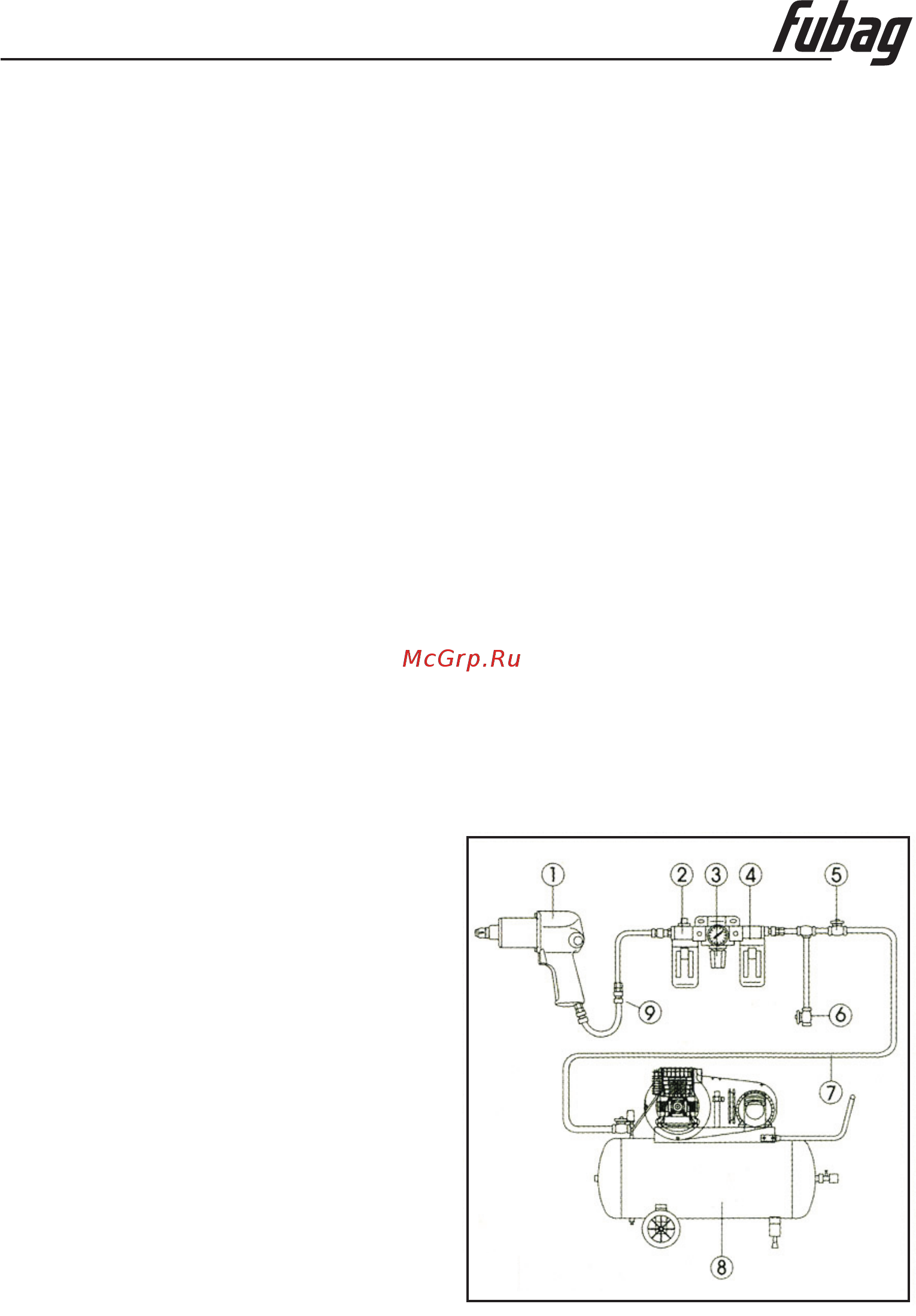

Система подвода сжатого воздуха к инструменту представлена на рисунке.
Перед первым пуском необходимо через штуцер подвода сжатого воздуха залить 5-10мл
машинного масла спецификации по SAE#10 или аналогичного Продуть подводящий
воздушный шланг Подключить его к инструменту и нажав пусковой рычаг дать инструменту
поработать на холостом ходу 2-3 минуты После этого отпустить пусковой рычаг
Если Вы не используете лубрикатор во время работы необходимо с периодичность каждый
1 час рабочего времени заливать 5-10мл машинного масла спецификации по SAE#10 или
аналогичного в впускной штуцер инструмента
Используйте только рекомендуемые смазочные масла
Во время эксплуатации периодически проверяйте плотность затяжки резьбовых
соединений на корпусе машины их ослабление не допускается
Инструмент обеспечивает быструю затяжку завинчнвание и отвинчивание резьбового
крепежа Головки должны быть ударного типа с соответствующим посадочным размером
Не используйте другие типы головок
Вы можете регулировать момент усилия вращением кнопки вокруг которой нанесены
значения момента Меньшее значение означает малое усилие момента высокое большое
усилие
Каждый раз перед закручиванием и откручиванием удостоверьтесь как выставлен
переключатель реверса F означает закручивание R означает откручивание
Закручивание определено, как вращение по часовой стрелке
Следует предохранять инструмент от механических воздействий так как это может
привести к неисправностям или отказу
Для обеспечения исправной работы инструмента необходимо содержать его в чистоте
-
.
.
..
-
.
.
-
–.
-()
. .
.
-,
.,–
.
- ,
:«» ,«» .
.
- ,
.
- .
1. Пневмоинструмент
2. Маслораспылитель (лубрикатор)
3. Регулятор давления
4. Фильтр отделения влаги
5. Запорный кран
6. Клапан сброса давления
7. Трубопровод сжатого воздуха
8. Компрессор
9. Шланг
