Введение. Назначение кнопок управления Введение. Разъемы и их назначение

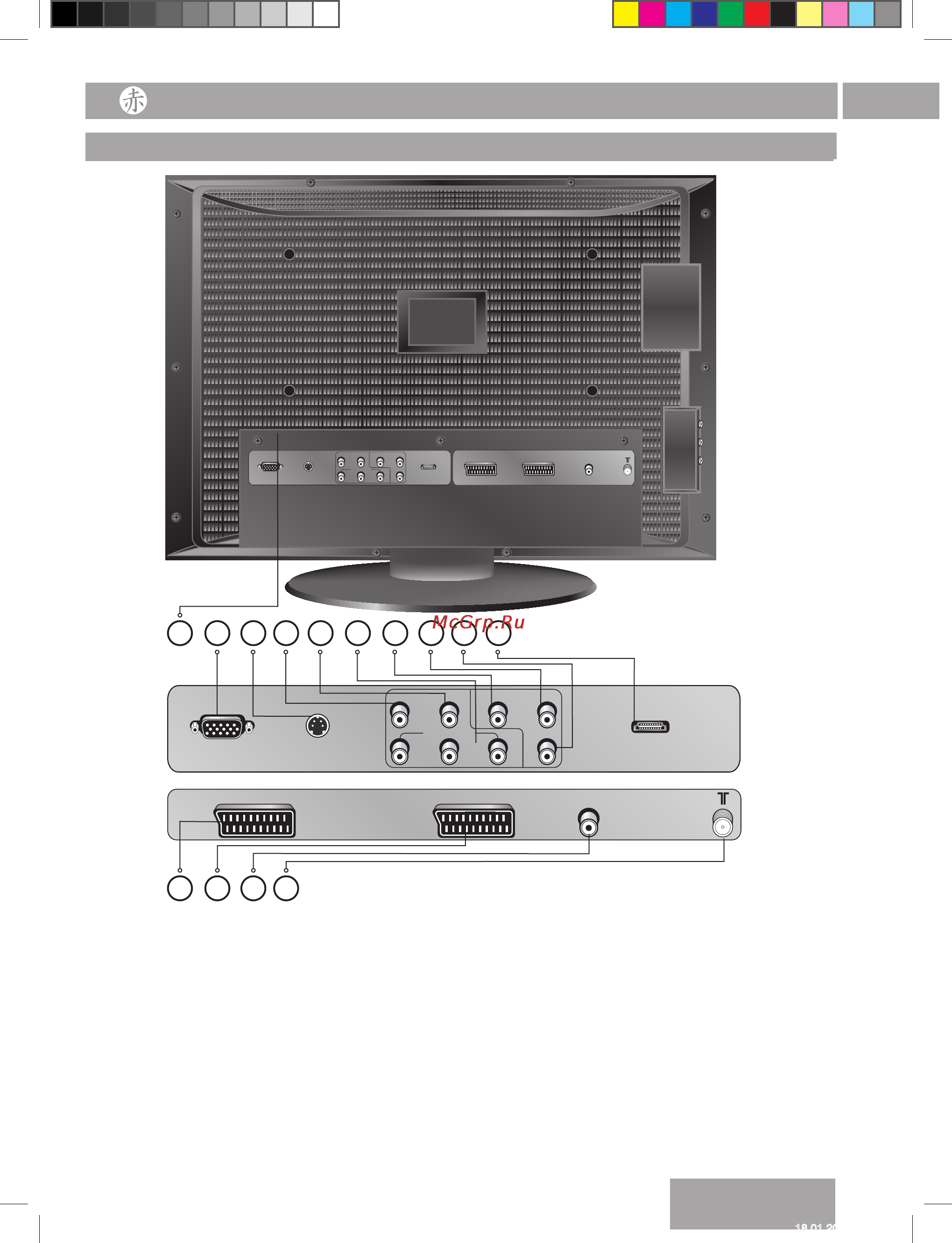

Вид задней панели
7("o"6%*0
4$"35 4$"35
3 -
$0.10/&/5
3 -
7*%&0
: 1C 1S
7(" 47*%&0
Ǭ%.*
7("o"6%*0
4$"35 4$"35
3 -
$0.10/&/5
3 -
7*%&0
: 1C 1S
7(" 47*%&0
Ǭ%.*
1. Разъем для подключения сетевого кабеля
2. VGA — вход аналогового сигнала с ПК (VGA)*
3. S-VIDEO - видеовход S-Video (S-VHS)
4.R входной разъем аналогового аудиосигна ла
(правый канал)
5. L – входной разъем аналогового аудиосигна
ла (левый канал)
6. Y/Pb/Pr - компонентный видеовход (3хRCA)
7. R входной разъем аналогового аудиосигнала
(правый канал)
8. L входной разъем аналогового аудиосигнала
(левый канал)
9. Video – композитный видеовход (CVBS)
10. HDMI - мультимедийный интерфейс высокого
разрешения
11. SCART1 – разъем СКАРТ RGB
12. SCART2 – разъем СКАРТ композитный /S-video
13. VGA-AUDIO — вход для аудиосигнала с ПК
14. Антенный вход
* Объяснение терминов, отмеченных *,
смотрите в Глоссарии в конце данного ру-
ководства.
1 2 3 4 5 6 7 8 9 10
11 12 13 14
