7. Если в стойке имеются винты заземления, подключите кабель заземления (не

прилагается) к ИБП.

8. Если Вам требуется возможность аварийного отключения Emergency Power-off

(EPO), установите его перед включением (см. раздел «Аварийное

выключение»).

4.5.2 Подключение дополнительных блоков батарей

Для того чтобы установить дополнительный блок батарей:

1. Снимите переднюю крышку ИБП и каждого блока дополнительных батарей,

как показано на рисунке 7.

2. В нижней части передней панели ИБП аккуратно открутите винты на заглушке,

закрывающей намеченное отверстие для проводников.

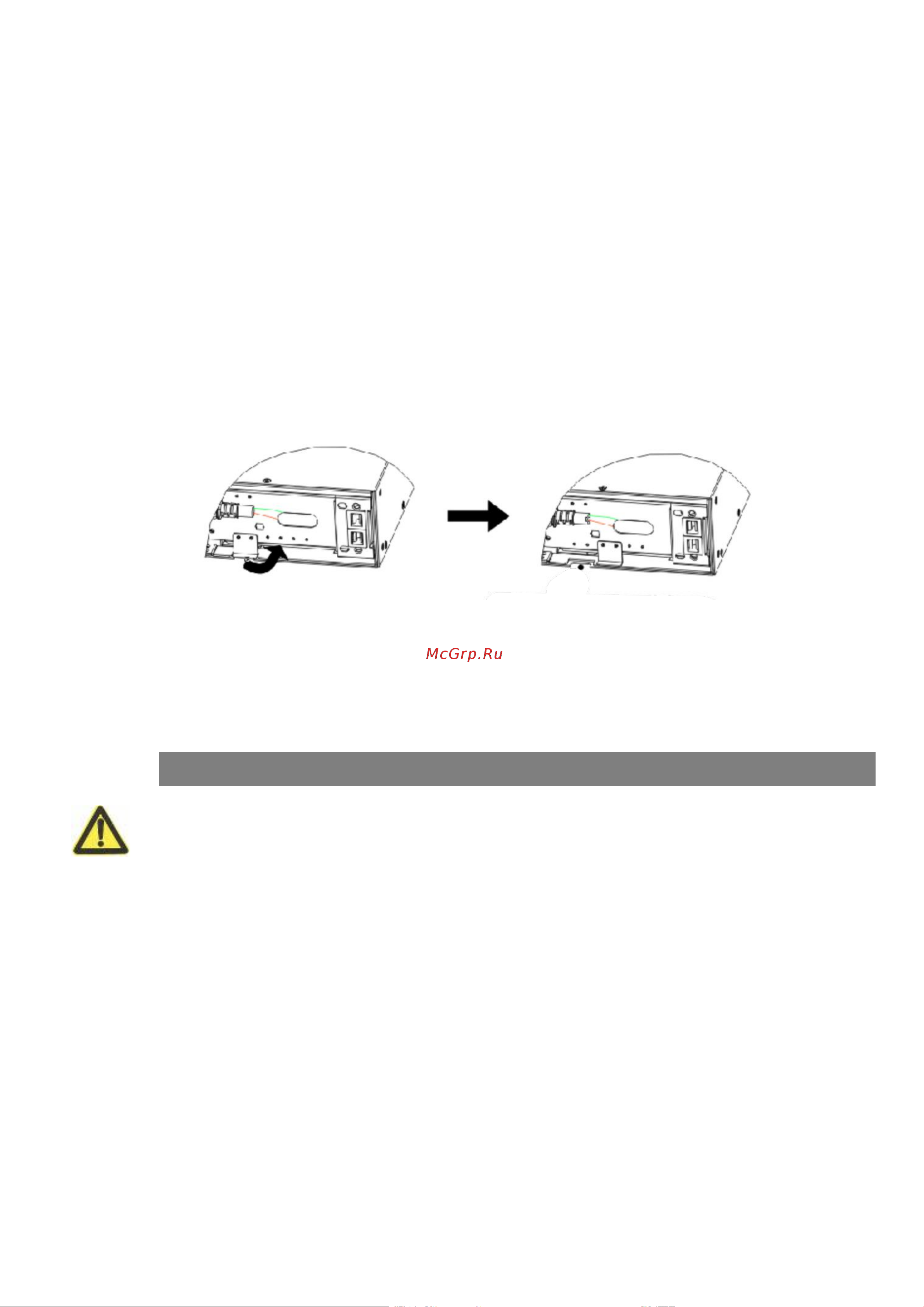

Рисунок 10 – Открытие крышки

3. Если вы подключите несколько дополнительных блоков батарей, проделайте

тоже самое с каждым дополнительным блоком батарей, так как показано на

рисунке 10.

ВНИМАНИЕ

При соединении блока аккумуляторов с ИБП может образоваться

небольшое искрение. Это нормально и не причинит вреда персоналу.

Быстро вставьте кабель блока в разъем аккумулятора ИБП так, чтобы

образовалось надежное соединение.

4. Подключите разъёмы ДББ к ИБП так как показано на рисунке 11. К ИБП может

быть подключено до четырех блоков батарей. Внутри ДДБ два типа разъёмов:

двухпроводные (черный и красный) соединяются между собой, т.к. это

параллельные линейки АКБ внутри блока батарей; трехпроводные

предназначены для подключения блоков батарей между собой, а так же для

соединения с ИБП.

5. Подключите разъемы ДББ к ИБП так как показано на рисунке 11. К ИБП может

быть подключено до четырех блоков батарей. Для подключения второго блока

батарей отсоедините разъем от первого блока, аккуратно потяните его, чтобы

продлить провод к разъему следующего блока. Далее повторяйте процедуру

для следующих блоков. (см. рисунок 11).
