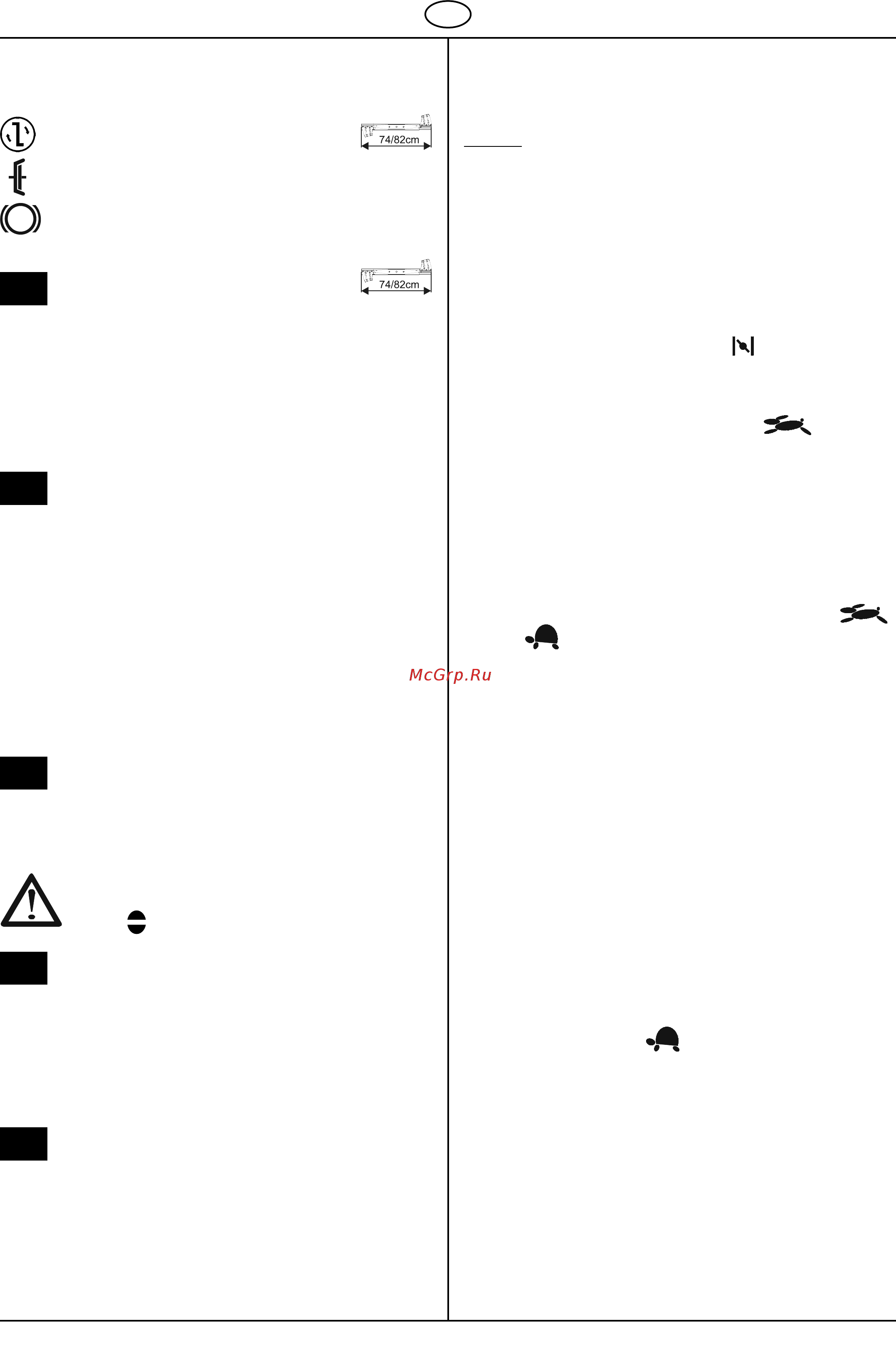

NL 15
NL
Betekenis van de symbolen op de
foetpedalen
voetpedaal links: maaiwerk inschakelen
voetpedaal rechts: koppeling
rem
Voetpedaal links: "maaiwerk"
Het maaiwerk wordt door neerdrukken van het linker
voetpedaal ingeschakeld.
De voet kan dan van het pedaal genomen worden, omdat
deze in de neergedrukte positie blijft.
Wordt het voetpedaal opnieuw neergedrukt, wordt de
arrêteerhefboom ontkoppeld.
Voetpedaal rechts: "Koppeling/rem"
Als het pedaal half wordt ingedrukt, wordt er ontkoppeld.
Als men het pedaal volledig intrapt dan wordt er
ontkoppeld en wordt de schijfremmvan de aandrijving
gebruikt.
Als het voetpedaal volledig is ingedrukt, kan door de
blokkeerhendel in te drukken (met de hak van de
schoen) (naar links het voetpedaal in de functie "rem"
worden vastgezet.
Door het voetpedaal opnieuw in te drukken wordt de
vergrendeling opgeheven - de vergrendelhendel gaat terug
naar de beginstand.
Schakelhendel (voor hydrostaataandrijving)
Instelbare standen van de versnellingsbak
Vooruit rijden - traploos instelbare,
achteruit rijden - traploos instelbaar en een stand met
onbelaste loop.
Om veiligheidsredenen moet de schakelhendel bij het laten
opkomen van de koppeling van de rijaandrijving altijd in de
vrijstand staan.
Schakelhendel (voor transmissie met 5
versnellingen)
Met de schakelhendel kunnen:
5 versnellingen vooruit,
1 versnelling achteruit en
1 stand met onbelaste loop worden ingeschakeld.
Instelhendel voor
Maaihoogteomzetting
Met de instelhendel wordt het maaimes opgetild of
neergelaten.
Er zijn zes standen beschikbaar. Om van een hogere in een
lagere stand te komen, moet bij het ontgrendelen de
drukknop op het uiteinde van de hendel worden ingedrukt.
Om in een hogere stand te komen moet u de hendel alleen
maar naar boven de gewenste stand in te trekken.
INGEBRUIKNEMING
Het starten van de motor
Attentie !
Controleer het oliepeil elke keer voordat u de machine gebruikt!
Uitlaatgassen van de motor bevatten koolmonoxide, een reukloos
en dodelijk gas. Start daarom de motor niet in slecht geventileerde
of gesloten ruimten.
• Neem plaats op de chauffeursstoel.
• Trap het rechter voetpedaal (koppeling/rem) volledig in
- eventueel met vergrendelhendel vastzetten.
- Het maaimes mag niet zijn ingeschakeld!
• Bij koude start de gashendel op CHOK zetten.
Type: 18 PS / 20 PS
CHOKE - knop uittrekken.
• Bij een warme motor de gashendel op SNEL zetten.
• Contactsleutel in contactslot steken.
• Contactsleutel naar rechts naar stand "II" (start) draaien.
• Als de motor loopt, contactsleutel loslaten. (De contactsleutel
springt automatisch naar stand "I" terug.)
• Een startpoging mag slechts ong. 5 sec. duren, zodat de startaccu
niet onnodig wordt belast.
• Zodra de motor loopt, de gashendel in een stand tussen
en zetten.
Type: 18 PS / 20 PS
CHOKE - knop terugschuiven tot deze hoorbaar vastklikt.
Als de chokeknop met lopende motor in de uitgetrokken stand
blijft, levert de motor geen optimaal vermogen (motor rookt,
bougies komen onder het roet, verhoogd benzineverbruik).
Hydrostaataandrijving
s’Winters – bij temperaturen beneden 0°C
• Koppeling/rempedaal loslaten.
• Motor starten en de schakelhendel voor de hydrostaataandrijving
ca. 30 seconden in de vrijloop zetten – Optimalisering viscositeit
van de transmissieolie
• Pas dan gaan rijden.
• Voordat het aaimes wordt ingeschakeld, moet de motor enkele
minuten warmlopen.
Het afzetten van de motor
• Schakel het maaimes uit.
• Gashendel openzetten .
• Rempedaal helemaal indrukken - indien nodig rempedaal
vastzetten.
• Contactsleutel naar links in stand "0" zetten.
• Als de gazontractor niet gebruikt wordt of zonder toezicht is, de
contactsleutel uit het slot halen en rempedaal vastzetten!
