470616_b | 04/2012 15
Heckauswurf
D
Kontrollleuchten
Brems- und Kupplungspedal
Das Brems- und Kupplungspedal ( 3, Seite 3) erfüllt drei Funktionen.
■ Kupplung: Wenn das Pedal ( 3, Pos. a) nicht niedergedrückt ist, sind Motor und Getriebe verbunden (eingekuppelt) und
befinden sich damit im Fahrmodus. Der Traktor bewegt sich bei eingeschaltetem Motor entsprechend der vorgewählten Ge-
triebestufe vorwärts. Wenn Sie das Pedal ( 3, Pos. a) halb niederdrücken kuppelt das Getriebe aus. Es wird die Verbindung
zwischen Motor und Getriebe getrennt. Der Rasentraktor wird langsamer und bleibt letztendlich stehen.
■ Bremse: Wenn Sie das Pedal ( 3, Pos. a) ganz niederdrücken wird die Bremse am Getriebe betätigt, der Traktor bremst ab.
■ Feststellbremse: Wenn Sie bei niedergedrücktem Brems-/Kupplungspedal ( 3, Pos. a) mit der Ferse den Feststellhebel
( 3, Pos. b) nach innen drücken wird die Bremse arretiert. Durch erneutes Niederdrücken des Pedals wird die Bremse
gelöst.
2, Pos.

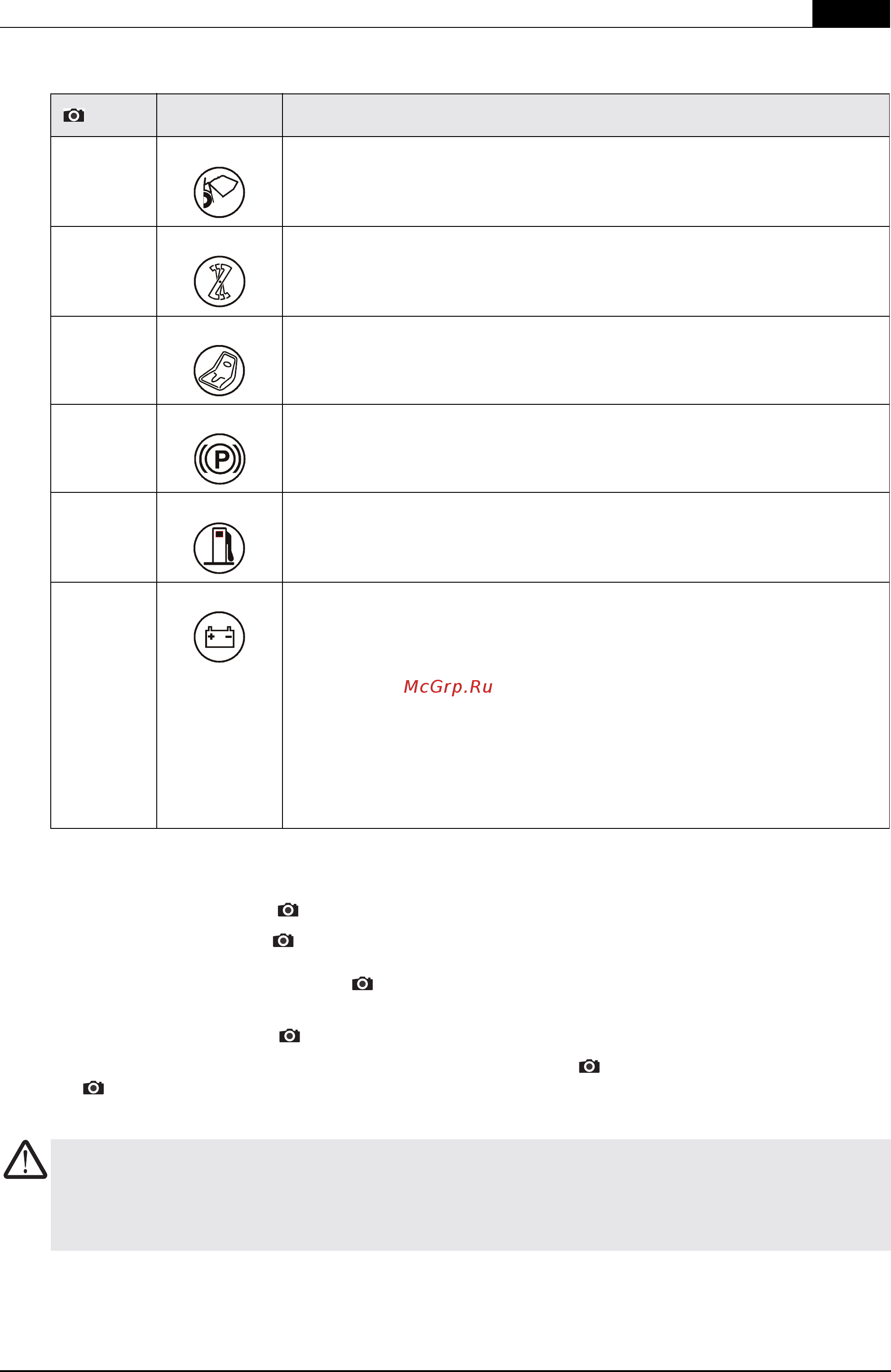

Bezeichnung Die Anzeige leuchtet:
a Grasfangbox bei abgenommener Grasfangbox oder wenn diese nicht vorschriftsmässig geschlossen
ist.
b Mähwerk wenn das Mähwerk zugeschaltet ist.
c Fahrersitz wenn der Fahrer vom Traktor absteigt bei:
■ laufendem Motor (Bremse ist arretiert)
d Bremse wenn die Bremse betätigt wird und bei arretierter Bremse.
e Tankanzeige sich nur noch eine Kraftstoffrestmenge von maximal ca. 1,5 Litern im Tank befindet.
f Starterbatterie 1. bei laufendem Motor:
■ bei defekter oder tief entladener Starterbatterie.
■ Kabelzuleitung Motor – Batterie unterbrochen.
■ Sicherung defekt (15 A-blau).
■ Lichtmaschine am Motor defekt.
2. bei stehendem Motor:
■ bei tief entladener Starterbatterie.
Hinweis: Suchen Sie bei Aufleuchten dieser Anzeige die Fachwerkstatt auf.
Vorsicht!
Gefahr durch zu schnelle Betätigung des Brems-/Kupplungspedals.
Achten Sie darauf Motor und Getriebe immer langsam einzukuppeln. Lassen Sie dazu das niedergedrückte Pedal nur langsam
los. Sie vermeiden dadurch eine ruckartige Vorwärtsbewegung des Traktors.
