38 Manual de instrucciones original
Tractor cortacésped
E
2.3 Dispositivos de seguridad y protección
Los dispositivos de protección incluyen sobre todo:
■ Interruptor de contacto del freno
■ Interruptor de contacto del mecanismo de corte
■ Interruptor de contacto del recogedor de hierba
■ Interruptor de contacto del asiento
■ Cubiertas del mecanismo de corte

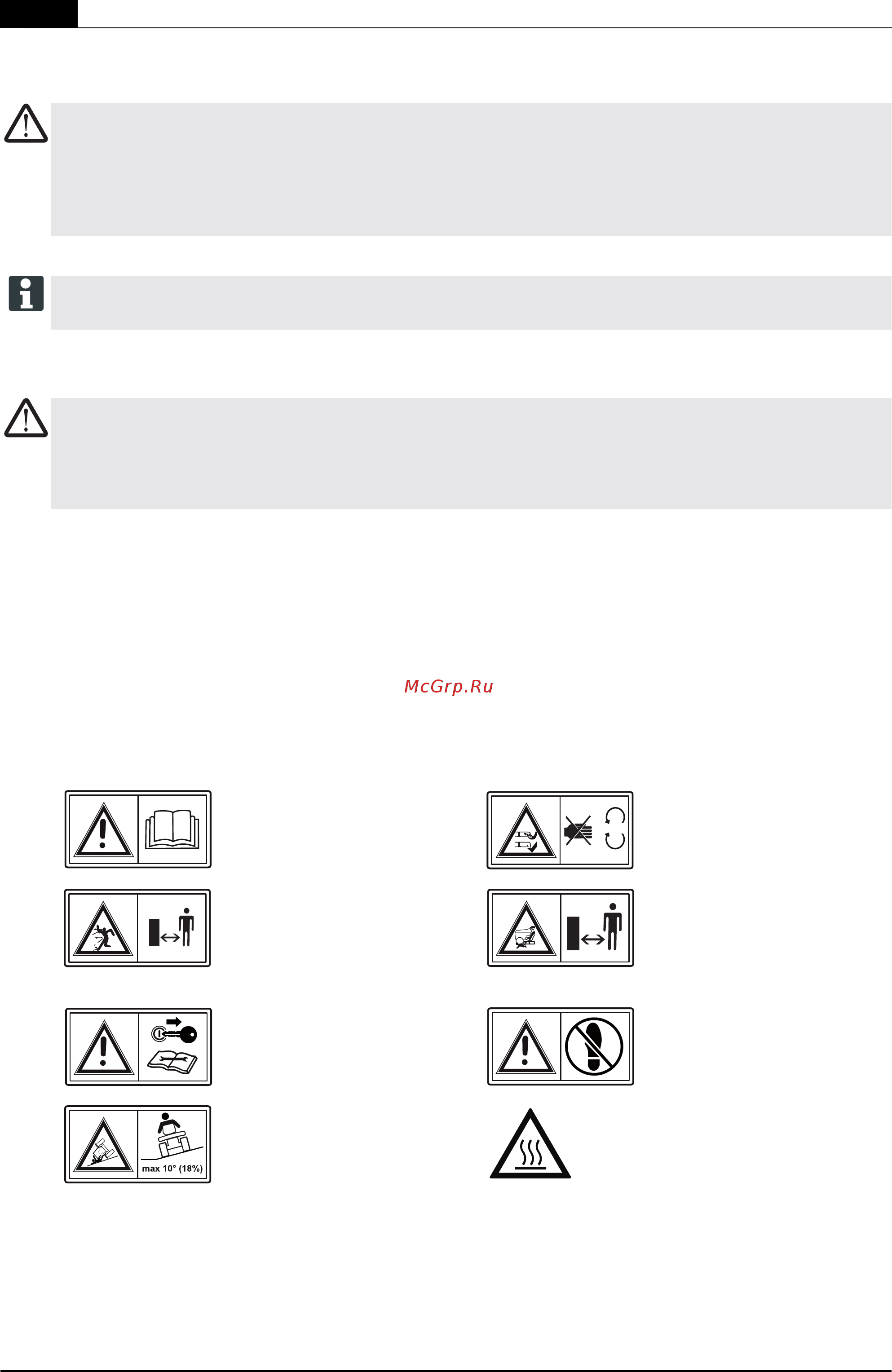

2.4 Símbolos de seguridad del tractor
¡Advertencia!
Peligros por sobrecarga del tractor cortacésped.
Especialmente en caso de usar el remolque, tenga en cuenta que no se sobrepasen las inclinaciones de subida/bajada ni
la cargas remolcadas admisibles. Si se superan estos valores, la capacidad de frenado del tractor podría ser insuficiente
y podrían provocarse situaciones de peligro.
Tenga en cuenta que el tractor cortacésped no cuenta con permiso de circulación, es decir que no puede circular por
vías públicas.
¡Advertencia!
Peligro porque se han retirado o manipulado los dispositivos de protección.
Se prohíbe el uso con los dispositivos de protección retirados o manipulados.
Los dispositivos de protección defectuosos deben repararse o sustituirse inmediatamente.
¡Lea el manual de instrucciones
antes de utilizar el aparato!
¡Atención, peligro!
Mantenga las manos y los
pies alejados de los mecanismos
de corte.
¡No permita que se acerquen
terceras personas a la zona
de peligro!
Mientras se corta el césped
deben mantenerse alejados de
la zona de trabajo las demás
personas, en particular los niños,
y los animales.
Antes de los trabajos de
mantenimiento y reparación
saque la llave de contacto.
Peligro: ¡No pisar aquí!
¡No circule por pendientes de más
de 10° (18%) de inclinación!
Peligro de quemaduras por
superficies calientes.
