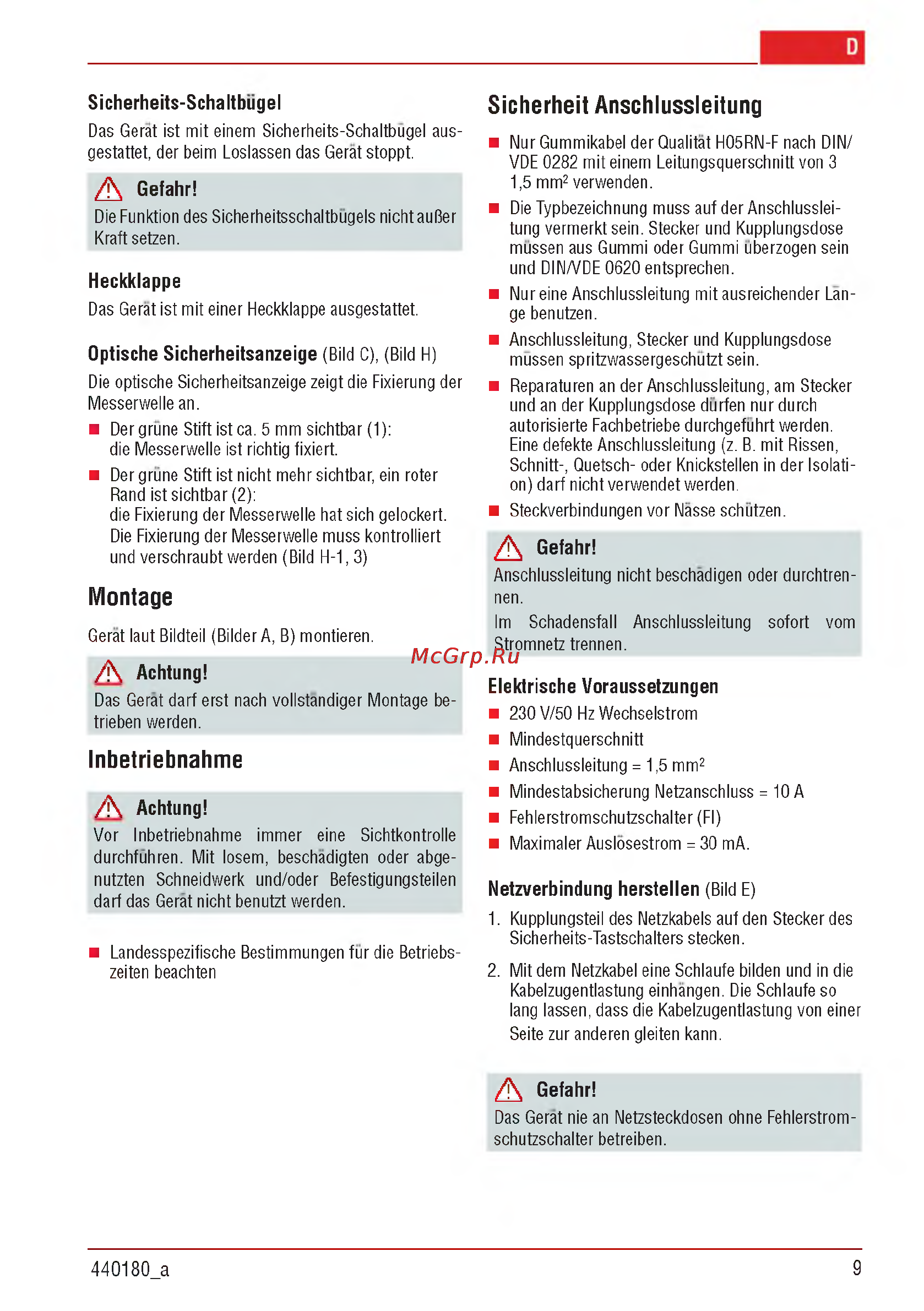

Sicherheits-Schaltbugel
Das Gerat ist mit einem Sicherheits-Schaltbugel aus-
gestattet, der beim Loslassen das Gerat stoppt.
A Gefahr!
Die Funktion des Sicherheitsschaltbugels nicht auBer
Kraft setzen.
Heckklappe
Das Gerat ist mit einer Heckklappe ausgestattet.
Optische Sicherheitsanzeige (Bild C), (Bild H)
Die optische Sicherheitsanzeige zeigt die Fixierung der
Messerwelle an.
Der grune Stift ist ca. 5 mm sichtbar (1):
die Messerwelle ist richtig fixiert.
Der grune Stift ist nicht mehr sichtbar, ein roter
Rand ist sichtbar (2):
die Fixierung der Messerwelle hat sich gelockert.
Die Fixierung der Messerwelle muss kontrolliert
und verschraubt werden (Bild H-1, 3)
Montage
Gerat laut Bildteil (Bilder A, B) montieren.
/ \ Achtung!
Das Gerat darf erst nach vollstandiger Montage be-
trieben werden.
Inbetriebnahme
/ \ Achtung!
Vor Inbetriebnahme immer eine Sichtkontrolle
durchfuhren. Mit losem, beschadigten oder abge-
nutzten Schneidwerk und/oder Befestigungsteilen
darf das Gerat nicht benutzt werden.
Landesspezifische Bestimmungen fur die Betriebs-
zeiten beachten
Sicherheit Anschlussleitung
Nur Gummikabel der Qualitat H05RN-F nach DIN/
VDE 0282 mit einem Leitungsquerschnitt von 3
1,5 mm2 verwenden.
Die Typbezeichnung muss auf der Anschlusslei-
tung vermerkt sein. Stecker und Kupplungsdose
mussen aus Gummi oder Gummi uberzogen sein
und DIN/VDE 0620 entsprechen.
Nur eine Anschlussleitung mit ausreichender Lan
ge benutzen.
Anschlussleitung, Stecker und Kupplungsdose
mussen spritzwassergeschutzt sein.
Reparaturen an der Anschlussleitung, am Stecker
und an der Kupplungsdose durfen nur durch
autorisierte Fachbetriebe durchgefuhrt werden.
Eine defekte Anschlussleitung (z. B. mit Rissen,
Schnitt-, Quetsch- oder Knickstellen in der Isolati-
on) darf nicht verwendet werden.
Steckverbindungen vor Nasse schutzen.
A Gefahr!
Anschlussleitung nicht beschadigen oder durchtren-
nen.
Im Schadensfall Anschlussleitung sofort vom
Stromnetz trennen.
Elektrische Voraussetzungen
230 V/50 Hz Wechselstrom
Mindestquerschnitt
Anschlussleitung = 1,5 mm2
Mindestabsicherung Netzanschluss = 10 A
Fehlerstromschutzschalter (FI)
Maximaler Auslosestrom = 30 mA.
Netzverbindung herstellen (Bild E)
1. Kupplungsteil des Netzkabels auf den Stecker des
Sicherheits-Tastschalters stecken.
2. Mit dem Netzkabel eine Schlaufe bilden und in die
Kabelzugentlastung einhangen. Die Schlaufe so
lang lassen, dass die Kabelzugentlastung von einer
Seite zur anderen gleiten kann.
A Gefahr!
Das Gerat nie an Netzsteckdosen ohne Fehlerstrom-
schutzschalter betreiben.
440180_a
9
