13
Сборка оборудования

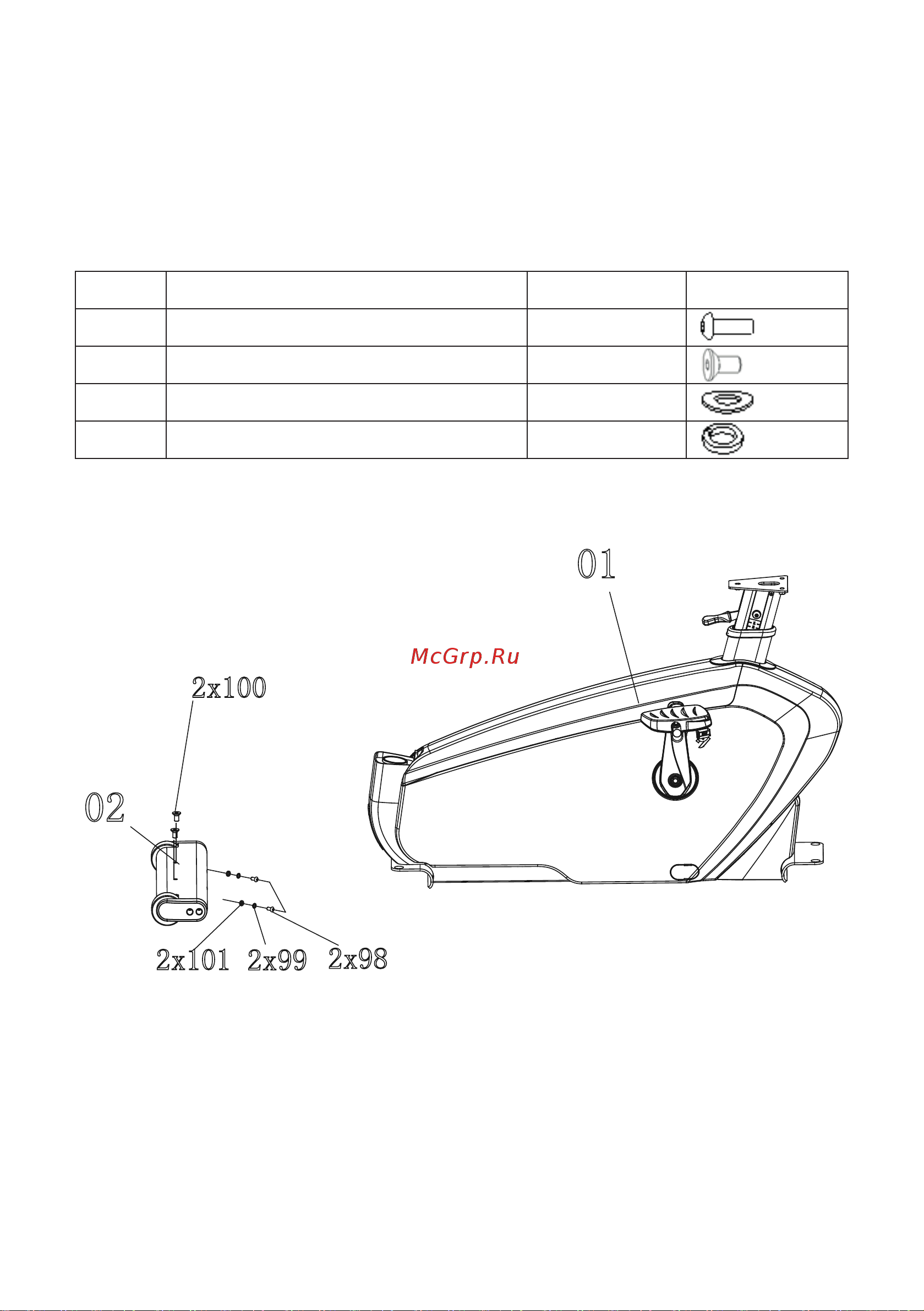

ШАГ 1:
1. Откройте комплект крепежа №1.
2. Используйте гаечный ключ на М6, чтобы прикрепить передний стабилизатор (02) к
основной раме (01) с помощью комплекта крепежа ниже.
02
01
2x98
2x100
2x99
2x101
№ Наименование Кол-во Рисунок
98 Винт M10×20 2
100 Винт M10×20 2
101 Шайба Ø11×Ø18×0.8 2
99 Шайба пружинная Ø10.2×Ø15.4×3.0 2
