DFC NETS JG-BB-62202 [4/9] Рис 3

РИС. 4

Прикрепите

горизонтальную трубку

(#12) к трубкам (#2) с

помощью болтов (#24) и

гаек (#27), как показано на

РИС. 4. Затем вставьте

L-образные трубки (#1) в

трубки (#2) и закрепите

конструкцию с помощью

пружинного фиксатора.

См. РИС. 4.

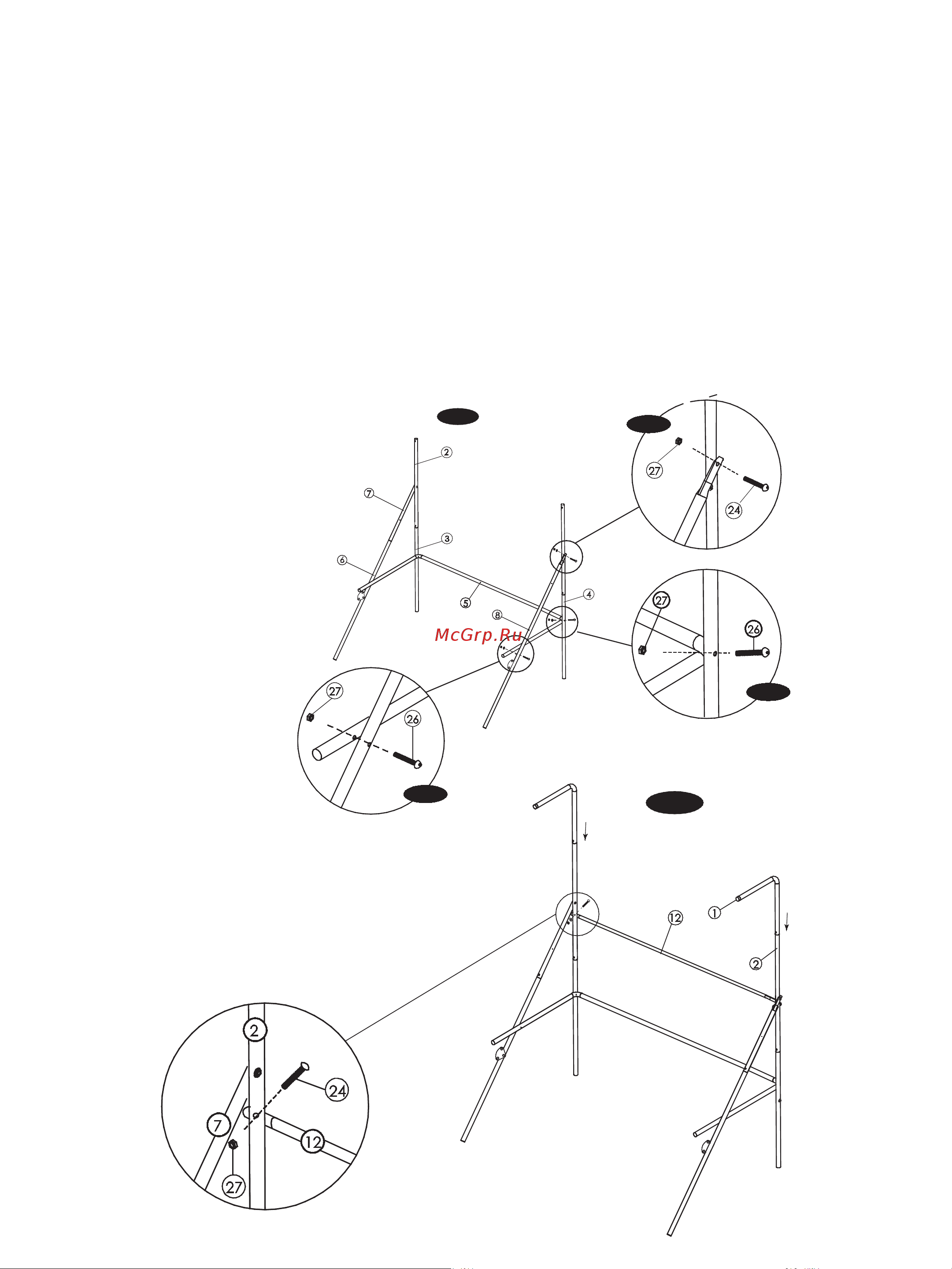

РИС. 3

Прикрепите U-образную перекладину (#5) к левой (#3) и правой (#4) стойкам с

помощью болтов (#26) и гаек (#27), как показано на РИС. 3A.

Примечание: Будьте внимательны, чтобы не перепутать левую и правую стойки.

РИС. 3Б

Прикрепите левую (#6) и правую (#8) опорные трубки к U-образной перекладине (#5)

с помощью болтов (#26) и гаек (#27), как показано на РИС. 3Б.

Примечание: Будьте внимательны, чтобы не перепутать левую и правую опорные

трубки.

РИС. 3В

Соедините опорные трубки (#7) и трубки (#2) с помощью болтов (#24) и гаек (#27),

РИС. 3A

как показано на РИС. 3В.

РИС. 3

РИС. 3В

РИС. 3А

РИС. 3Б

РИС. 4
