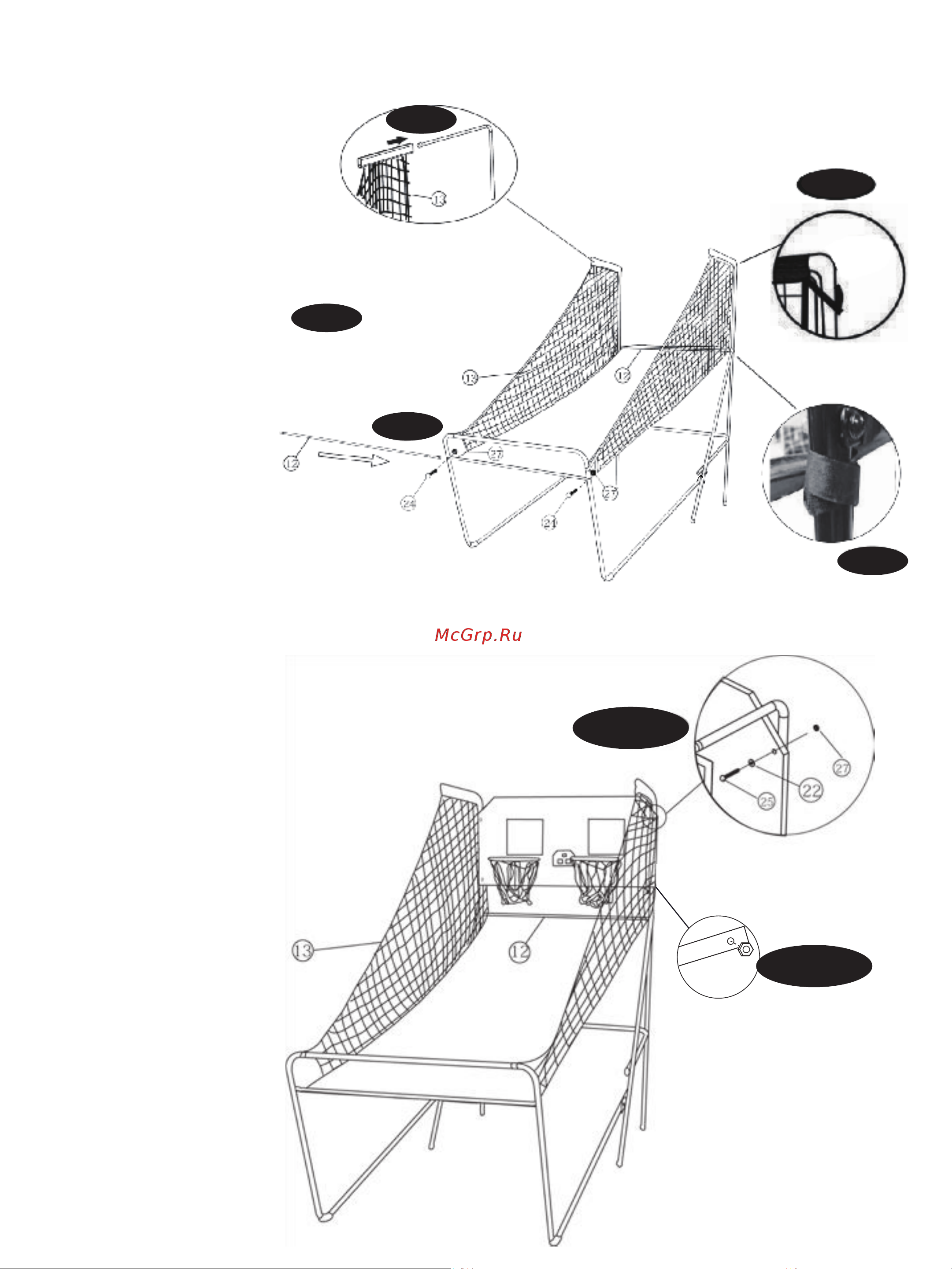

РИС. 9
Установите
наклонную раму с
сеткой по бокам
(#13) на опорные
трубки, как показано
на РИС.9A, 9Б и 9В.
Расположите
горизонтальную
трубку (#12) в
передней части
наклонной рамы и
закрепите её на
U-образной
перекладине (#11) с
помощью болтов
(#24) и гаек (#27),
как показано на
РИС. 9Г.
РИС. 10
С помощью второго
человека поднимите
щит (#21) и
установите его на
L-образные трубки
(#1). Закрепите
полученную
конструкцию с
помощью болтов
(#25), шайб (#22) и
гаек (#27), как
показано на РИС.10A.
Установите в
отверстия на задней
поверхности щита
выступы устройства
возврата мяча (#13) с
помощью болтов (#25)
и гаек (#27), как
показано на РИС.10Б.
Выступы
Задняя
поверхность щита
РИС. 10A
РИС. 10Б
РИС. 9A
РИС. 9
РИС. 9В
РИС. 9Б
РИС. 9A
