левой нейл. гайкой 1/2” (17L). Установите колпачок S13 (31) на болт M8x50 (26).

Примечание: Болт 1/2” для левой U-образной скобы (16L) и болт 1/2” для правой

U-образной скобы (16R) отмечены буквами «L» (левый) и «R» (правый).

Прикрепите левую педаль (36) на левую платформу педали (2L) тремя болтами M6x40

(29), шайбами Ø6 (28), и нейл. гайками M6 (27).

Прикрепите кожухи педалей-A/B (33L, 33R) на левую платформу (2L) двумя

самонарезающимися винтами с плоскоконической головкой и крестообразным

шлицем ST4.2x25 (66).

Повторите предыдущий шаг, чтобы прикрепить правую нижную рукоятку (3R) на

правую горизонтальную ось передней стойки (5) и правую U-образную скобу (23) на

правый коленчатый рычаг (78).

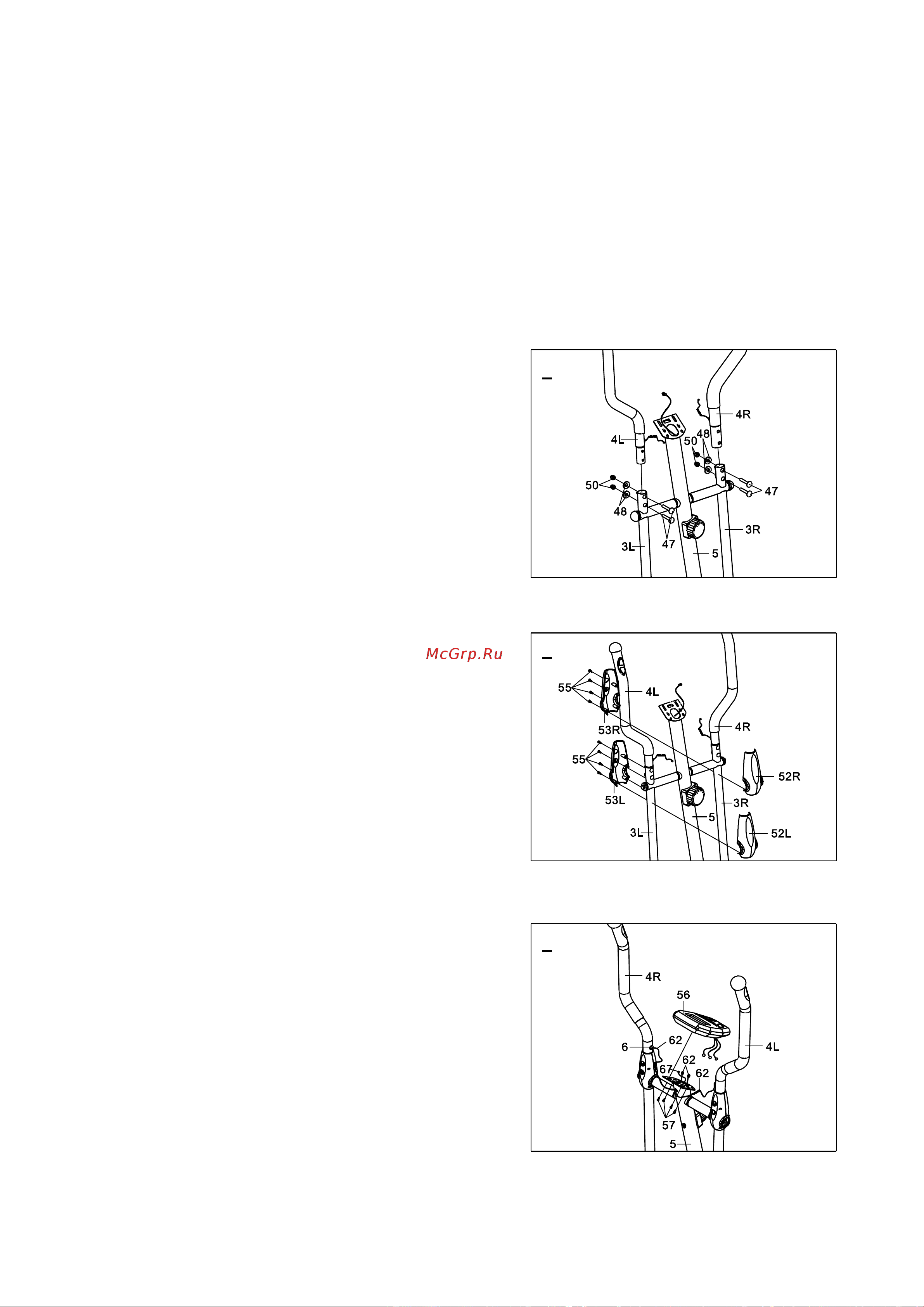

4. Установка правой и левой рукояток.

Прикрепите правую/левую рукоятку (4R, 4L) на

правую/левую нижнюю рукоятку (3R, 3L)

четырьмя болтами M6x35 (47), изогнутыми

шайбами Ø6 (48), и колпачковыми гайками M6

(50).

5. Установка левого/правого кожуха

рукоятки-A/B.

Прикрепите левый кожух рукоятки-A (52L) и

левый кожух рукоятки-B (53L) на левую нижнюю

рукоятку (3L) четырьмя шурупами ST2.9x12 (55).

Прикрепите правый кожух рукоятки-A (52R) и

правый кожух рукоятки-B (53R) на правую

нижнюю рукоятку (3R) четырьмя шурупами

ST2.9x12 (55).

6. Установка компьютера.

Снимите четыре болта M5x12 (57) с задней

панели компьютера (56).

Вставьте пружинные провода пульсового датчика

(62) правой/левой рукоятки (4R, 4L) в отверстие

на передней стойке (5) и затем вытяните их из

верхнего отверстия передней стойки (3).

Подсоедините провод датчика I (67) и пружинные

провода пульсового датчика (62) к проводам,

выходящим из компьютера (56), и затем

прикрепите компьютер (56) к верху передней

стойки четырьмя (5) болтами M5x12 (57), которые

Вы ранее сняли.
