HouseFit HB-8166ELL [10/15] Сборка
9

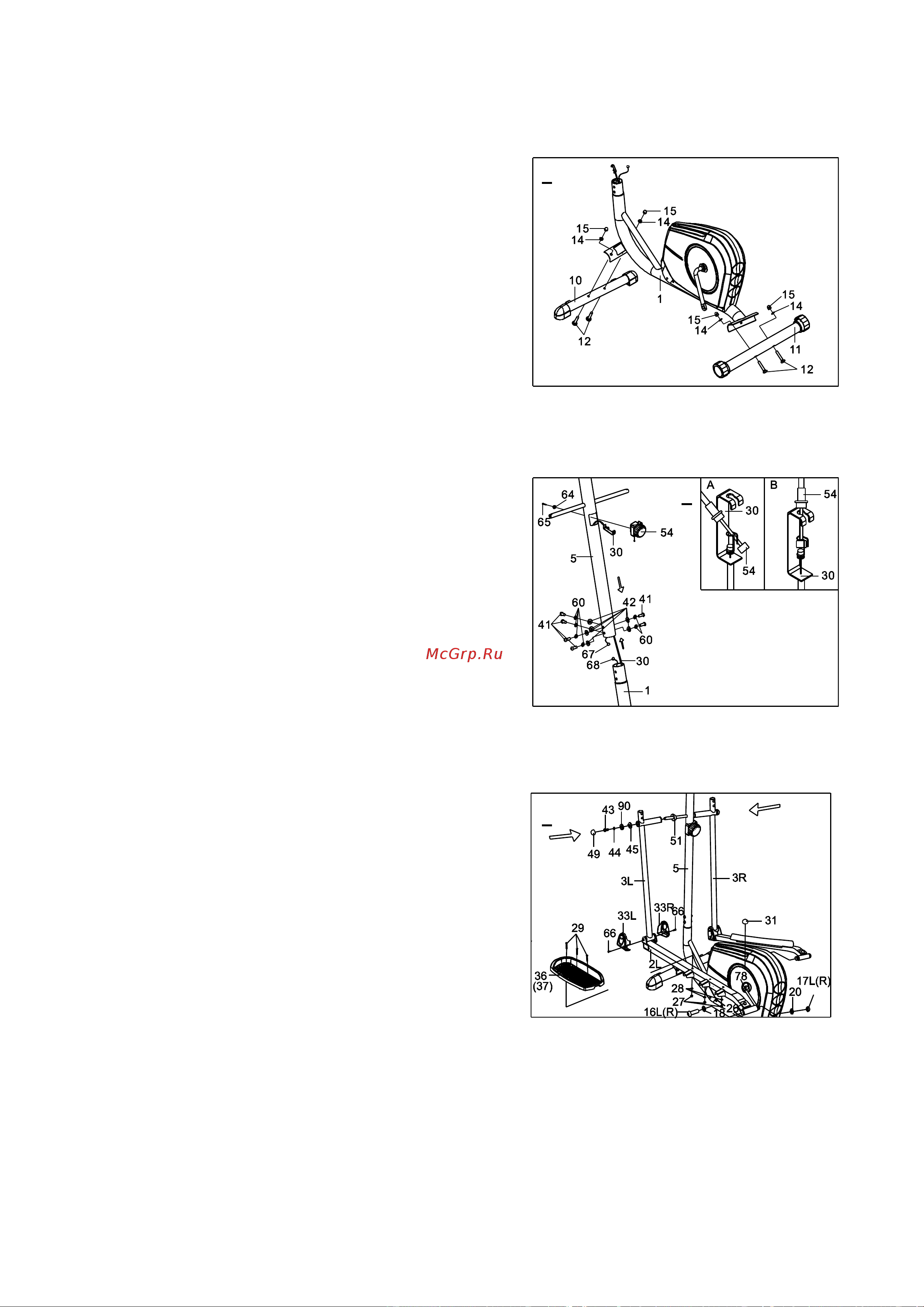

СБОРКА
1. Установка переднего/заднего
стабилизаторов.
Прикрепите передний стабилизатор (10) к
передней изогнутой пластине основной рамы (1)
двумя болтами M10x57 (12), бол. изогнутыми
шайбами Ø10 (14) и колпачковыми гайками M10
(15).
Прикрепите задний стабилизатор (11) к задней
изогнутой пластине основной рамы (1) двумя
болтами M10x57 (12), бол. изогнутыми шайбами
Ø10 (14), и колпачковыми гайками M10 (15).
2. Установка передней стойки и маховика
регулятора натяжения.
Снимите шесть болтов M8x16 (41), пружинные
шайбы Ø8 (60) и изогнутые шайбы Ø20xØ8 (42) с
трубки основной рамы (1).
Проденьте натяжной трос (30) сквозь нижнее
отверстие передней стойки (5) и вытяните его из
квадратного отверстия передней стойки (5).
Подсоедините провод датчика II (68) основной
рамы (1) к проводу датчика I (67) передней стойки
(5).
Вставьте переднюю стойку (5) в трубку основной
рамы (1) и закрепите шестью болтами M8x16 (41),
пружинными шайбами Ø8 (60) и изогнутыми
шайбами Ø20xØ8 (42), которые Вы ранее сняли.
Снимите изогнутую шайбу Ø20xØ5.2 для
маховика регулятор натяжения (64) и болт M5x25
для маховика регулятор натяжения (65) с
маховика (54). Прикрепите конец троса маховика
регулятора натяжения (54) к пружинному крюку
натяжного троса (30), как показано на рис. A
схемы 2. Потяните трос маховика регулятора
натяжения (54) вверх и вставьте в щель
металлической скобы натяжного троса (30), как
показано на рис. B схемы 2. Прикрепите маховик
регулятора натяжения (54) к передней Стойке (5)
изогнутой шайбой Ø20xØ5.2 маховика
регулятора натяжения (64) и болтом M5x25
маховика регулятора натяжения (65), которые Вы
ранее сняли.
3. Установка правой/левой рукояток,
правой/левой платформ педалей,
правой/левой педали, и кожухов педали-A/B.
Снимите два болта M10x18 (43), пружинные
шайбы Ø18xØ10x2 (44), Большая шайбы Ø10 (90), и шайбы Ø28x5 (45) с левой и
правой горизонтальных осей передней стойки (5). Затем прикрепите левую нижную
рукоятку (3L) на левую горизонтальную ось передней стойке (5) одним болтом M10x18
(43), пружинной шайбой Ø18xØ10x2 (44), Большая шайбой Ø10 (90) и шайбой Ø28x5
(45), которые Вы ранее сняли. Установите колпачок S16 (49) на болт M10x18 (43).
Прикрепите левую U-образную скобу (23) к левому коленчатому рычагу (78) одним
болтом 1/2” (16L), волнистой шайбой Ø28xØ17x0.3 (18), пружинной шайбой Ø20 (20) и
1
2
3
