Эллипсоид магнитный HOUSEFIT HВ-8164ELL

4. Установка подвижных рукояток (левой & правой)

a. Установить два ограничителя (9) и гнутые шайбы Ø16 (47) с правой стороны

горизонтальной оси передней вертикальной стойки (14).

b. Вставить правую подвижную рукоятку (6R) с правой стороны горизонтальной оси на

передней вертикальной стойке (14) , закрепить еѐ пластиковой Ø8 шайбой (53), Ø8

большой шайбой (49), шайбой (51), спец.шайбой (16), и болтом M8X16 (36).

c. Одеть заглушку (7) на болт M8X16 (36) – теперь рукоятка должна двигаться свободно.

d. Повторите то же самое для установки левой подвижной рукоятки (6L) с левой стороны

горизонтальной оси на передней вертикальной стойке (14). См.рис.6.

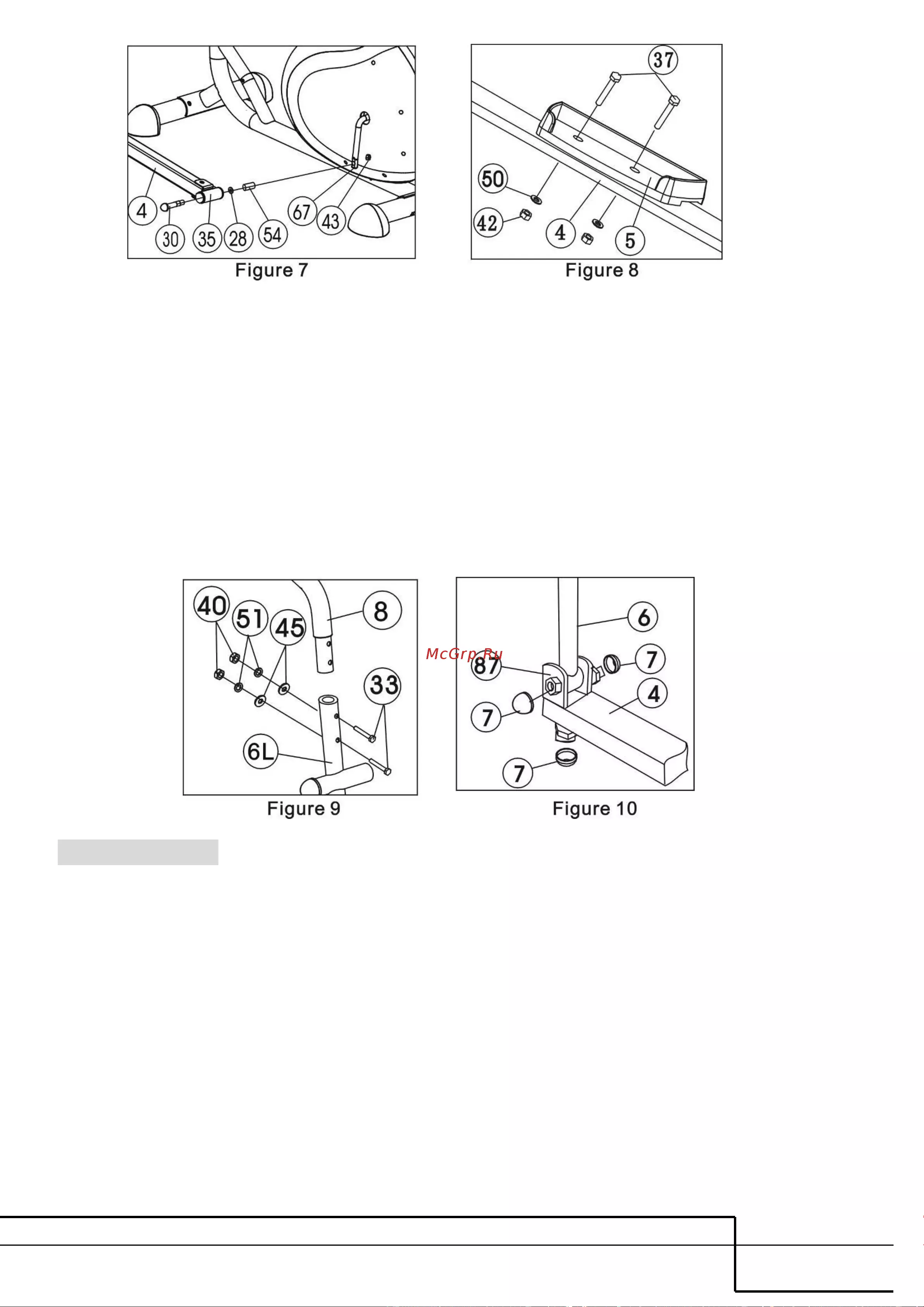

5. Установка опорно-педальных трубок (правой & левой)

a. Вставить левую опорно-педальную трубку (4) через задний зажим-кронштейн (35) ,

закрепить шайбой (28) , вставить втулку педальной оси (54) в левую педальную ось (30)

b. Закрепить педальную ось (30) на шатуне (67) и затянуть при помощи усилителя (106) и

левой блок-гайки. Повторите то же самой для сборки правой опорно-педальной трубки

(4) с правой стороны педальной оси (30). См.рис. 7.

6. Установка педалей.

Установить левую педаль (5L) на левой опорно-педальной трубке (4) , закрепить ее 4

болтами M8x50 (37), ф8 шайбами (50), и блок-гайкой M8 (42). Проделайте то же самое

для установки правой педали (5R) на правой опорно-педальной трубке (4) . См.рис.8
