Эллипсоид магнитный HOUSEFIT HВ-8164ELL

ИНСТРУКЦИЯ ПО СБОРКЕ

ВНИМАНИЕ:

Обязательно строго следовать инструкции для правильной и быстрой сборки эллипсоида.

1. Установка передней опорной ножки

Присоединить опорные ножки (3)&(2) к основной части (1), закрепить их 4 болтами

M10X70 (83), ф10 шайбами (46), ф10 гнутыми шайбами (91) и M10 колпачковой гайкой (84).

(СМ. Рис 1 и 2)

2. Установка передней вертикальной стойки

Положите конец нагрузочного троса (12) в крючок на контроллере нагрузки (21) , как

показано на рис 3, фигура А.

Потяните наргузочный трос вверх и положите его в паз кронштейна контроллера нагрузки

(21) как показано на рис 3, фигура В

Соедините нагрузочный трос с контроллером нагрузки (21) полностью как показано на рис

3, фигура С.

Соедините концы компьютерного провода (26) и сенсорного провода (25), выходящих из

основной части (1) . Вставьте переднюю вертикальную стойку (14) в трубку на основной

части (1) и закрепите ее 6 болтами (38), шайбами (51) и арочными шайбами (45) , как

показано на рис 3, фиг.Д.

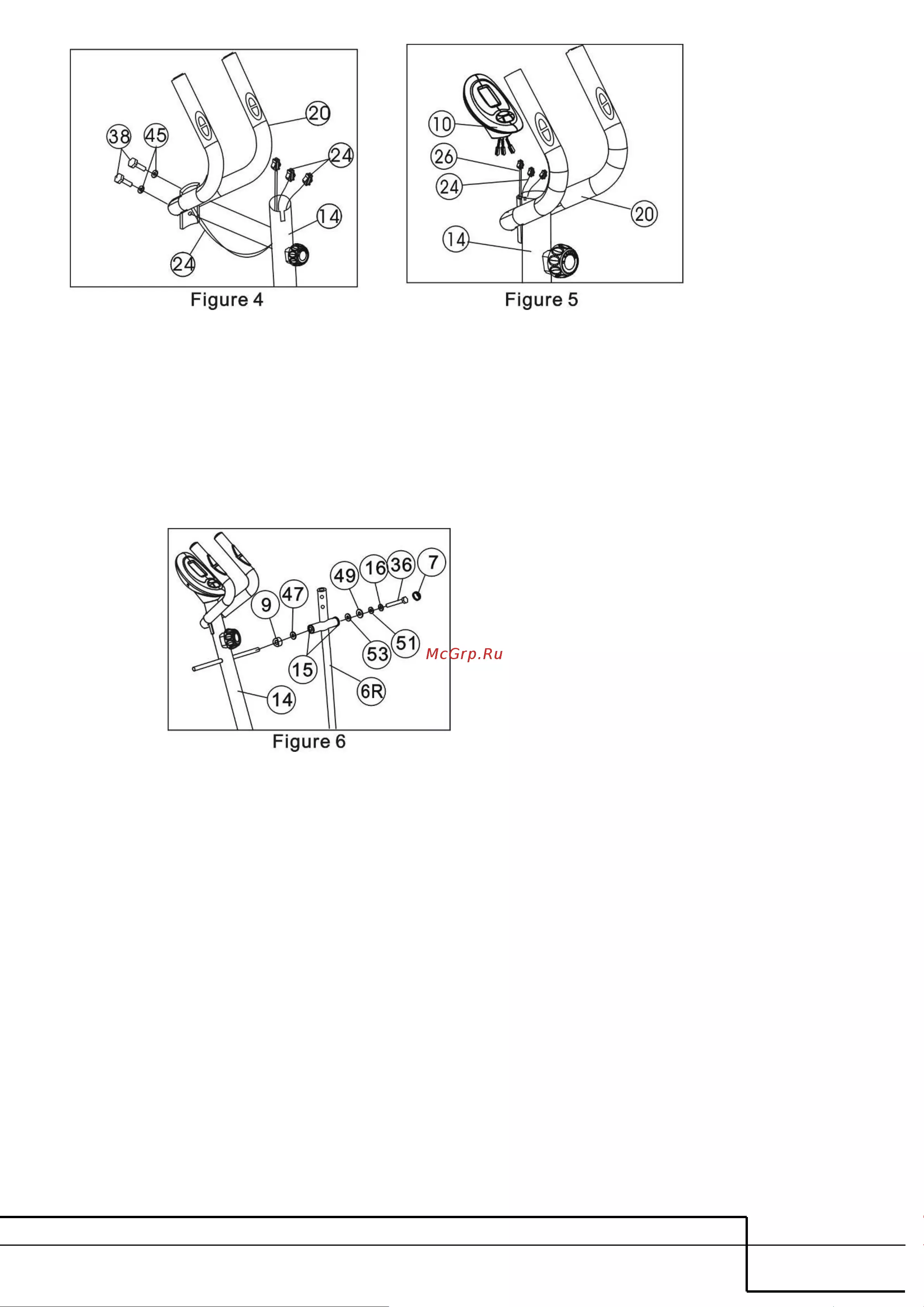

3. Установка сенсоров и компьютера

a. Вставить компьютерный провод (24) в отверстие на тыльной стороне передней

вертикальной стойки (14) , и вытянуть его через верхнее отверстие стойки .

Установить сенсорные рукоятки (20) на видимых отверстиях на стойке (14) , закрепить

их 2 болтами M8X20 (38),гнутыми шайбами(45). (См.Рис. 4)

b. Вставить провод пульсометра (24) и компьютерный провод (26) в отверстия на

тыльной стороне компьютера (10).

c. Установить компьютер (10) на верхней платформе вертикальной стойки (14) .

(См.рис.5)
