Степпер HOUSEFIT HS-5035
11
шайбы (29) и гайки (28). Установите шайбы (29) под каждой головкой винта и под каждой
гайкой (28). Вставьте предохранительный штифт (31) во второе отверстие основной рамы (1).
Установите заглушки (35) на шестигранные гайки (30) и гайки (28). При подключении опорной
рамы (24) к нижней части основной рамы (1), убедитесь, что шестигранная гайка (30) находится
в верхнем отверстии и предохранительный штифт (31) вставлен в нижнее отверстие.
Прикрепите две педали (12 R + L) к опоре педалей (22), используя два крестообразных винта
(10), два пружинных зажима (50) и две шайбы (11).

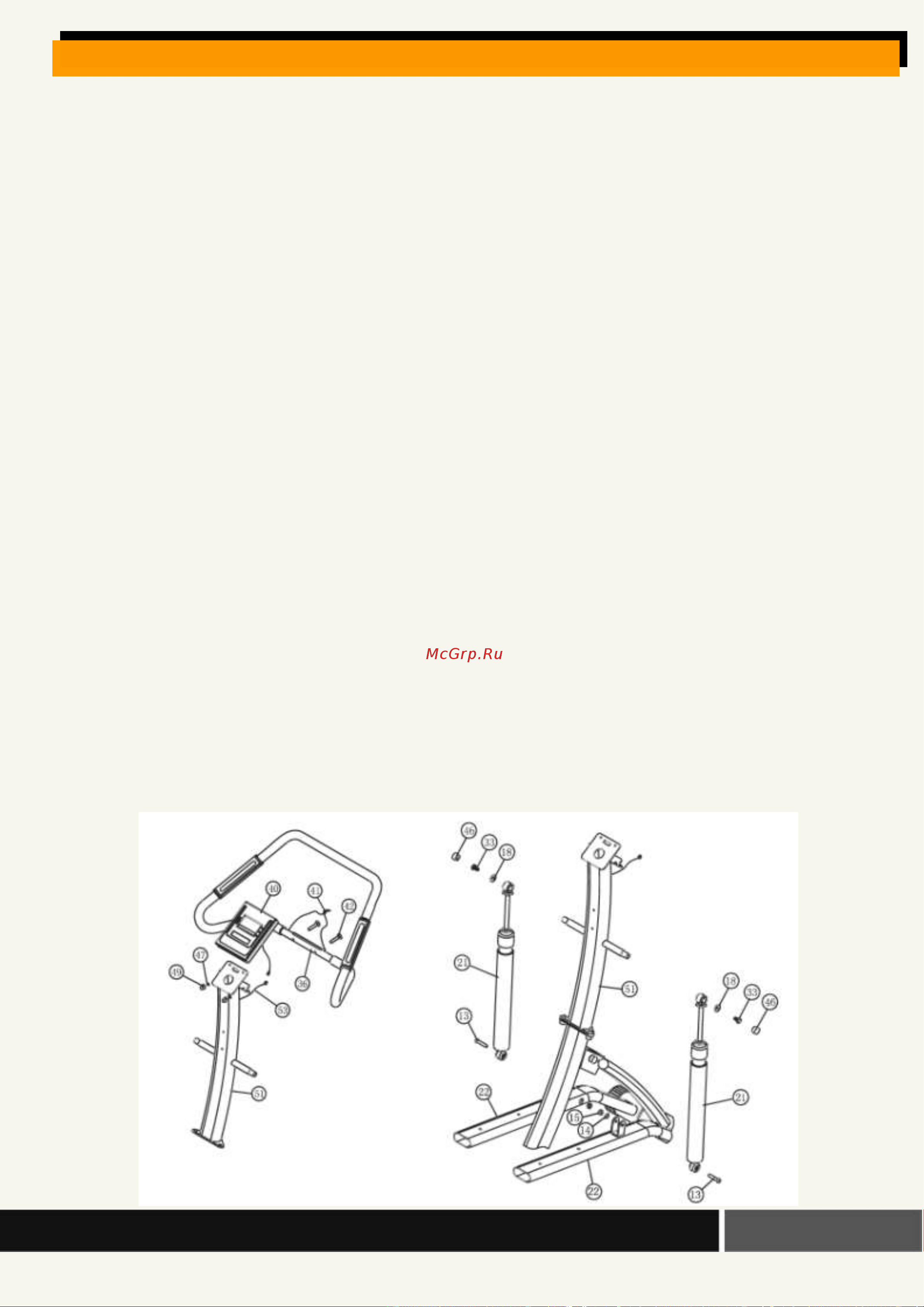

Шаг 5. Сборка верхней и нижней части основной рамы. Удерживая верхнюю часть основной
рамы (51) близко к нижней части основной рамы (1) подключите два провода датчика (52 + 53).
Проверьте подключение проводов, иначе сигнал не будет передаваться на компьютер. Провода
должны быть расположены на внутренней стороне рамы и не должны торчать, чтобы
предотвратить повреждение или сдавливание проводов. Установите верхнюю часть основной
рамы (51) на нижнюю часть основной рамы (1), используя три винта (17), три шайбы (14) и три
гайки. Прикрепите три пластиковые крышки (46) на гайки (15). Убедитесь, что все винты
затянуты во избежание вибрации во время тренировки.
Шаг 6. Сборка гидравлических цилиндров. Прикрепите оба гидравлических цилиндра (21) к
верхней части основной рамы (51), используя один болт с шестигранной головкой (33) и одну
шайбу (18) для каждого цилиндра. Установите две пластмассовые крышки (46) на два болта с
шестигранной головкой (33). Теперь вставьте два гидравлических цилиндра (21) в вилку из двух
опор педалей (22) и закрепите их одним винтом (13), шайбой (14) и гайкой (15). Цилиндр имеет
двенадцать уровни сопротивления: чем больше число, тем выше сопротивление. Поверните
верхнюю часть цилиндра по часовой стрелке для увеличения сопротивления. Номер, на
который указывает стрелка - точный диапазон. Всегда проверяйте, чтобы один и тот же уровень
сопротивления был установлен на обоих цилиндрах.
