РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
82
ВНИМАНИЕ!
Установка значения программируемой функции 2-13 должна
производиться квалифицированным специалистом при
инсталляции системы, в соответствии с параметрами автомобиля,
в который производится установка. Неправильная установка
значения данной программируемой функции может привести
к ухудшению ресурса и выходу из строя узлов автомобиля.
Если Вы не уверены в выборе значения данной функции,
проконсультируйтесь с техническими специалистами дилера этой
марки автомобилей в Вашем регионе.
Программируемая функция 2-14: «Максимальное время
вращения стартера»
Эта функция позволяет установить максимально возможное время
вращения стартера при попытке автоматического запуска при
использовании любого типа датчика работы двигателя.
Данная программируемая функция имеет четыре значения:
1) 2 сек. (заводское значение).
2) 4 сек.
3) 8 сек.
4) 10 сек.
ВНИМАНИЕ!
Установка значения программируемой функции 2-14 должна
производиться квалифицированным специалистом при инсталляции
системы, в соответствии с параметрами автомобиля, в который
производится установка. Неправильная установка значения данной
программируемой функции может привести к ухудшению ресурса
и выходу из строя узлов автомобиля. Если Вы не уверены в выборе
значения данной функции, проконсультируйтесь с техническими
специалистами дилера этой марки автомобилей в Вашем регионе.
Программируемая функция 2-15: «Увеличение
минимального времени вращения стартера с ростом числа
попыток запуска»
Эта функция позволяет установить интервал времени, на который
увеличивается минимальное время вращения стартера при каждой
SCHER-KHAN MAGICAR 4
11

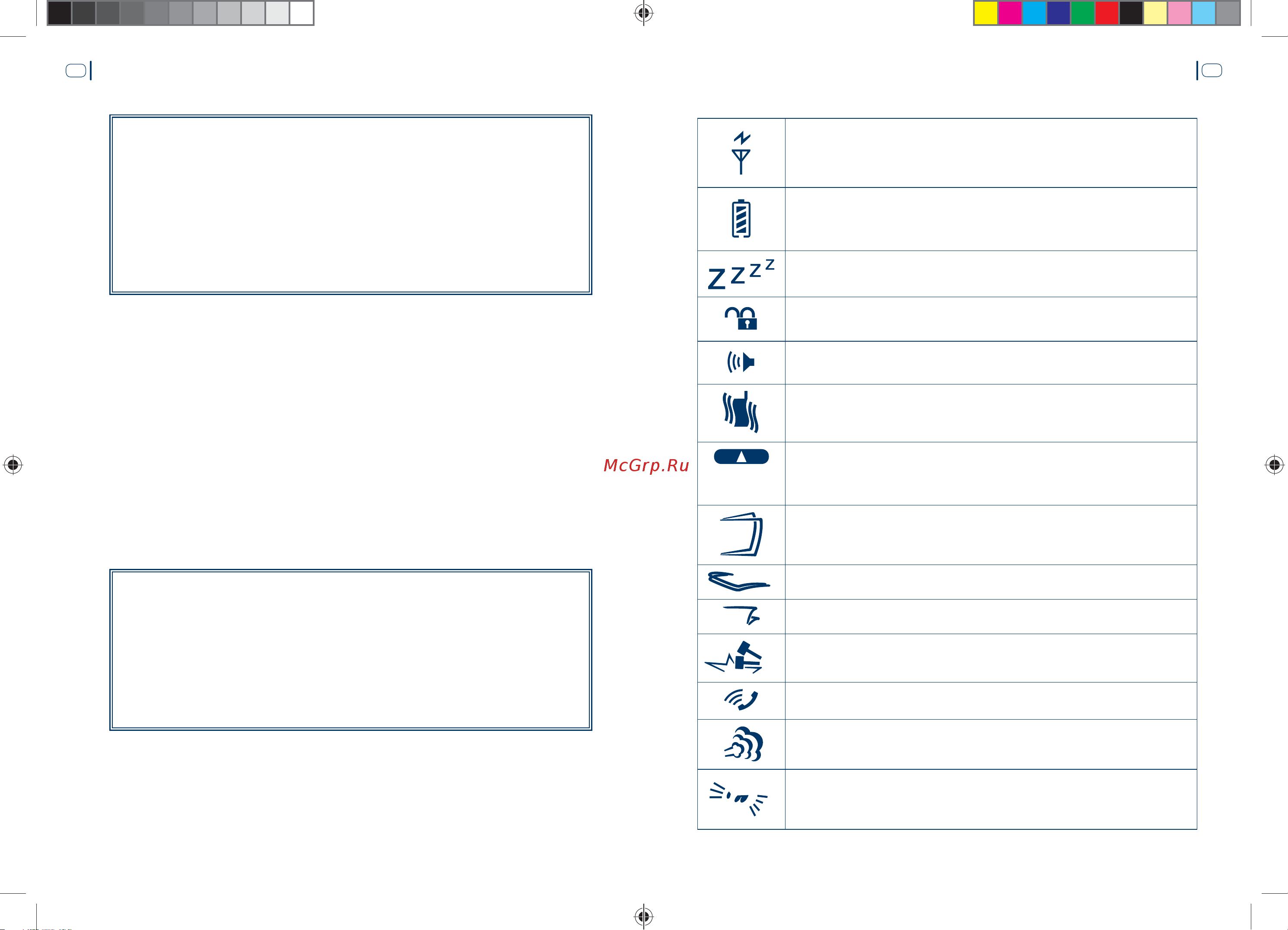

Символы на дисплее брелока-коммуникатора
Индикатор работы передатчика брелока-коммуникатора
Индикатор разряда элемента питания брелока-коммуникатора
и времени работы в режиме автоматического запуска двига-
теля
Индикатор режима VALET
Индикатор состояния режима охраны. Индикатор запирания и
отпирания замков в режиме VALET
Индикатор включения сигналов сирены
Индикатор отключения датчика удара и дополнительного
датчика
Индикаторы включения режимов автоматического запуска
двигателя по таймеру, «Турбо», «Свободные руки» и пассивной
постановки на охрану
Индикатор открытой двери
Индикатор открытого капота
Индикатор открытого багажника
Индикатор тревоги, вызванной датчиком удара или дополни-
тельным датчиком
Индикатор вызова владельца автомобиля
Индикатор работающего двигателя и тревоги, вызванной
включением зажигания
Индикатор работы световой сигнализации
SK-MAGICAR_4_USER.indd Spread 11 of 46 - Pages(82, 11)SK-MAGICAR_4_USER.indd Spread 11 of 46 - Pages(82, 11) 23.03.2009 17:14:0023.03.2009 17:14:00
