РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
12

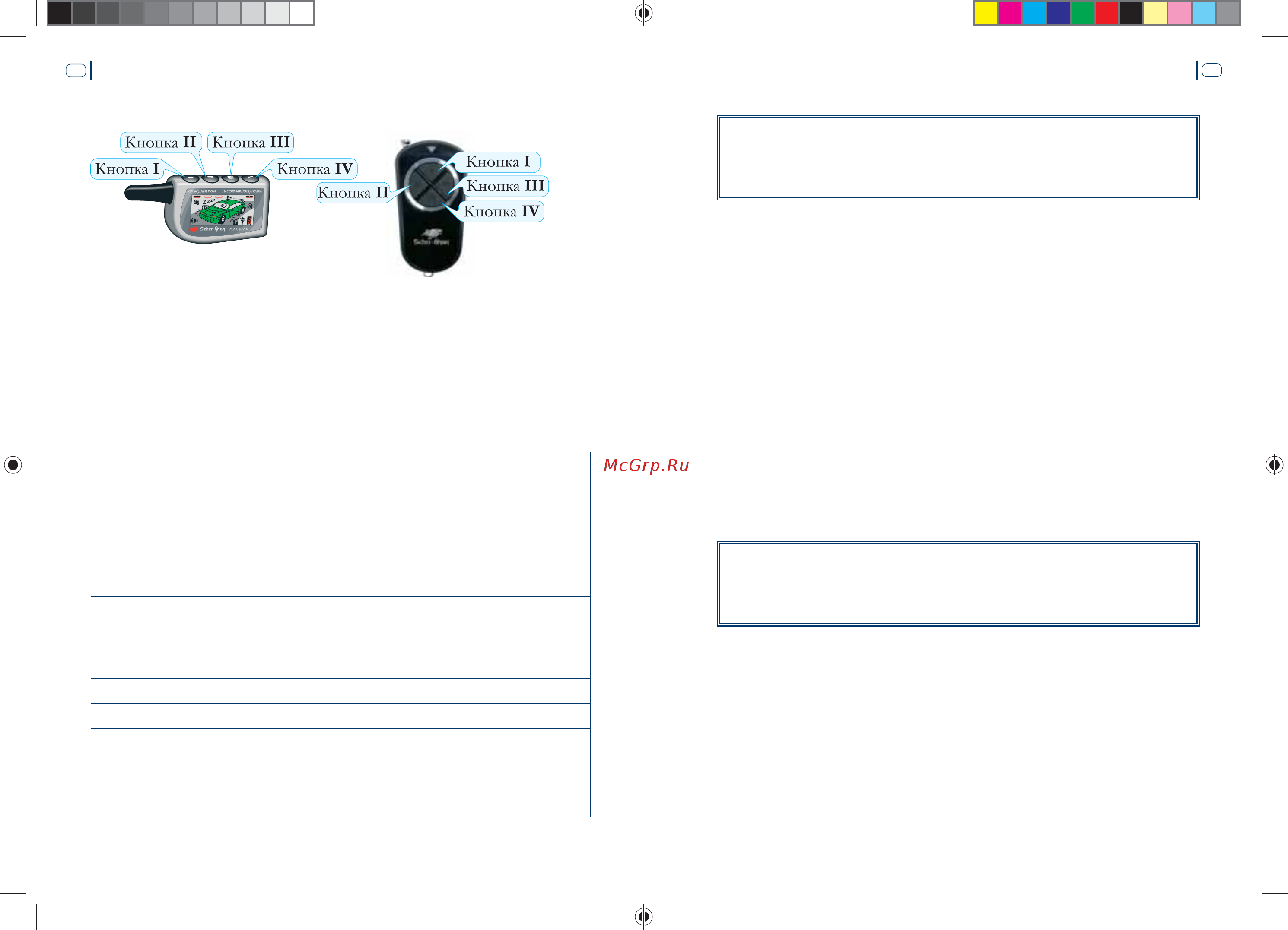

Соответствие кнопок основного и дополнительного
брелоков.
Назначение кнопок брелока-коммуникатора
Пример обозначений:
I - быстрое (0,5 сек.) нажатие кнопки
I– - длительное (2 сек.) нажатие кнопки
(I+II) - быстрое (0,5 сек.) одновременное нажатие кнопок (комбинация
кнопок)
(I+II)– - длительное (2 сек.) одновременное нажатие кнопок (комбинация
кнопок)
Номер
кнопки
Время
нажатия
Функция (режим)
I
0,5 сек. Включить режим охраны
Прекратить режим тревоги
Включить блокировку стартера/зажигания
Закрыть замки
Поиск автомобиля
II
0,5 сек. Выключить режим охраны
Прекратить режим тревоги
Выключить блокировку стартера/зажигания
Открыть замки
III
0,5 сек. Включить/выключить подсветку дисплея
IV
0,5 сек. Проверка состояния системы
I–
2 сек. Включить/выключить режим «Паника» или
JackStop™
II–
2 сек. Дистанционный запуск/выключение двигателя
Перехват зажигания в ручном режиме
SCHER-KHAN MAGICAR 4
81
ВНИМАНИЕ!
Установка значения программируемой функции 2-11 должна
производиться квалифицированным специалистом при инсталляции
системы, в соответствии с выбранным назначением выхода
дополнительного канала 2.
Программируемая функция 2-12: «Использование датчика
температуры»
Эта функция определяет режим работы входа запуска двигателя в разъеме
CN 10 (см. схему 1, стр. 16 «Руководства по установке») и позволяет
разрешить или запретить использование датчика температуры
SCHER-KHAN TE-1 при автоматическом запуске двигателя.
Данная программируемая функция имеет два значения:
1) Датчик температуры не используется. Вход работает в режиме
автоматического запуска двигателя от внешнего устройства (заводское
значение).
2) Датчик температуры SCHER-KHAN TE-1 используется для
ограничения числа автоматических запусков при запуске двигателя по
таймеру. Очередной запуск двигателя по таймеру не произойдет, если
температура воздуха будет выше установленного значения.
ВНИМАНИЕ!
Установка значения программируемой функции 2-12 должна
производиться квалифицированным специалистом при инсталляции
системы, в соответствии с выбранным назначением входа датчика
запуска двигателя.
Программируемая функция 2-13: «Минимальное время
вращения стартера»
Эта функция позволяет установить минимальное время вращения стартера
при попытке автоматического запуска при использовании любого типа
датчика работы двигателя.
Данная программируемая функция имеет четыре значения:
1) 0,6 сек. (заводское значение). 3) 1,2 сек.
2) 0,8 сек. 4) 2 сек.
SK-MAGICAR_4_USER.indd Spread 12 of 46 - Pages(12, 81)SK-MAGICAR_4_USER.indd Spread 12 of 46 - Pages(12, 81) 23.03.2009 17:14:0223.03.2009 17:14:02
