8

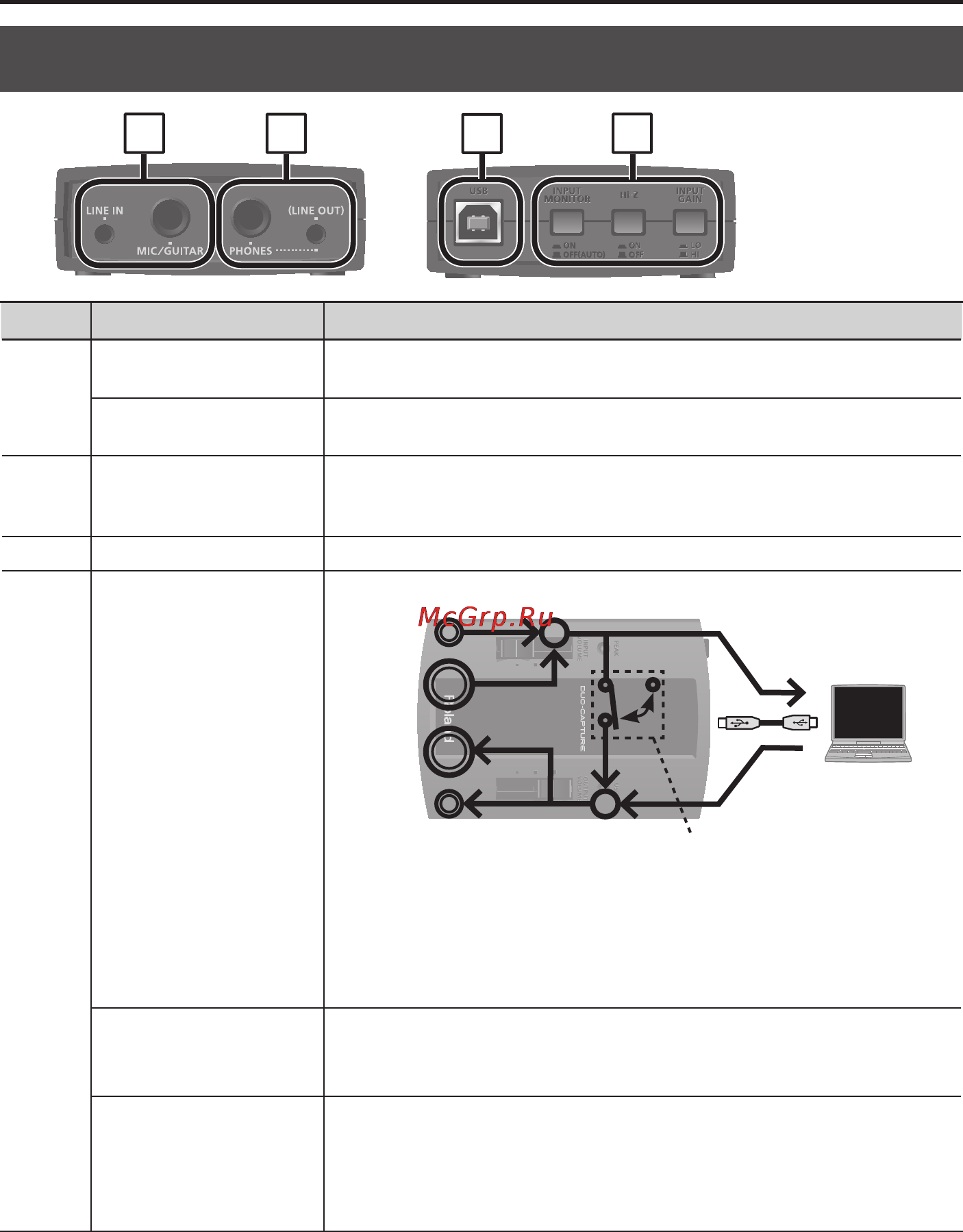

Описание панелей
Лицевая и тыльная панели
6
7
8
9
№ Имя Описание
6
Разъем LINE IN
Служит для подключения аудиоустройств линейного уровня. Входной
уровень устанавливается слайдером [INPUT VOLUME] (*1).
Разъем MIC/GUITAR
Служит для подключения гитар или динамических микрофонов. Входной
уровень устанавливается слайдером [INPUT VOLUME] (*1).
7 Разъем PHONES
Служит для подключения наушников. Громкость устанавливается слайде-
ром [OUTPUT VOLUME]. Стерео миниджек справа можно использовать в
качестве линейного выхода (LINE OUT).
8 Разъем USB Служит для подключения к DUO-CAPTURE кабеля USB.
9
Кнопка [INPUT MONITOR]
Определяет, будет или нет входной сигнал поступать на разъем PHONES.
+
LINE IN
MIC/
GUITAR
PHONES
+
Кнопка [INPUT MONITOR]
ON
OFF
ASIO-совмести-
мая программа
AUTO
ON: Входной сигнал поступает непосредственно на выход.
OFF (AUTO): Входной сигнал не поступает непосредственно на выход.
При использовании ASIO-совместимой программы подачу
входного сигнала непосредственно на выход можно
организовать с помощью установки ASIO Direct Monitor.
Кнопка [Hi-Z]
Определяет импеданс (сопротивление) входа MIC/GUITAR (стр. 16).
ON: Используется при подключении гитары.
OFF: Используется при подключении динамического микрофона.
Кнопка [INPUT GAIN]
Определяет чувствительность входов LINE IN и MIC/GUITAR (стр. 16).
HI: Повышенная чувствительность для согласования с динамически-
ми микрофонами.
LO: Пониженная чувствительность для согласования с аудиоустройс-
твами линейного уровня или с гитарами.
(*1): Рекомендуется использовать одновременно только один вход (LINE или MIC/GUITAR). В
противном случае, входные сигналы будут микшироваться, однако в рамках DUO-CAPTURE их
баланс установить невозможно.
