2 коротких сигнала Выключение охраны

2 коротких сигнала, затем

5 коротких сигналов

Выключение охраны и предупреждение

об обучении новым ЭК

(на протяжении пяти суток)

2 коротких сигнала

Разрешение движения при включенном

«Противоразбойном» режиме

5 коротких сигналов

Предупреждение

о скором включении блокировок

2 коротких сигнала, затем

одиночный и еще один

одиночный

Вход в режим программирования

СИГНАЛЫ БУЗЗЕРА

Выносной буззер звуковыми сигналами информирует о выключении

блокировок и включении противоугонных режимов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- напряжение питания блока PWi-50, В.................................7 - 19

- максимальное напряжение на входах блока, В...................30

- потребляемый ток в режиме “ОХРАНА”

блока PWi-50, не более, мА...............................................3

- диапазон рабочих температур:

- блока PWi-50, °С................................................................-40ч+85

- ток выхода блокировка, не более, мА.................................1000

- максимальное количество реле, подключаемых

к выходу блокировки , шт...................................................5

- ток выхода управления сиреной, не более, А......................2

- полярность сигнала включения сирены...............................”+”

- максимальное количество электронных ключей..................3

- габаритные размеры блока PWi-50, см................................7,2х5х3,1

- масса комплекта, кг.............................................................0,33

Запасной ЭК рекомендуем хранить в потайном месте автомобиля.

Это позволит в случае утери основного воспользоваться запасным ЭК.

Класс защиты IP40.

Условия транспортирования по группе Ж2, условия хранения Л по ГОСТ 15150

с учетом ГОСТ Р 50905 при перевозке. При перевозке воздушным и морским

транспортом вопрос согласуется между изготовителем и потребителем в каждом

конкретном случае.

СИГНАЛЫ СИРЕНЫ

Сирена, если она подключена, извещает окружающих в следующих

случаях:

- при включении зажигания во время охраны автомобиля (если

прошло более 70С после выключения зажигания). Сирена включается на

27С пять раз подрят. Повторное включение зажигания к включению сирены

не приводит. Сигналы сирены прерываются прикладыванием ЭК к ГС.

- в случае срабатывания противоразбойного режима сирена сериями

коротких сигналов предупреждает о скором включении блокировок.

Одновременно с включением блокировок сирена включается на 27С пять

раз подряд. Повторное включение зажигания к включению сирены не

приводит. Сигналы сирены прерываются прикладыванием ЭК к ГС.

- третье касание ГС незарегистрированным ЭК вызывает

срабатывание сирены 27С пять раз подряд.

- короткие предупредительные сигналы сирены звучат при первом и

втором касании ГС незарегистрированным ЭК.

ПРОГРАММИРОВАНИЕ СИСТЕМЫ

Программирование производится после установки на автомобиль с

помощью ЭК из комплекта.

Программируется:

- защита от разбойного нападения;

- включение блокировки встроенным реле при включенной охране или

одновременно с включением зажигания, или с задержкой на 5с;

- стирание из памяти старых и запись в память новых ЭК, количество

которых может быть от 1 до 3.

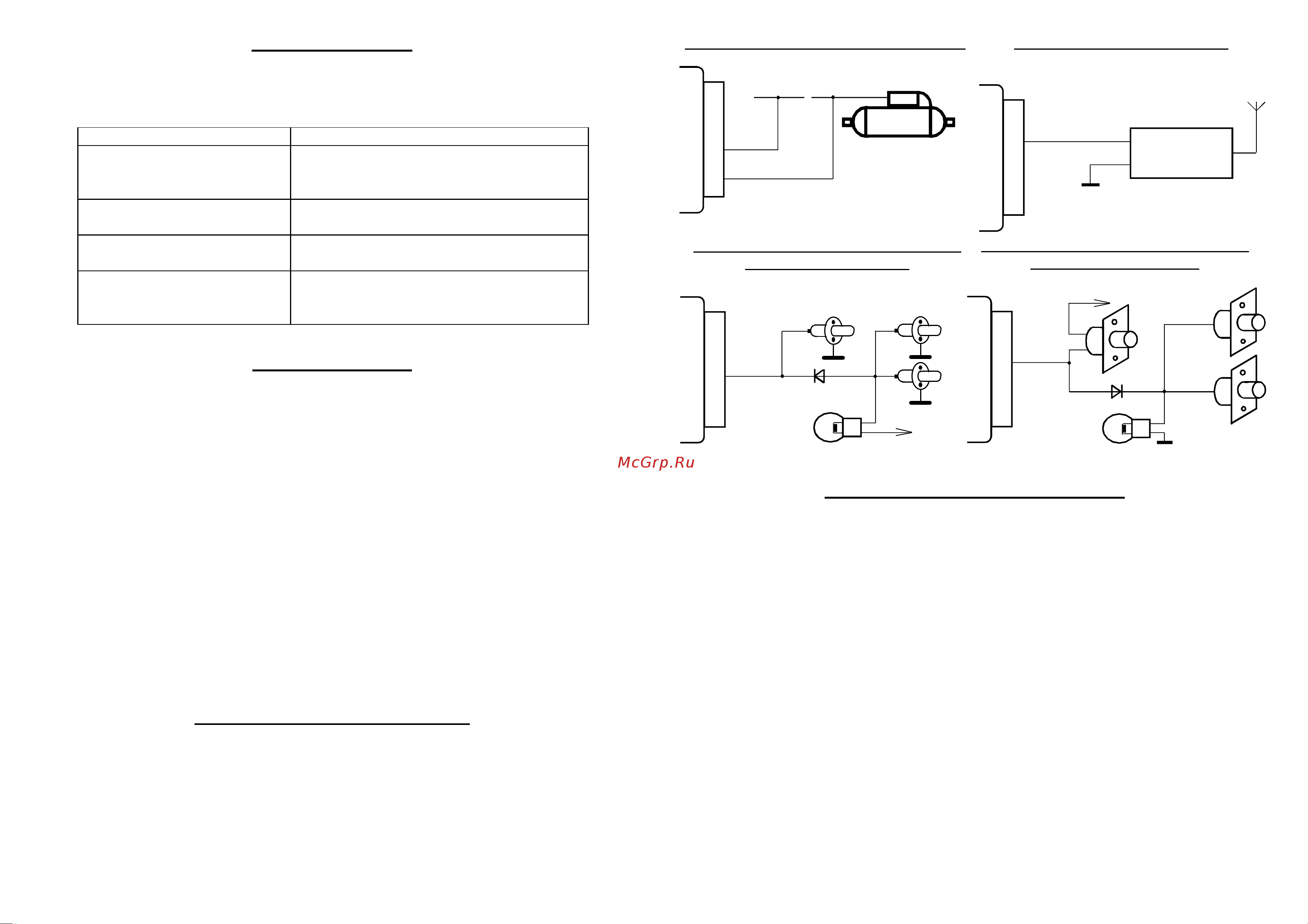

ПРИМЕР БЛОКИРОВКИ ДВИГАТЕЛЯ

ПОДКЛЮЧЕНИЕ К ДАТЧИКУ ДВЕРИ

(отрицательный триггер)

кнопка

в двери

водителя

PWi-50

кнопки

остальных

дверей

+12В

1 кор.-бел.

лампа

освещения

салона

СТАРТЕР

P Wi -5 0

разрезать

черный

При программировании

установите функцию №4 в

состояние «без задержки»

ПОДКЛЮЧЕНИЕ К ДАТЧИКУ ДВЕРИ

(положительный триггер)

PWi -50

+12В

1 кор.-бел.

лампа

освещения

салона

* - диод 1N4007, КД208 или аналогичный

ПОДКЛЮЧЕНИЕ ПЕЙДЖЕРА

P W i - 5 0

Передатчик

пейджера

5 белый/

красный

черный

Передатчик пейджера подключается

параллельно сирене или вместо нее
