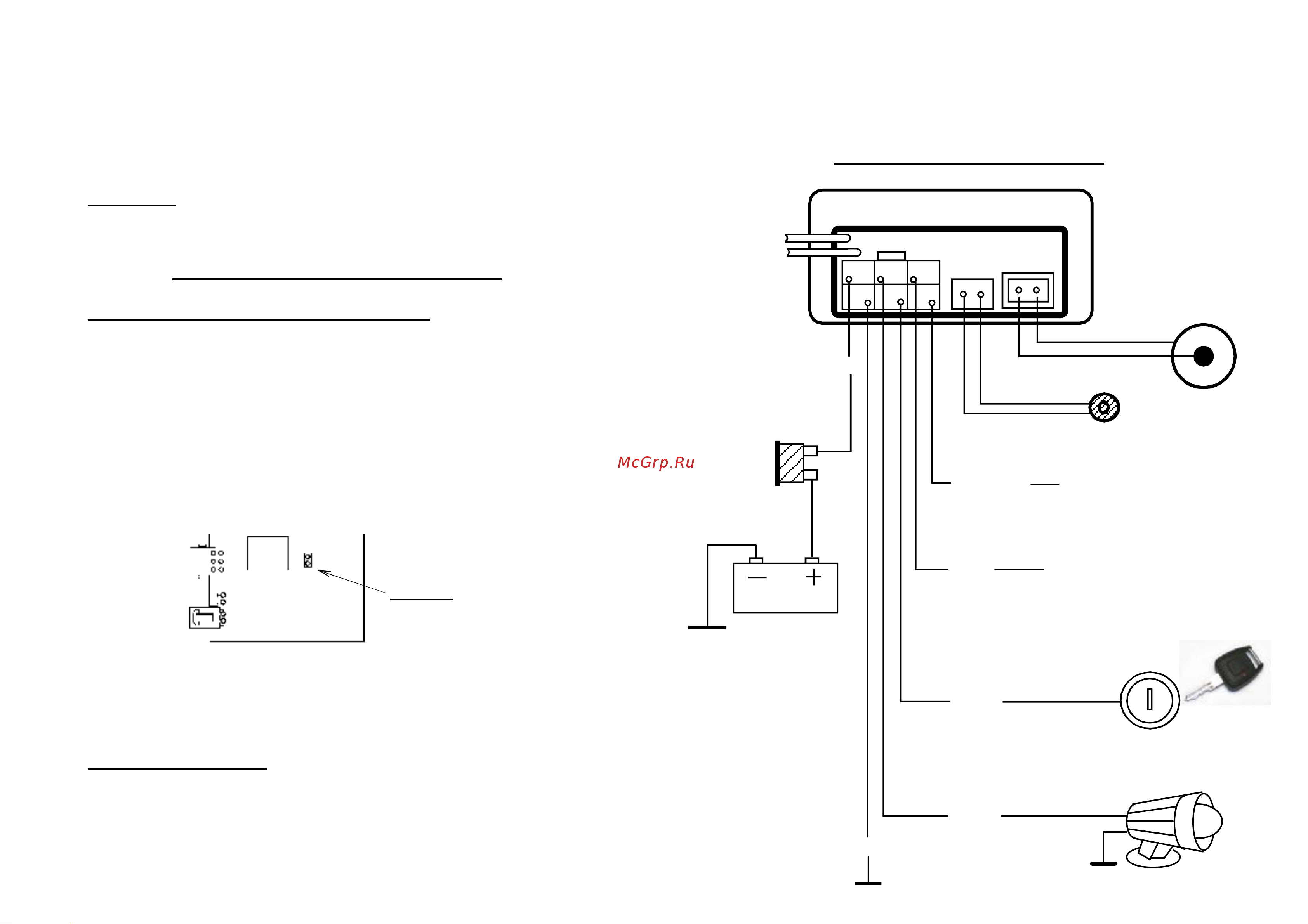

СХЕМА ПОДКЛЮЧЕНИЯ PWi-50
3 2 1
ЗАМОК ЗАЖИГАНИЯ
15
PWi - 50
К блокируемой
цепи
(НЗ контакты 15А)
вход контроля
зажигания
вход контроля
двери водителя
полярность
«масса» или +12В
выбирается при установке
+12В
не более 2А
+12В
черный
черный
красный
коричневый
/белый
серый
желтый
ГНЕЗДО
СЧИТЫВАТЕЛЯ
ЭЛЕКТРОННОГО
КЛЮЧА
АККУМУЛЯТОР
ПРЕДОХРАНИТЕЛЬ
БУЗЗЕР
управление NC-2
®
дополнительными
электромагнитными реле (1А)
6 5 4
черный
СИРЕНА
МАССА
5А
сигналом укажет количество введенных ЭК (один), при этом коды всех прочих
ЭК стираются. Прикоснитесь следующим ЭК к ГС, буззер просигналит два
раза. Если это необходимо, прикоснитесь третьим ЭК к ГС, прозвучит
тройной звуковой сигнал - программирование завершено. Если Вы хотите
обучить систему только одному или двум ключам, то после ввода последнего
включите зажигание, - прозвучит тройной звуковой сигнал, -
программирование завершено.
Заводские программные установки в таблице выделены.
Внимание! Считывание кодов Электронных Ключей может быть
затруднено, если на поверхности ЭК или Гнезда Считывателя присутствует
влага!
УСТАНОВКА СИСТЕМЫ NEXUS PWi-50
Предварительная настройка системы осуществляется перед
установкой блока. Настройке подлежит выбор полярности датчика открытия
двери.
Если при открытой двери появляется «масса», то джампер на плате
должен быть установлен. В этом случае контакты двухштырьевого разъема
на плате блока соединены между собой.
Если при открытой двери появляется «+»12В, то необходимо
разомкнуть контакты двухштырьевого разъема на плате блока, для чего
необходимо удалить джампер.
Для снятия или установки джампера необходимо вскрыть корпус блока.
Крышка корпуса удерживается на боковых защелках.
убедитесь в
наличии или
удалите
Перемычка на плате определяет полярность входа двери:
- если джампер установлен, то вход работает как отрицательный;
- если джампер отсутствует, то вход работает как положительный.
Внимание! На заводе изготовителе перемычка установлена.
Защита от замыканий. Выходы системы NEXUS PWi-50, управляющие
блокировкой и сиреной, защищены от замыканий на массу и +12В.
В случае срабатывания защиты по выходу блокировки этот выход
отключается и переходит в состояние «обрыв». Для отключения защиты и
перевода выхода в рабочий режим необходимо прикоснутся ЭК к ГС.
В случае срабатывания защиты по выходу управления сиреной выход
отключается и переходит в состояние «обрыв». Защита отключается
джампер
автоматически перед следующим циклом тревоги. Для проверки целостности
цепи управления сиреной необходимо прикоснутся ЭК к ГС, и по истечении
двух минут (после включения охраны и начала сканирования входа
зажигания) включить зажигание. Если цепь исправна, то включатся сигналы
тревоги.
белый/
красный
6
7
