SPIRIT-37 – это мультифункциональный аларм-иммобилайзер с
контактным способом управления.
Важным преимуществом системы является полное
исключение возможности сканирования и копирования
Электронного Ключа, что достигнуто применением оригинального
динамического кода MATRIX VERIFY IDENTIFICATION
®
(MVI
®
),
разработанного компанией ПОЛЯРНЫЙ ВОЛК
®
.
SPIRIT-37 оснащен датчиком движения/наклона, встроенным
реле блокировки, дополнен силовым контроллером
электромеханического замка капота и функцией защиты от
нападения во время движения.
Благодаря специально разработанным технологиям защиты Hi-
trick
®
система SPIRIT-37 Ht MVI
®
включит тревогу при откатывании
автомобиля, его буксировке, погрузке на эвакуатор, попытке угона.
SPIRIT-37HtMVI
®
оборудован контроллером
электромеханического замка капота с запретом закрытия замка при
открытом капоте.
Во время движения замок открыт в целях безопасности.
SPIRIT-37 Ht MVI
®
имеет энергонезависимую память, поэтому
после снятия клемм с аккумулятора автомобиля сохраняются все
настройки, режимы и коды управления.
SPIRIT-37 Ht MVI
®
совместим с системами автоматического
запуска двигателя и позволяет без обхода собственных блокировок
запускать двигатель в автоматическом режиме. При покушении на
автомобиль SPIRIT-37 Ht MVI
®
прерывает работу двигателя и
включает сигналы тревоги.
Блокировки SPIRIT-37 Ht MVI
®
прозрачны для диагностического
оборудования и не приводят к регистрации ошибок.
SPIRIT-37 Ht MVI
®
имеет разъем, у SPIRIT-37 w Ht MVI
®
монтажная коса впаяна в плату.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
SPIRIT-37
22.2. С

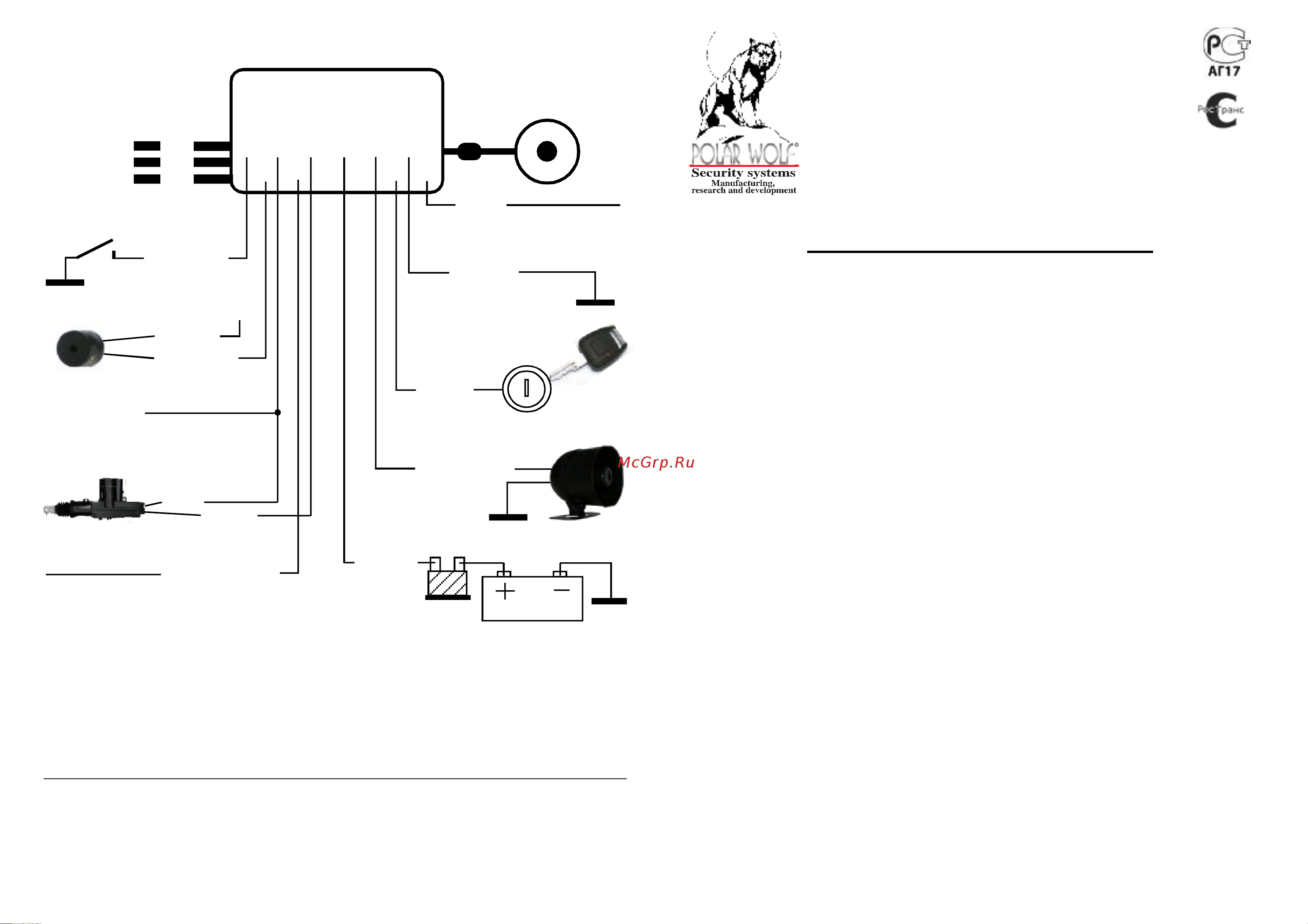

хема подключения
Spirit-37.
15
Встроенная блокировка
(тип программируется
НР или НЗ) 12А
вход контроля
зажигания
вход контроля двери водителя
полярность программируется
(допускается не подключать)
+12В
не более 2А
12 В
коричневый
желтый
АККУМУЛЯТОР
ПРЕДОХРАНИТЕЛЬ
БУЗЗЕР ИЛИ СИД
СИРЕНА
15А
бело-красный
КОНТАКТНЫЙ
ДАТЧИК КАПОТА
фиолетовый
(черный)
красный
+12В
зеленый
коричнево-белый
серый
выход блокировки NC-2
®
к электромагнитному реле
МАССА
черный
красный
Spirit-37
А (1)
В (2)
С (3)
допускается подключение двух
замков параллельно
черный 30
черный 87
черный 87А
2009г
Техническая поддержка осуществляется бесплатно:
по e-mail: info@pwolf.spb.ru,
или по тел. (812) 320-95-41, 325-66-12.
По вопросам приобретения и ремонта обращаться: Санкт-Петербург,
“Полярный Волк”, тел. (812) - 320-95-41, 767-17-45; http:www.pwolf.spb.ru.
Изготовлено в России.
ВЫХОД СОСТОЯНИЯ
«масса в охране»
При программировании полярности входа контроля двери водителя
изменяется полярность внутренней подтяжки этого входа.
Вход контроля двери водителя можно не подключать. При этом функции
защиты от нападения и/или охраны от проникновения не реализуются.
полярность
программируется
ПРОТИВОУГОННАЯ ЦИФРОВАЯ АЛАРМ-СИСТЕМА
ГНЕЗДО СЧИТЫВАТЕЛЯ
ЭЛЕКТРОННОГО КЛЮЧА
РАЗЪЕМ
ЭЛЕКТРОМЕХАНИЧЕСКИЙ
ЗАМОК КАПОТА
синий
ЗАМОК ЗАЖИГАНИЯ
ТУ4537-003-89772505-2011
Полная совместимость с автозапуском и турботаймером!
система качества
ГОСТ Р
ИСО 9001-2008
