1. ВОЗМО
ЖНОС
ТИ А
ЛАР
М-ИММОБИЛАЙЗЕР
А
Spirit-37 Ht MVI
®
Защита от угона осуществляется:
- во время стоянки;
- во время движения (противоразбойный режим);
- при работе двигателя от системы автозапуска;
- при погрузке багажа;
Сигнализационные функции (включение сигналов тревоги):
- при проникновении в автомобиль (открытие двери водителя);
- при попытке угона;
- при укатывании или буксировке автомобиля;
- при наклоне автомобиля и погрузке его на эвакуатор;
- при попытке подбора кода Электронного Ключа;
- при открытии капота.
Защитные функции:
- защита канала управления от дистанционного перехвата и подбора
кода;
- контактный способ управления кодом, индивидуальным для каждой
системы;
- электронный ключ управления Dallas с оригинальным динамическим
кодом MVI
®
- защита и предупреждение о подборе кодов Электронного Ключа;
- управление электромеханическим замком капота позволяет
превратить подкапотное пространство в сейф, в котором заперты
и блокировки, и блок иммобилайзера;
- электронная защита выходов системы от короткого замыкания.
Блокировочные функции:
- силовая блокировка встроенным реле;
- блокировка внешними реле;
- блокировки не требуют обхода при работе системы автозапуска;
- корректная блокировка, не вызывающая регистрацию ошибок
систем самодиагностики и диагностики автомобиля.
Сервисные и программируемые функции:
- встроенный силовой контроллер электромеханического замка капота;
- режим технического обслуживания (Valet);
- световая или звуковая сигнализация о состоянии системы;
- программирование полярности сигналов датчика двери;
- программирование полярности сигнала от датчика открытия капота.
2. СОСТАВ АЛАРМ-ИММОБИЛАЙЗЕРА Spirit-37
Spirit-37 состоит из центрального блока, в который встроены: датчик
движения/наклона, реле блокировки, силовой контроллер
электромеханического замка капота и управление сиреной.
21. ТЕХНИЧЕСКИЕ ХАР
АК
ТЕРИС
ТИКИ
Напряжение питания, В…….....…………………..........................................
Ток потребления, не более, мА……….....……..............................................
Рабочий диапазон температур блока, °С…….....……..….........................
Длительный ток коммутации встроенного реле блокировки,
не менее, А...........................................................................................................
Ток управления сиреной, не менее, А………..…........................................
Ток управления приводами замка капота, не менее, А…......................
Ток срабатывания защиты выхода управления сирены, А…..................
Ток срабатывания защиты выхода управления приводами
замка капота, не менее, А…...........................................................................
Долговременный ток выхода состояния
(синий провод), не менее, мА.........................................................................
Входное сопротивление входа контроля зажигания, не менее, кОм..
Входное сопротивление входа контроля
контактного датчика капота, не менее, кОм…...........................................
Входное сопротивление входов контроля дверей
водителя, отрицательный триггер, не менее, кОм…...............................
Входное сопротивление входов контроля дверей
водителя, положительный триггер, не менее, кОм..................................
Габаритные размеры блока, см.....................................................................
Масса комплекта, кГ.......................................................................................
от 6 до 18;
7;
-40÷95;
12;
2;
15;
2,5÷3,5;
20;
500;
6;
16;
15;
20;
10х2,4х1,6;
0,25.

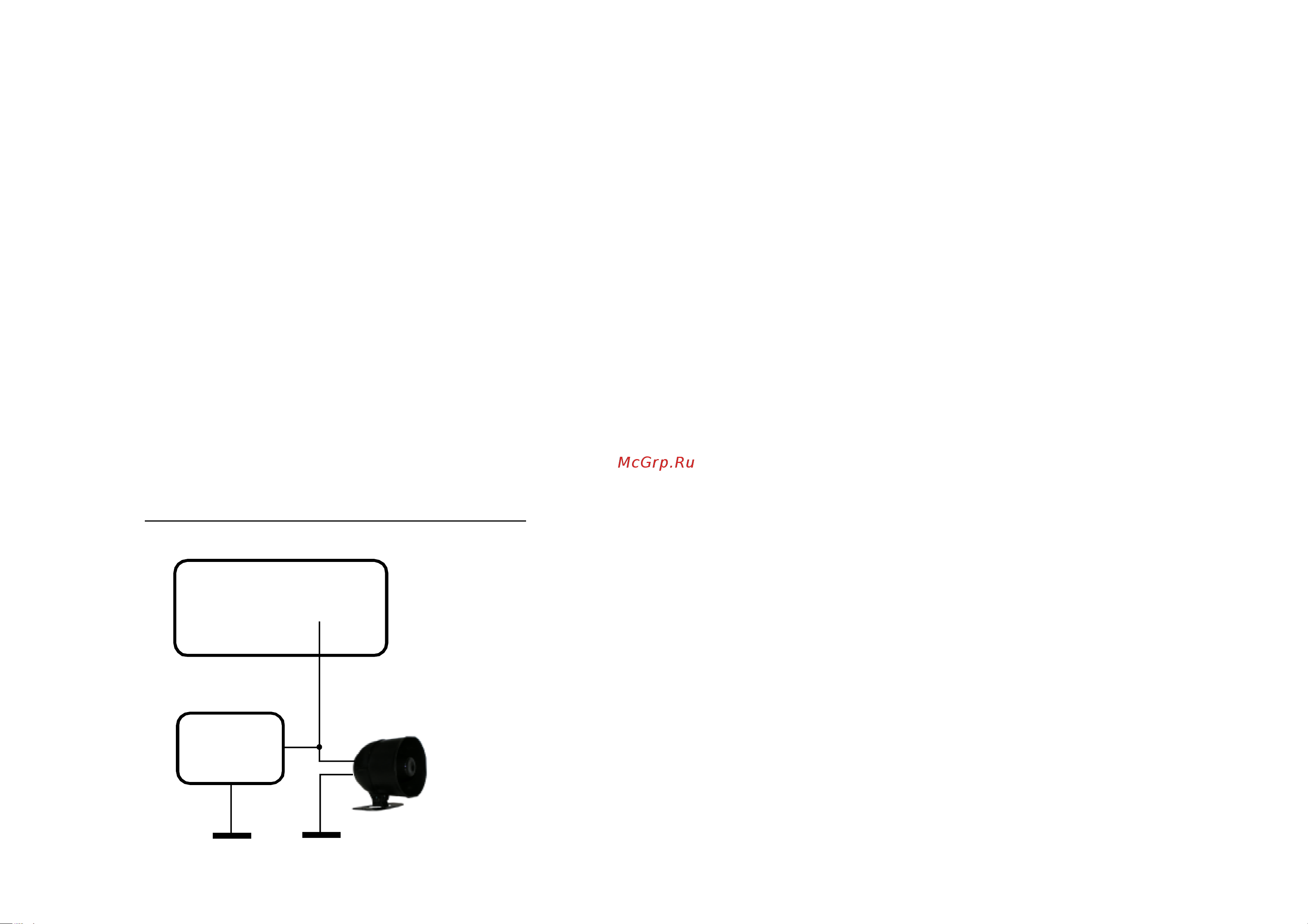

22. СХЕМЫ ПОДКЛЮЧЕНИЯ Spirit-37
22.1. Варианты подключения.
Spirit-37
СИРЕНА
пейджер или
G
S
M-система
Подключение устройств дистанционного оповещения.
бело-красный
