AlarmTrade PANDECT IS-570 [10/20] Is 570
![AlarmTrade PANDECT IS-570 [10/20] Is 570](/views2/1229502/page10/bga.png)
10
IS570

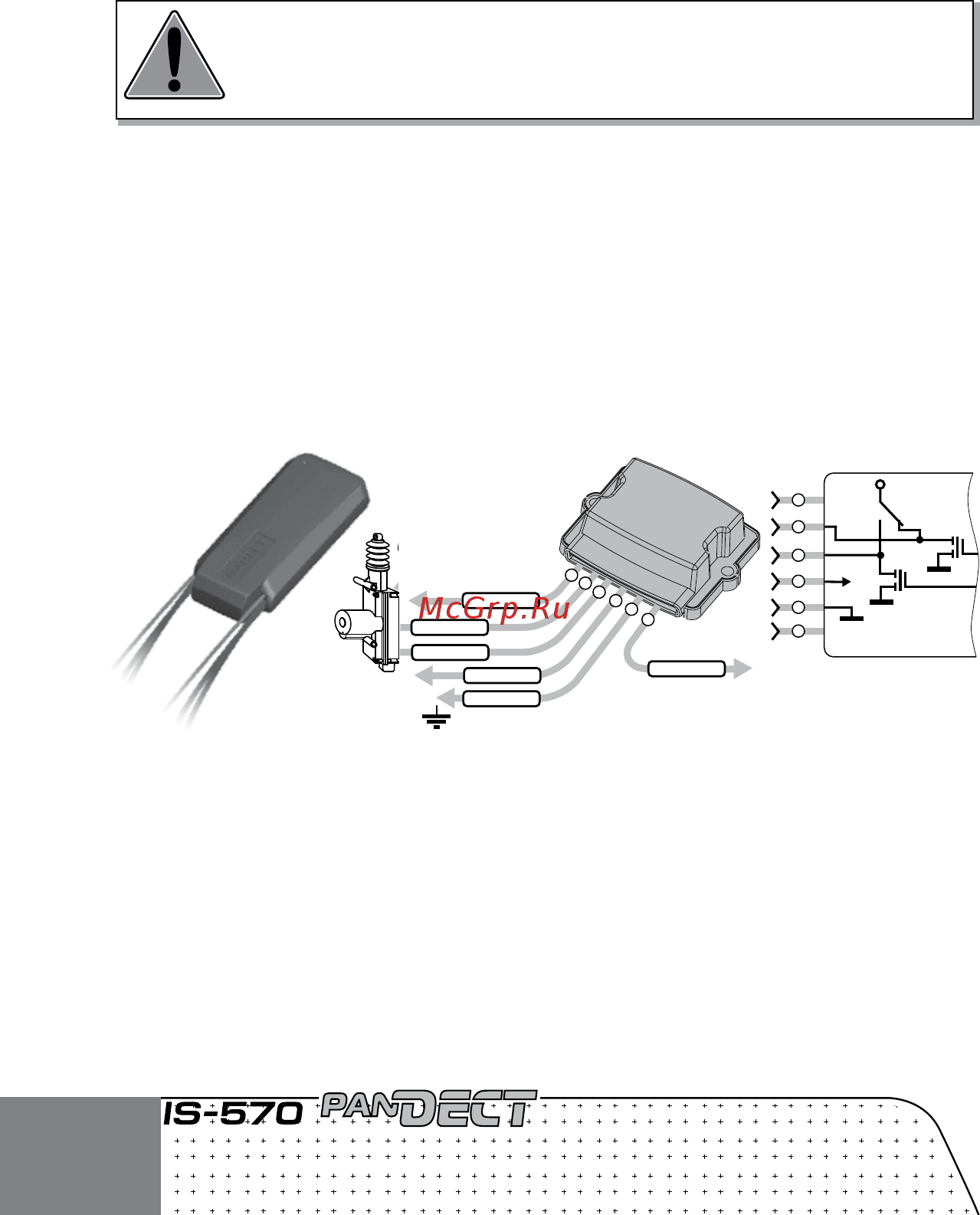

Модуль управления замком капота
IS5
70
М
+12V
6
5
1
6
5
4
3
2
1
Программирование
к проводу «4» (зел.)
иммобилайзера Pandect IS-477
+12V
+12V
GND
GND
GND
Fused
Белый
2
Синий
Черный
Зеленый
Зеленый
4
Красный
3
завершении процесса программирования необходимо отключить провод программирования
«3» модуля радиореле Pandect IS-117 от провода питания «4» и надёжно заизолировать.
После программирования первого модуля радиореле, запрограм-
мированные ранее реле сотрутся из памяти базового блока.
В случае удаления из системы всех реле, необходимо стереть их из памяти базового
блока, для этого в режиме программирования выключите зажигание во время звучания 7-го
тонального сигнала 5 сек. Если реле не стирать из памяти при физическом удалении из
автомобиля, то при включенном зажигании будут звучать предупредительные 5-ти кратные
тональные сигналы предупреждения о потери связи с радиореле.
Для выхода из режима программирования модулей радиореле блокировки достаточно
выключить зажигание. Система выйдет из режима программирования и вернется в
нормальный режим.
Программирование модуля радиореле блокировки можно производить одновременно с
программированием брелоков.
Режим программирования модуля управления замком капота
Приготовьте модуль управления замком капота, брелок иммобилайзера
должен находиться в машине, отключите питание от модуля. Соедините провод
программирования модуля «6» (белый) с проводом управления иммобилайзера
«4» (зеленый). Подайте питание на модуль управления замком капота и включите
зажигание. Как только опознается брелок, на модуль управления поступит
команда «открыть капот» и он запрограммируется в систему. Авторизацию
модуля будет подтверждать открывающий замок капота импульс напряжения.
После программирования модуля в систему, необходимо отключить провод
программирования модуля «6» (белый) от провода управления и подключить его к
концевому выключателю капота.
Так же модуль управления замком капота можно использовать для управления
различными устройствами.
