9
ВНИМАНИЕ! Во время программирования брелоков следите за тем,
чтобы в зоне действия радиоканала мог находиться единовременно
только один ещё незапрограммированный брелок. Будьте
внимательны, чтобы во время процедуры записи была исключена
возможность записи «чужого» брелока. О несанкционированной
записи известит «лишний» трехкратный тоновый сигнал
системы. Рекомендуем производить запись брелоков в систему в
местах, где на расстоянии 10 метров гарантированно не может
находиться «случайный» брелок.
Режим программирования модуля радиореле блокировки
Модуль радиореле блокировки представляет собой электронное устройство, способное
работать под управлением базового блока иммобилайзера
Pandect IS-570
без
использования проводов управления.
Pandect IS-117
помнит предыдущее состояние
после очередного включения зажигания. Если метка отсутствовала при первом пуске
двигателя, модули радиореле блокировки блокируют цепи совместно с основным блоком.
При последующих включениях радиореле блокируется через 1 сек. Если метка пропала во
время движения блокировка происходит одновременно с базовым блоком иммобилайзера.
В систему можно запрограммировать до 3 модулей радиореле Pandect IS-117. Приготовьте
все радиореле, которые Вы желаете запрограммировать. Перед началом программирования
извлеките элементы питания из всех брелоков, находящихся в автомобиле. Отключите
питание от всех радиореле. Соедините провод программирования «3» с проводом питания
«4» на всех программируемых устройствах.
Переведите систему в режим программирования брелоков и радиореле (см. «вход в
режим программирования иммобилайзера
Pandect IS
»). Включите зажигание. Прозвучит
мелодия «программирование брелоков и радиореле». После чего необходимо поочередно
подавать питание на все модули, которые необходимо запрограммировать. Авторизацию
очередного модуля блокировки будет подтверждать двойной тоновый сигнал системы. В
IS570

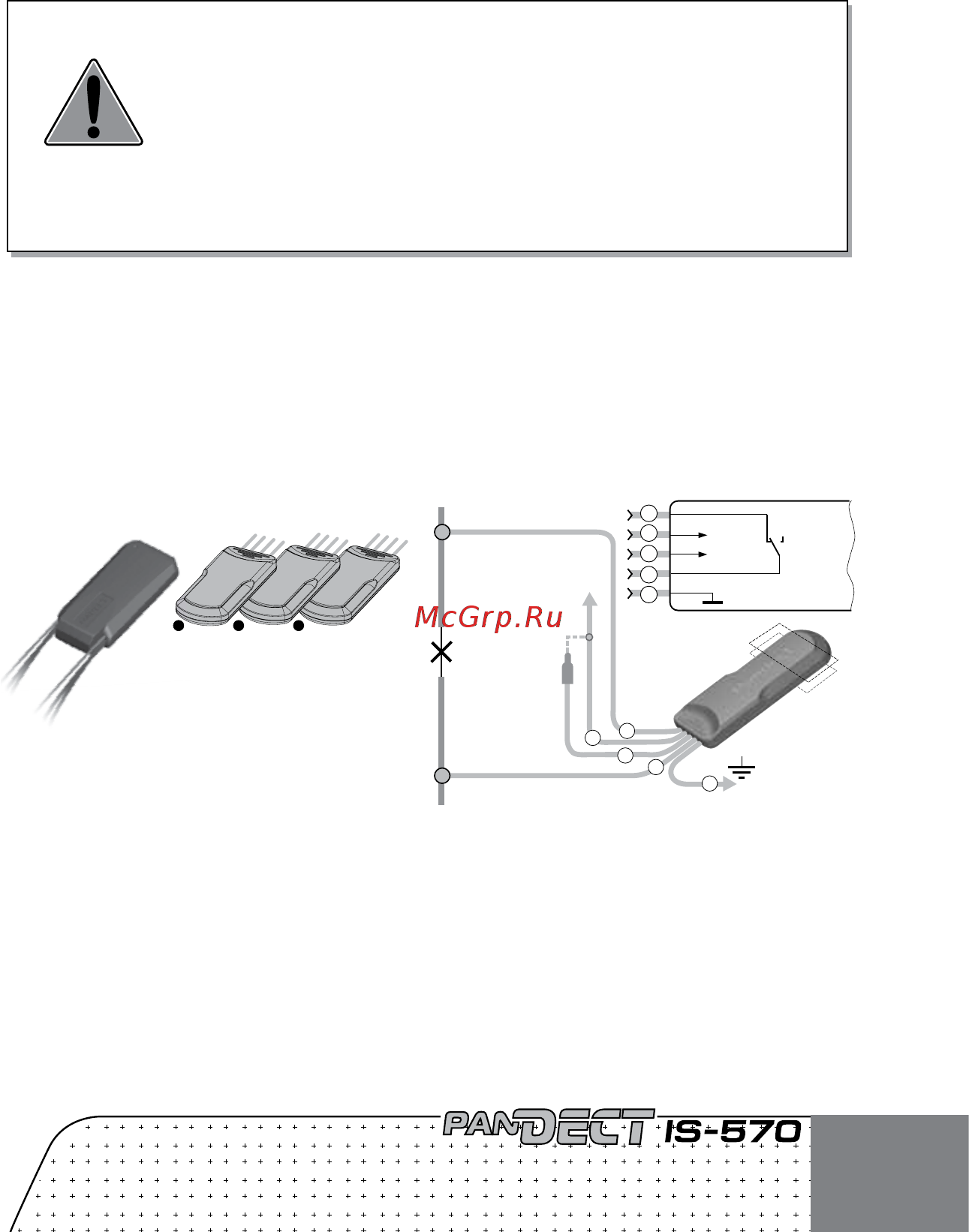

Дистанционно управляемые радиореле
1.
2. 3.
IS5
70
0
.
1.
+12V
+12V
1
4
5
2
3
3
5
2
4
1
Блокируемая цепь (макс. 20 А)
GND
300 mA
NC
max 20A
nom 10A
Местоположение
встроенной
антенны
Схема подключения
радиореле Pandect IS112
Замкнуть при
программировании
