Провода блокировки «2» и «6» подключают к блокируемой цепи. Ток коммутации

должен быть не выше 10А долговременно и не более 20А длительностью до 1 минуты (при

коммутации цепей без индуктивной составляющей в нагрузке). Модуль блокировки своими

размерами позволяет установить его в непосредственной близости к месту выполнения

блокировки. При монтаже этой цепи необходимо следить за длиной и сечением проводов,

используемых при коммутации, поскольку ток коммутации может быть высоким.

Контакты внутреннего реле модуля блокировки подключены к проводам блокировки

как нормально замкнутые (NC).

Пока не поступило питание по проводу «5» контакты реле остаются замкнутыми. При

появлении питания модуль переходит в режим ожидания сеанса связи с брелоком, и если

сеанс не происходит за установленный период времени – от 15 до 60 сек., противоугонная

система активизируется, и при малейшем перемещении автомобиля реле срабатывает,

размыкая цепь блокировки. При первой блокировке цепь остаётся разорванной до момента

выключения зажигания. При последующих блокировках, для усложнения локализации

места блокировки, реле модуля производит блокировку только при наличии движения и

сохраняет ее 15 секунд (время необходимое для надежной остановки двигателя), после чего

заблокированная цепь восстанавливается. Система позволяет осуществлять многократное

включение двигателя, при условии отсутствия перемещений автомобиля. Первое включение

зажигания с момента блокировки вызовет срабатывание реле блокировки через 10 сек.

Биппер

Светодиод

+12V

Блокируемая цепь (макс. 20 А)

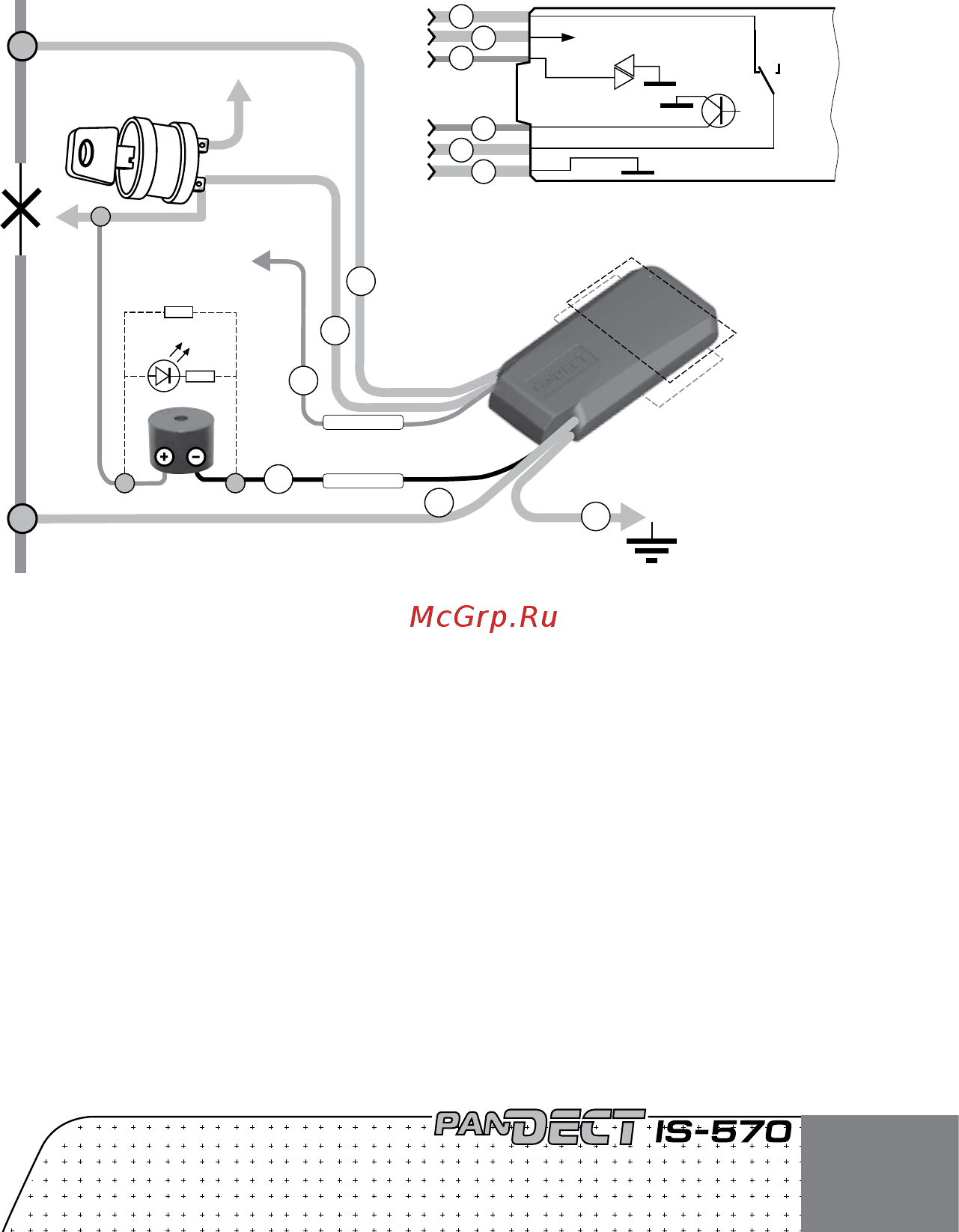

Схема подключения

иммобилайзера

Pandect IS570

5~10K

Красный Чёрный

GND

300 mA

max 20A

nom 10A

Местоположение

встроенной

антенны

к дополнительным

устройствам

зеленый

черный

Замок

зажигания

+12V

к блоку

зажигания
