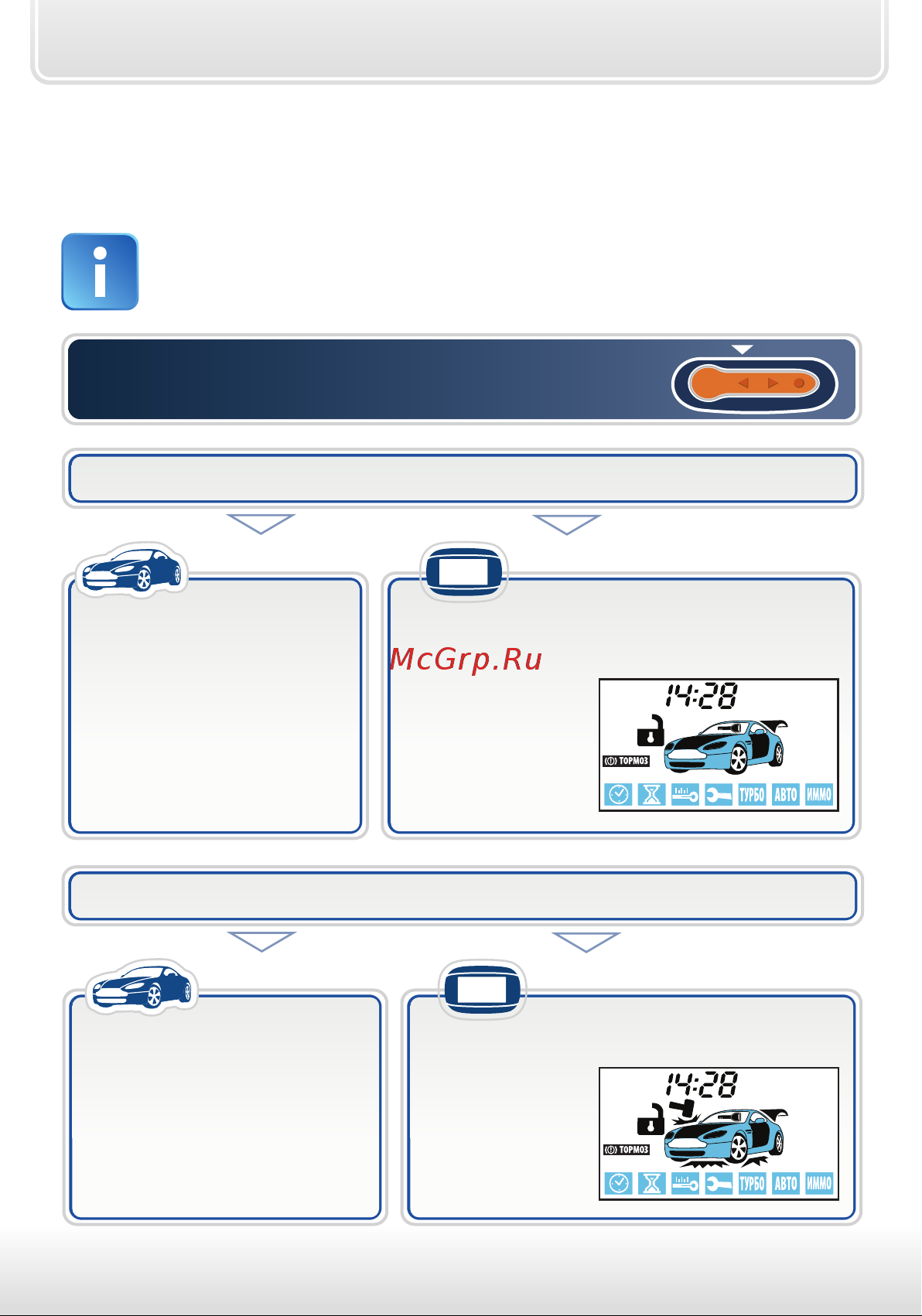

Starline B92 Dialog FLEX [40/88] Самодиагностика при выключении охраны
![Starline B92 Dialog FLEX [40/88] Самодиагностика при выключении охраны](/views2/1987136/page40/bg28.png)
StarLine B92 Dialog
40
Самодиагностика
при выключении охраны
При выключении режима охраны сигнализация информирует
о происходивших во время охраны срабатываниях датчиков
Выключите режим охраны
нажатием кнопки 2 брелка
• прозвучат 2 сигнала
сирены
• световые сигналы
вспыхнут 2 раза
• прозвучат 3 сигнала
сирены
• световые сигналы
вспыхнут 3 раза
• прозвучат 2 сигнала
• если причина срабатывания датчика
не устранена,
отобразится
зона
сработавшего
датчика
• звуковой сигнал
• отобразятся
зоны
сработавших
датчиков
автомобиль
автомобиль
• Если сигналы тревоги прерывались с брелка:
• Если сигналы тревоги НЕ прерывались с брелка:
брелок
брелок
