инструкция по эксплуатации
43

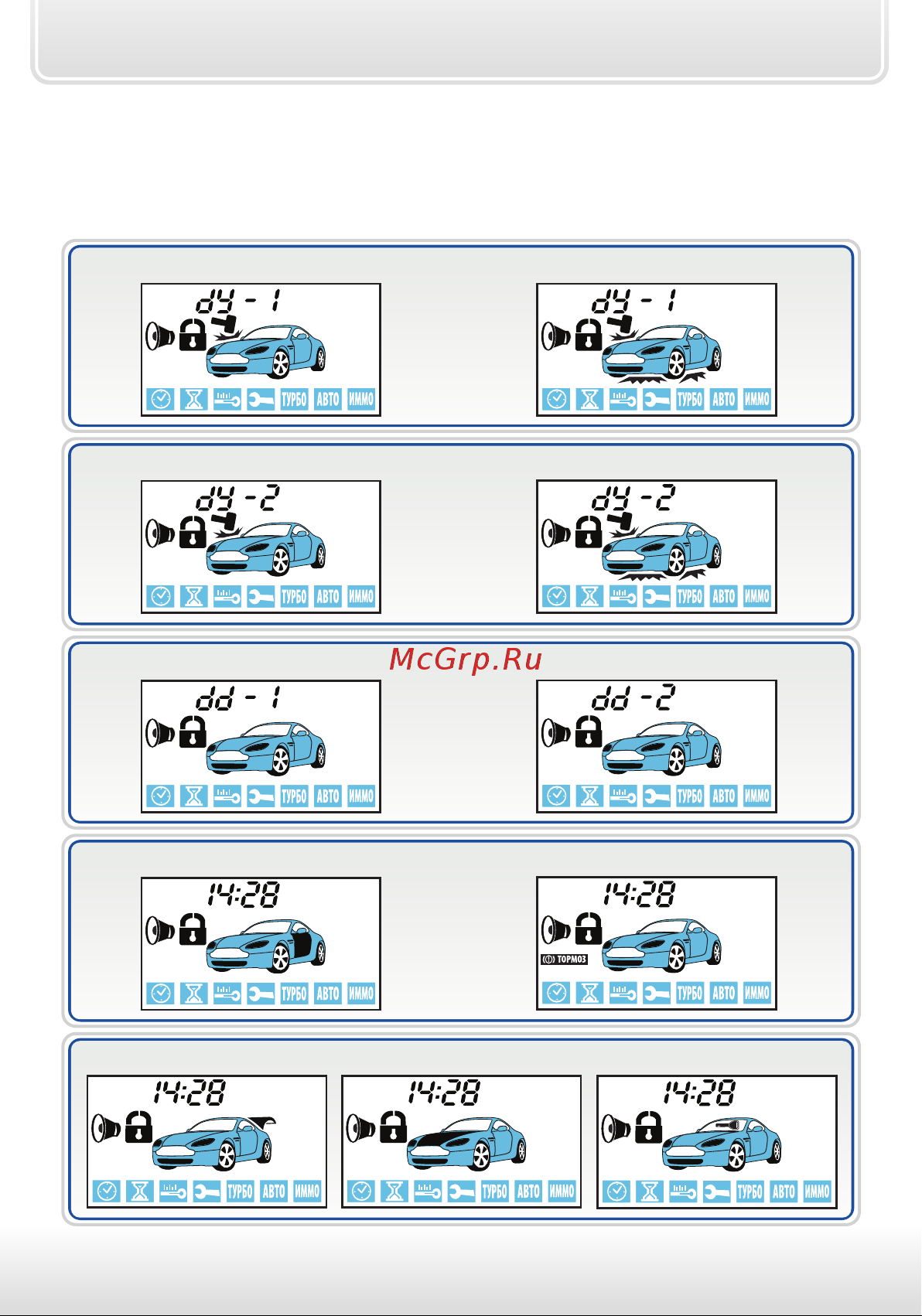

Отображение сигналов тревоги
на дисплее брелка
• сработал 1-й уровень датчика удара • сработал 2-й уровень датчика удара
• сработал 1-й уровень доп. датчика • сработал 2-й уровень доп. датчика
• сработал одноуровневый доп. датчик №1
• сработал одноуровневый доп. датчик №2
• открывались двери
• открывался багажник
• включалось зажигание
• выключался стояночный тормоз
• открывался капот
