инструкция по эксплуатации
53
Сервисные функции сигнализации
Контроль состояния автомобиля,
напряжения АКБ, температуры салона
Эту команду Вы можете использовать в любом режиме для
проверки текущего состояния сигнализации, проверки
напряжения АКБ и температуры в салоне автомобиля

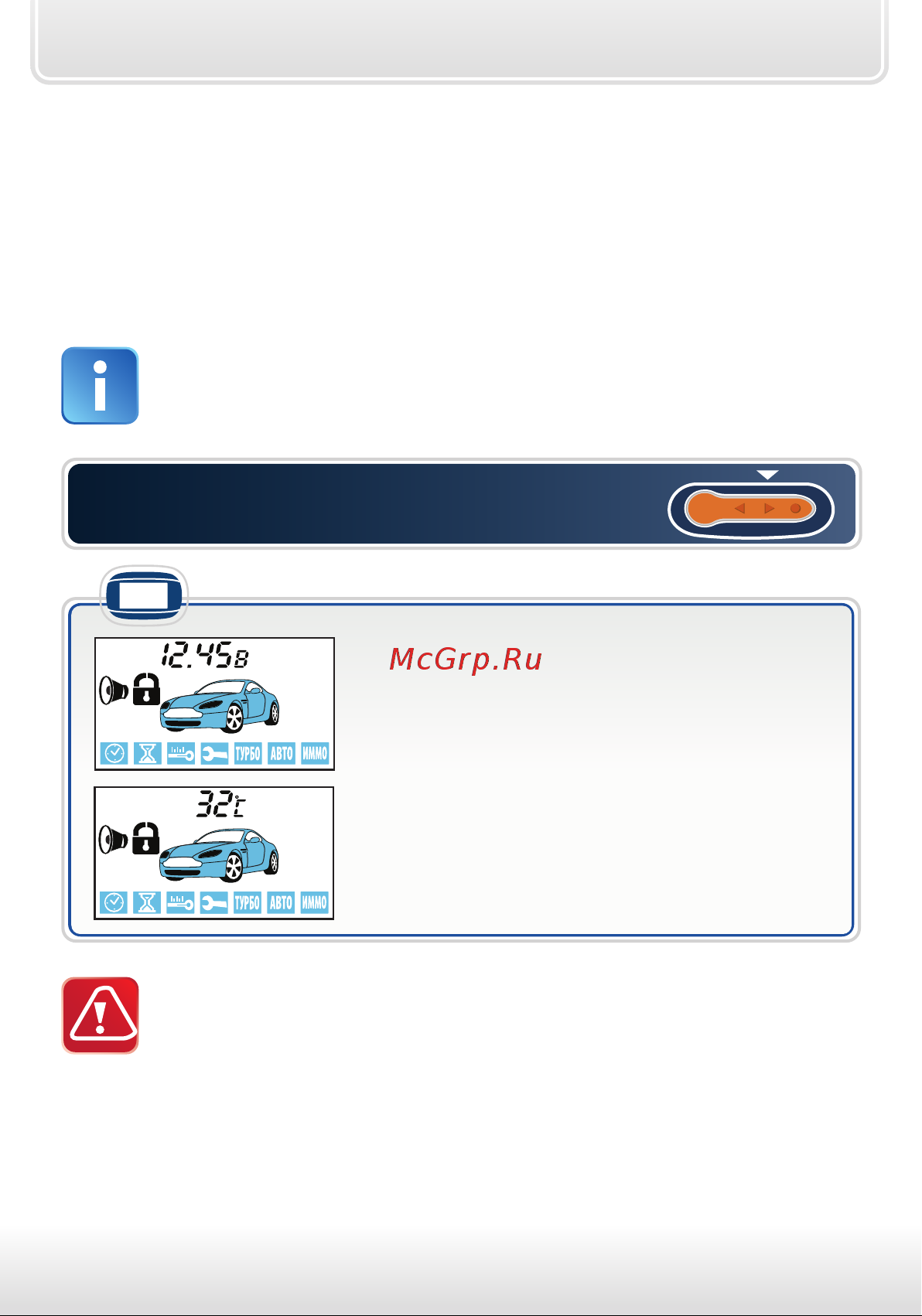

• прозвучит мелодичный сигнал
• на дисплее кратковременно
отобразится сначала значение
напряжения АКБ автомобиля,
затем значение температуры
в салоне автомобиля
Нажмите коротко кнопку 3 брелка
брелок
Датчик температуры расположен в центральном блоке
сигнализации. Поэтому температура, отображенная на
дисплее брелка, может отличаться от реальной температуры
в салоне, так как она зависит от места установки блока
сигнализации. Диапазон измерения температуры: от - 40
0
C до
+ 70
0
C. Если температура выходит за рамки этого диапазона,
то индикация на дисплее брелка будет выклядеть так, как
показано на стр. 54.
