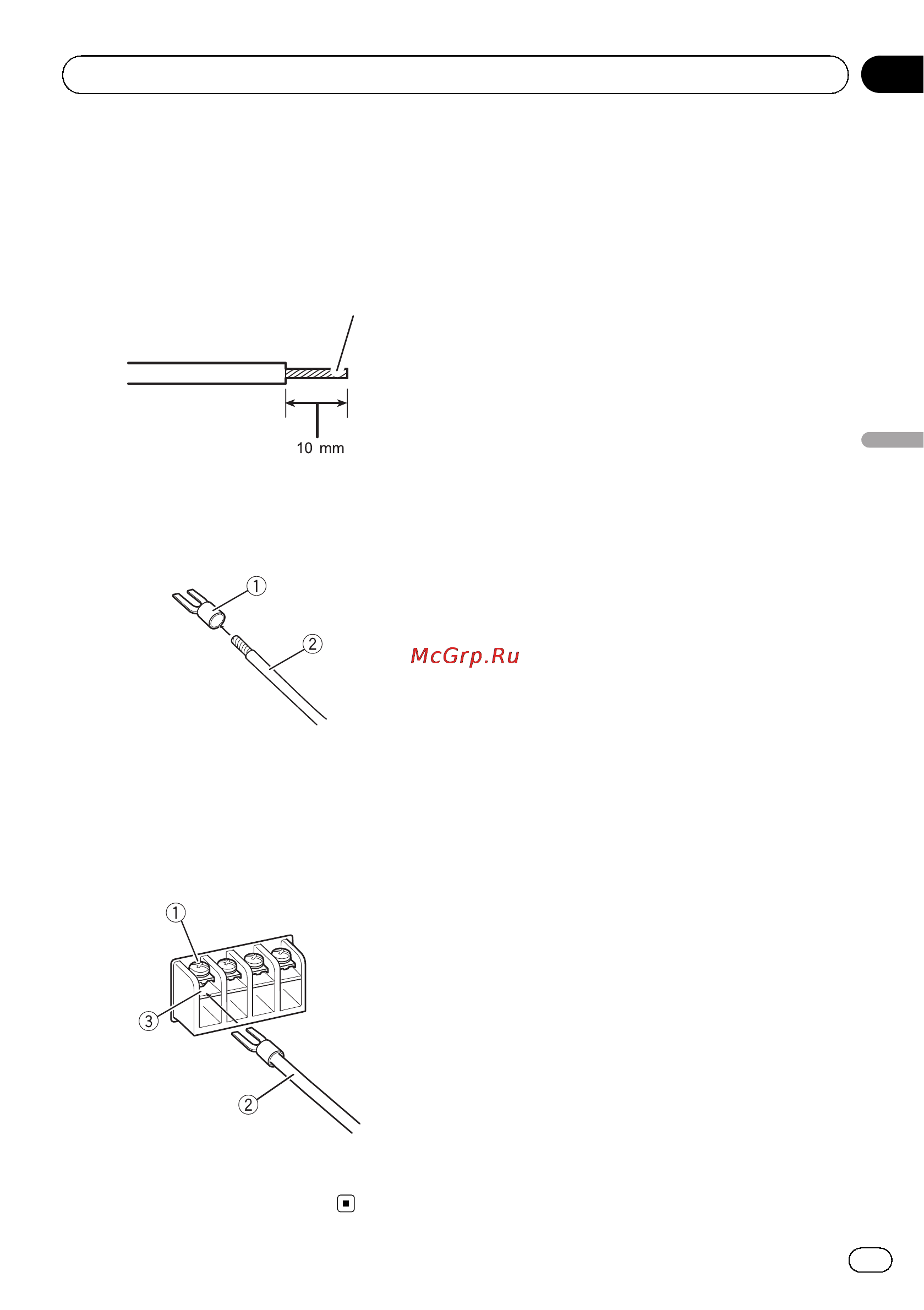

Collegamento dei terminali
di uscita altoparlanti
1 Utilizzando pinze o una taglierina,
esporre le estremità dei cavi degli altopar-
lanti di circa 10 mm, quindi torcere i cavi.
Torcere
2 Applicare i capocorda alle estremità dei
cavi.
Utilizzare pinze o un altro utensile per crimpa-
re i capocorda ai cavi.
1 Capocorda (venduto a parte)
2 Cavo altoparlanti
3 Collegare i cavi degli altoparlanti ai ter-
minali di uscita altoparlanti.
Fissare saldamente i cavi degli altoparlanti
con le viti terminali.
1 Viti terminali
2 Cavi altoparlanti
3 Terminali di uscita altoparlanti
It
33
Sezione
Italiano
03
Collegamento delle unità
