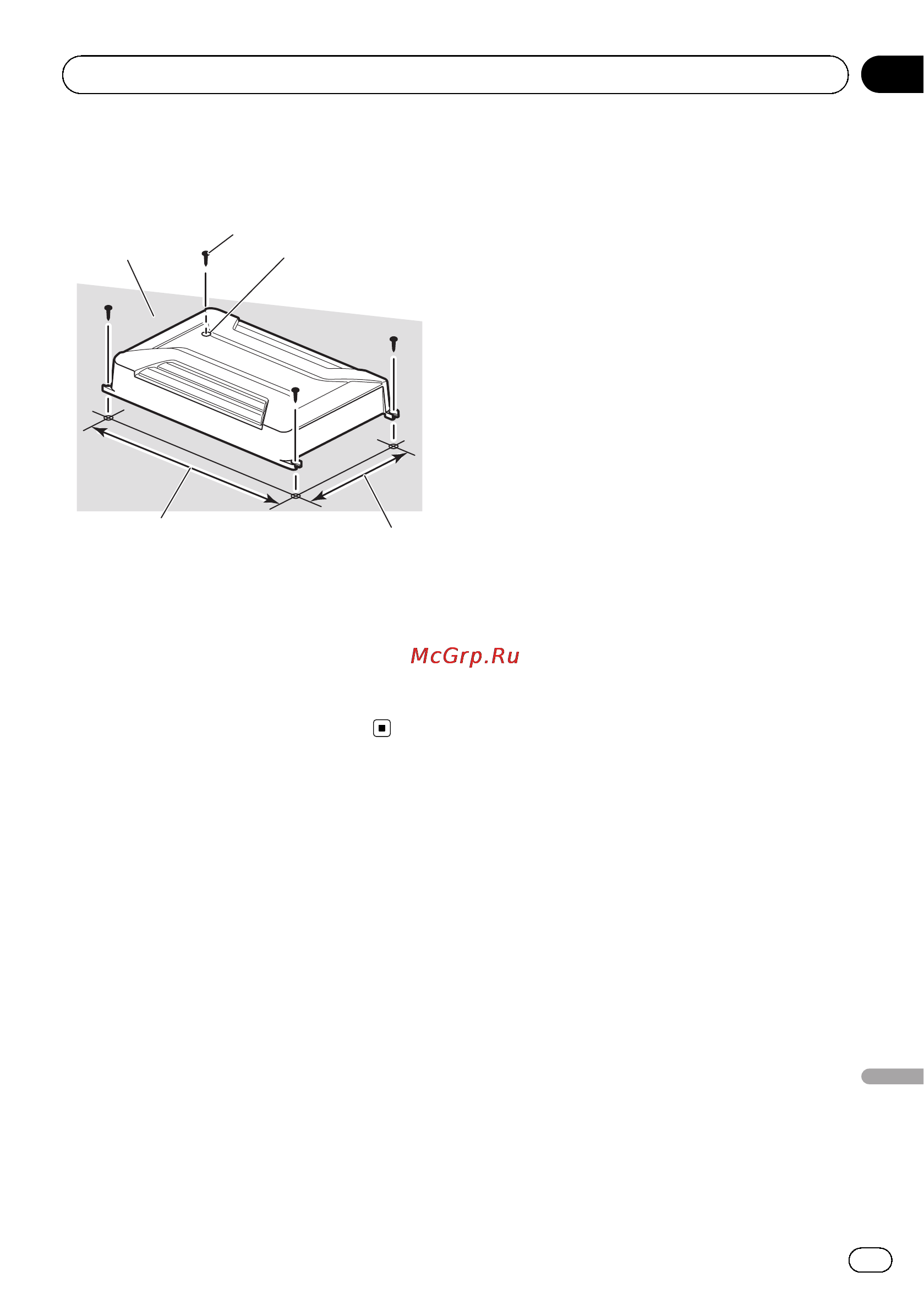

3 Закрепите усилитель с помощью
входящих в комплект поставки самона-
резающих винтов (4 мм ×18мм).
4
5
1
2
3
1 Самонарезающие винты (4 мм ×18мм)
2 Просверлите отверстие диаметром
2,5 мм
3 Напольный коврик или шасси
4 Расстояние между отверстиями: 338 мм
(GM-A5602) / 228 мм (GM-A3602)
5 Расстояние между отверстиями: 196 мм
(GM-A5602) / 161 мм (GM-A3602)
Ru
85
Раздел
04
Русский
Установка
